机床用U型铰接连接支座结构设计

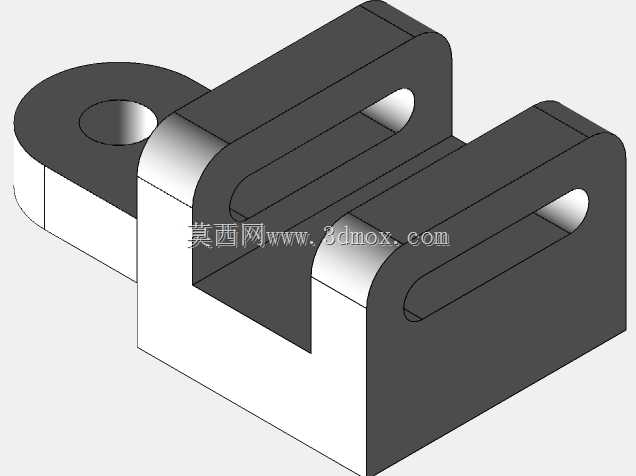

　　该结构件属于机床传动与定位系统中的铰接支撑类零件，主要应用在普通车床溜板箱与操作机构的连接部位，也可适配同类型金属切削设备的连杆传动单元，承担载荷传递、运动导向与铰接定位的核心作用。零件主体采用U型开槽式结构，单侧延伸出带通孔的圆形铰接耳板，耳板通孔为销轴安装位，加工时需保证孔的圆柱度与内壁粗糙度，避免销轴转动时出现卡滞或异常磨损。U型槽的两个平行侧壁上分别开设长圆形导向槽，槽的走向与零件安装后的运动方向一致，槽宽尺寸与配套导向销的外径保持间隙配合，既可以限制运动件的横向窜动，也能为往复运动预留足够的行程余量，槽的两端做圆弧过渡处理，减少应力集中带来的结构失效风险。设计阶段优先考虑零件的受力工况：机床操作机构动作时，

　　耳板位置会承受周期性的交变拉压载荷，U型槽根部是应力集中的高发区域，因此建模时特意在槽体与耳板的衔接位置做了大圆角过渡，同时适当加厚了侧壁的壁厚，保证零件在频繁启停、载荷冲击的工况下不会出现开裂变形。零件的安装基准面设置在底部的平整贴合面，该面在加工时需要保证平面度要求，安装时通过螺栓与设备基体固定，贴合面的平面度直接影响铰接孔与导向槽的位置精度，若平面度超差，会导致销轴安装后出现偏斜，进而加剧导向槽的单侧磨损，缩短零件的使用寿命。从安装边界来看，耳板的外圆直径、U型槽的开口宽度、整体的高度尺寸都严格匹配CA6140车床对应安装位的空间限制，不会与周边的操作杆、护罩等零部件产生运动干涉，导向槽的长度也经过运动行程校核，

　　保证机构在全行程运动时，导向销不会从槽内脱出。建模过程中对所有配合面都做了公差预留，铰接孔与销轴采用H7/h6的间隙配合，导向槽与导向销采用H8/f7的配合精度，既满足装配时的便捷性，也能保证运动过程中的精度保持性，零件的所有棱边都做了倒角处理，避免装配时划伤操作人员，也去除了机加工产生的毛刺飞边。
