CA6140车床专用定位连接支座结构设计

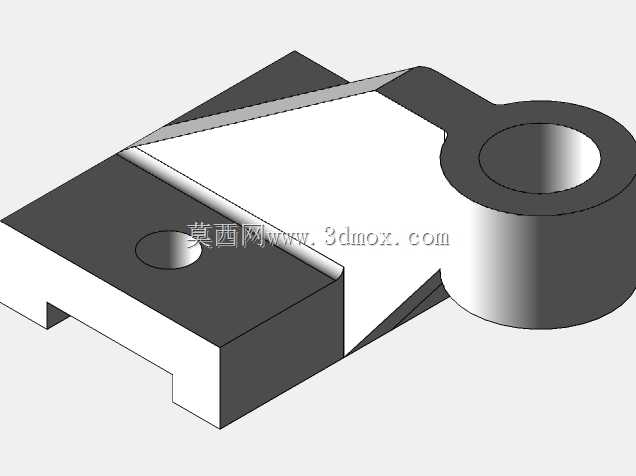

　　该零件属于CA6140普通车床的辅助定位连接构件，主要应用在床身与进给机构的衔接工位，承担横向进给单元的行程限位、部件连接定位以及局部载荷承载作用，在车床日常切削作业中，能够抵消车刀进给过程中产生的径向切削分力，避免进给溜板出现微幅位移，保障工件加工的尺寸精度与形位公差稳定性。从结构设计逻辑来看，零件主体采用L型折弯式块状基体，一侧设置带通孔的圆柱凸台，用于穿装铰接销轴，实现与床身侧端固定座的转动式连接，凸台内孔的同轴度公差控制在0.02mm以内，能够保证销轴装配后无卡滞、无旷量，满足长期往复摆动的使用需求；基体平面上加工有沉头定位孔，用于装配锁紧螺钉，将零件与溜板侧端面紧密贴合，沉孔深度经过精准核算，

　　确保螺钉锁紧后端面不突出零件基准面，避免与相邻运动部件产生运动干涉。零件的安装边界经过适配性校核，基体厚度、凸台外圆直径以及整体长度尺寸完全匹配CA6140车床的原有安装空间，不需要对床身或溜板进行二次加工即可直接替换原有同功能零件，装配时仅需对准定位销孔、穿装销轴与锁紧螺钉即可完成安装，大幅降低设备维护的零件更换耗时。在功能特性层面，零件的直角折弯处做了圆角过渡处理，避免应力集中导致的零件断裂问题，基体底面与侧面的垂直度公差控制在0.015mm范围内，能够保证装配后与溜板端面的贴合度达到90%以上，不会出现局部翘曲导致的定位偏差；圆柱凸台的端面与内孔轴线的垂直度也做了严格公差约束，确保铰接后转动灵活无别劲现象，

　　即使在满负荷切削工况下，也能稳定保持定位精度，不会因为切削振动出现连接松动。设计过程中充分考虑了车床加工车间的实际使用环境，零件的棱边全部做了倒角去毛刺处理，避免装配过程中划伤操作人员，同时各加工面的粗糙度要求匹配车床常规加工精度，不需要额外的磨削或特种加工工序即可完成制造，具备良好的加工工艺性，适合中小批量的备件生产需求。
