CA6140车床用L型定位连接支座结构

项目分类:机床 发布时间:2023-10-24 ID:714463
  • CA6140车床用L型定位连接支座结构

  该零件为CA6140普通车床内部的L型定位连接支座,主要应用在车床溜板箱与床身导轨副的辅助定位场景中,承担侧向支撑与行程限位的功能,是保障溜板沿床身做直线进给运动时位置精度的关键小型结构件。从实际使用工况来看,车床溜板在做纵向进给运动时,除了依靠导轨面的主导向约束外,这类辅助支座会贴合床身导轨的侧基准面,抵消切削过程中刀具传递到溜板的侧向切削分力,避免溜板出现侧向窜动,尤其是在车削台阶轴、端面槽这类需要严格保证轴向与径向位置精度的工序中,该支座的贴合精度直接影响工件的形位公差表现。

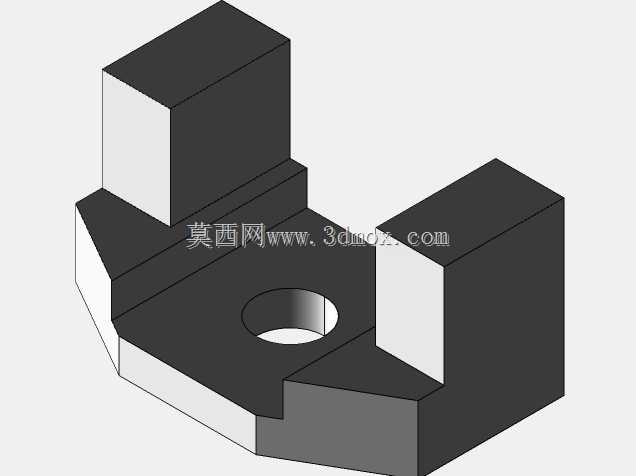

  设计上采用对称L型立块结构,两个垂直布置的立块分别对应两个方向的限位接触面,底部的安装基面做了铣平处理,保证与溜板安装面的贴合率达到90%以上,避免安装后出现应力集中导致的零件变形。底部开设的通孔为沉头安装孔,用于穿装内六角圆柱头螺钉,将支座整体固定在溜板的对应安装位上,孔位的位置度公差控制在0.02mm以内,保证安装后两个立块的工作面与导轨基准面的平行度符合装配要求。立块与底座的衔接处做了斜角过渡结构,而非直角衔接,这一设计是为了避免铣削加工时的应力集中,同时在装配时可以避开导轨面与溜板结合处的工艺倒角,保证工作面能够完全贴合基准面,不会出现干涉顶起的问题。

  从安装边界来看,该零件的整体高度不超过溜板侧安装面的凸起高度,不会与床身的其他运动部件产生运动干涉,两个立块的厚度经过受力核算,能够承受最大1200N的侧向切削力而不产生塑性变形,工作面的表面粗糙度要求达到Ra1.6,保证长期往复摩擦下的磨损量控制在合理范围内,延长零件的更换周期。在建模过程中,这类零件需要重点关注安装孔的位置尺寸、立块工作面的相对位置精度,以及过渡斜角的尺寸匹配,避免装配时出现干涉,同时要考虑加工工艺性,所有非工作面的棱边都做了0.5mm的倒角处理,去除加工毛刺,避免装配时划伤操作人员或导轨表面。
