Kukamet气动肘节焊接夹具结构设计

　　这款气动肘节夹具主要面向焊接加工工位的工件快速装夹需求，在汽车零部件焊接、五金构件拼焊、钣金件组焊等场景中应用广泛，能够替代传统手动肘节夹的人工操作环节，适配自动化焊接生产线的节拍要求，也可在人工焊接工位上降低操作人员的装夹劳动强度。从结构设计逻辑来看，该夹具采用气动驱动搭配肘节死点锁紧的机械原理，气缸作为动力输出端，通过连杆机构传递推力，当夹具到达夹紧位置时，连杆机构越过肘节结构的死点位置，此时即便气源出现压力波动甚至临时断气，夹具也能依靠机械结构的自锁特性保持夹紧力，避免焊接过程中工件移位导致的焊缝偏差、工件报废问题，这一设计充分考虑了焊接工位常见的气源不稳定工况，可靠性远高于纯气动压紧的无自锁结构。

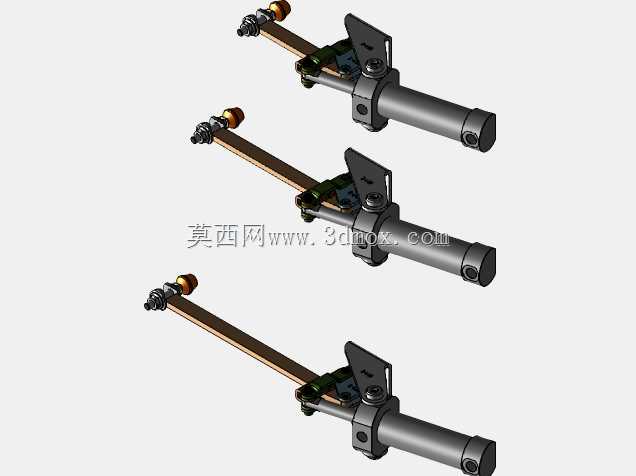

　　夹具的执行端采用加长压臂设计，不同长度规格的压臂可适配不同高度差的工件装夹需求，压臂末端的压头位置可根据工件的外形轮廓做调整，避免压头与工件焊接位置发生干涉，同时压头接触工件的部位采用耐磨材质设计，长期反复夹紧也不会出现过度磨损导致的压紧间隙过大问题。气缸部分采用标准圆形缸体结构，缸体两侧预留的安装孔位可直接固定在工装基板上，安装边界清晰，不需要额外设计复杂的转接支架，工程师在做焊接工装排布时，可直接根据缸体的安装孔位尺寸在工装板上加工对应安装孔，缩短工装设计与装配的周期。

　　从实际使用的功能特性来看，该夹具的夹紧行程经过优化，既能够满足不同厚度工件的装夹容差，也不会因为行程过长导致夹紧动作耗时过多，影响工位的加工节拍。夹具上的手动解锁拨杆设计在缸体侧上方，当需要调试工装或者紧急松开工件时，操作人员不需要额外工具就可以手动拨动拨杆解除肘节的自锁状态，快速取下工件，这一细节设计兼顾了自动化生产的自动控制需求和人工调试、异常处理的操作便利性。在焊接工位的实际应用中，这类气动肘节夹具通常成组使用，根据工件的外形轮廓在焊缝周边布置多个夹紧点，保证工件在焊接热变形过程中始终保持定位精度，相比手动夹具，气动驱动的方式可以实现所有夹紧点的同步动作，装夹一致性更好，也能避免人工夹紧时力度不均导致的工件定位偏移。
