CA6140车床配套工具气缸结构

　　这套工具气缸结构主要服务于普通卧式车床的辅助工装场景，在CA6140这类常规车床的自动化改造、夹具驱动以及工位辅助动作中承担直线执行功能。车间里手动装夹长轴、盘套类零件时，操作者需要反复扳动压紧机构，劳动强度大且夹紧力一致性差，引入该气缸后，可将气源压力转化为稳定的轴向推力，配合车床中拖板、刀架附近的专用支架完成工件顶紧、定位销插拔或者防护门启闭这类重复动作。

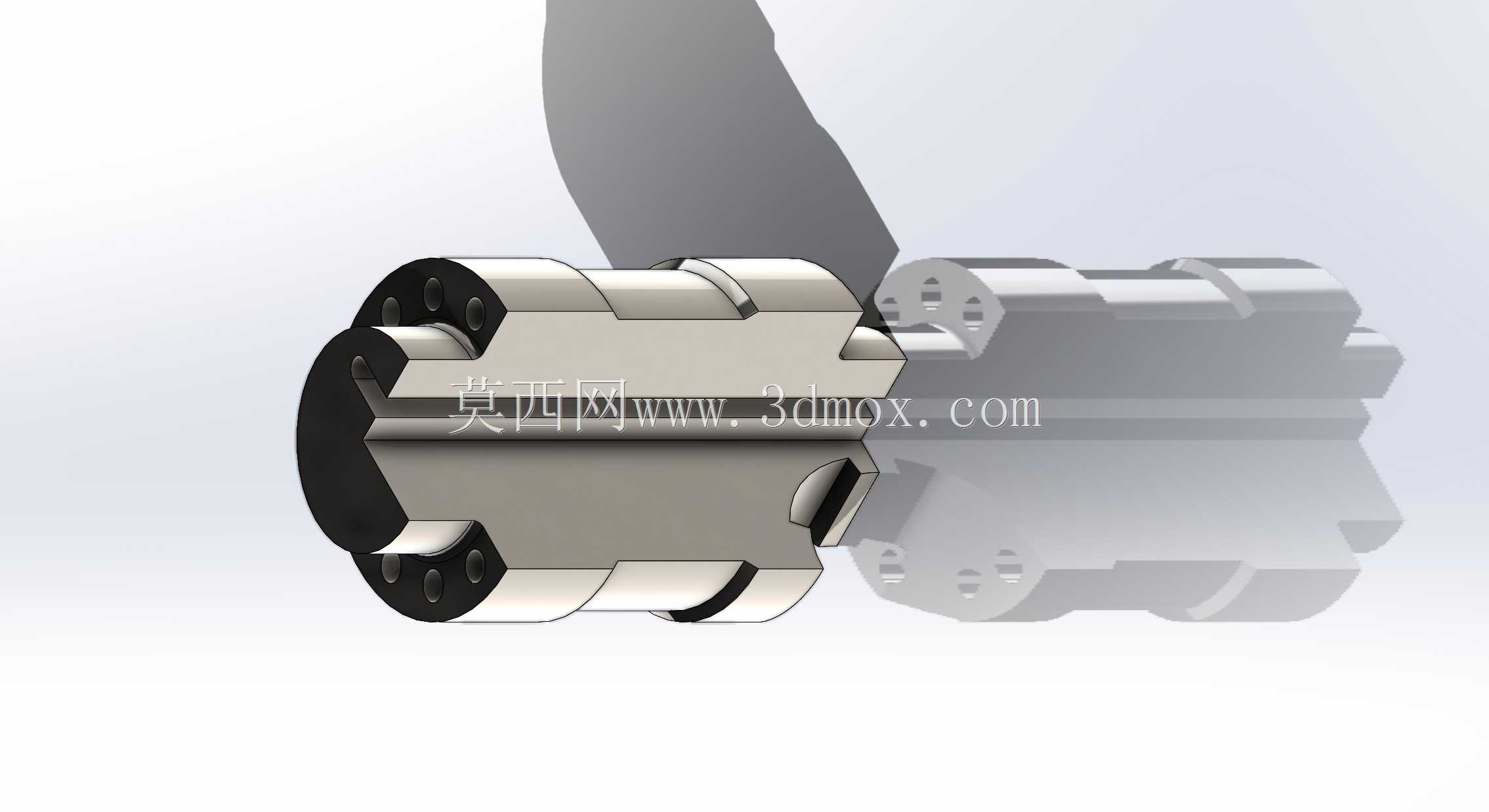

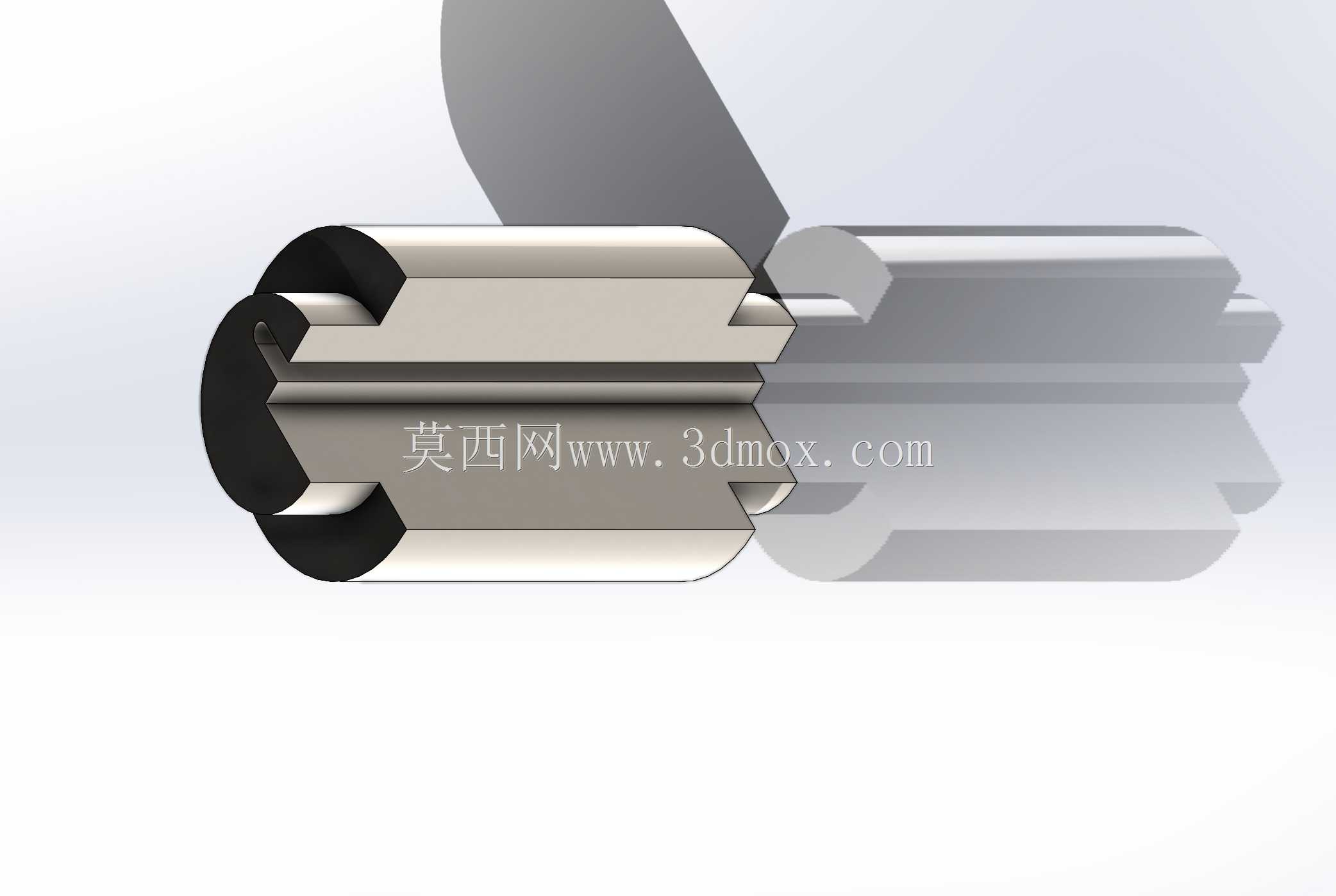

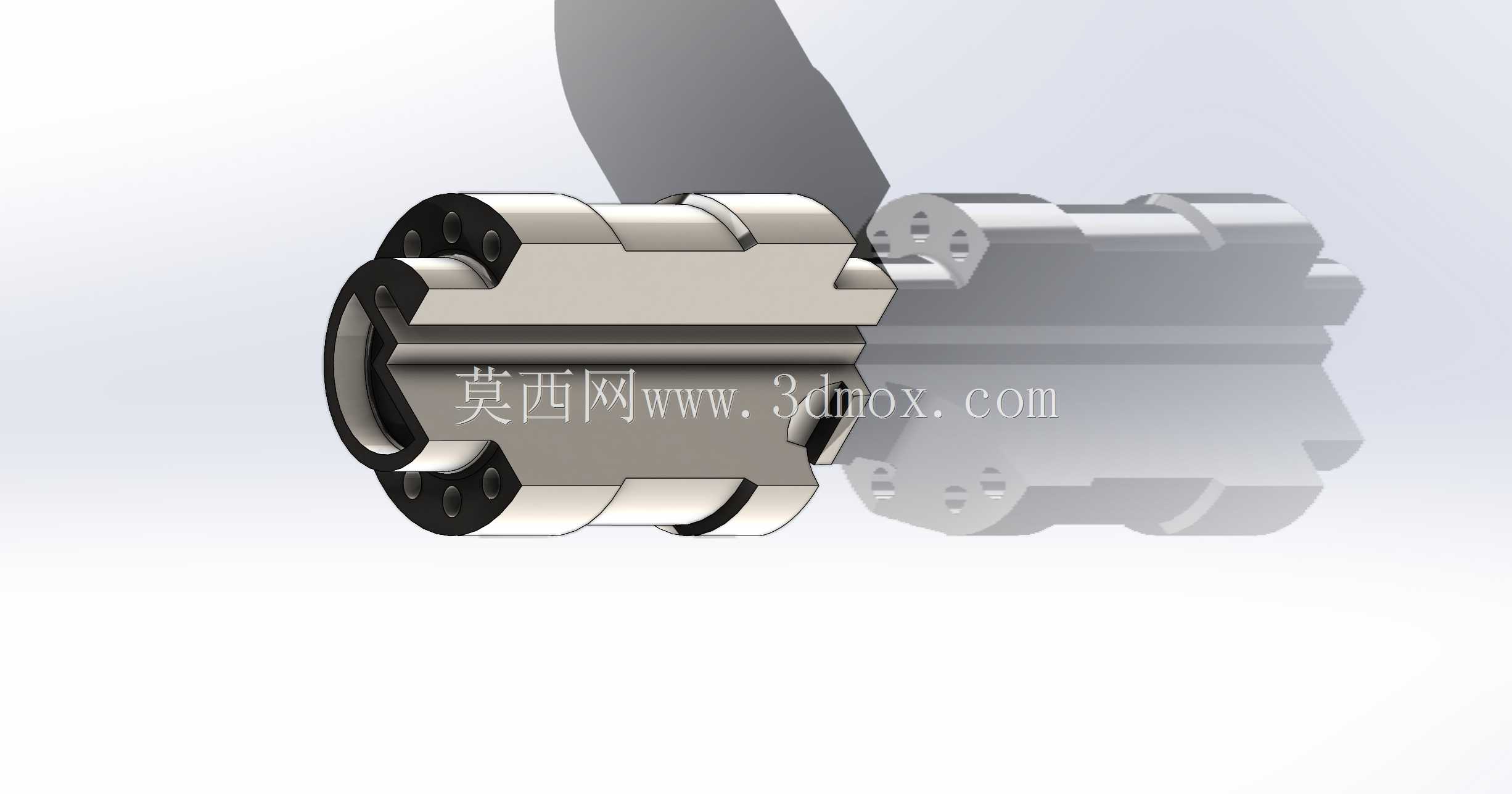

　　从结构外形来看，缸体采用分段式金属壳体设计，两端端盖通过周向分布的紧固件与中间筒身连接，这种布局在维修时可以直接拆解密封组件，不需要整体从设备上拆除。缸体外侧加工有对称的平面卡位，安装时能够嵌入工装基座的限位槽内，避免气缸往复动作过程中发生周向转动，输出端的连接位预留了标准螺纹接口，可直接对接浮动接头或者压头，抵消少量同轴度误差，降低活塞杆受径向载荷导致的偏磨风险。

　　设计思路上优先考虑车床工况的特殊性：车床加工区域持续存在切削液飞溅、细铁屑飘散的问题，因此缸体端面的密封槽预留了足够的压缩量，端盖结合面做了贴合止口，能够阻挡杂质进入气腔。轴向尺寸按照车床刀架与尾座之间的常用安装空间校核，整体长度控制在不会干涉刀架进给行程的范围内，径向外圆尺寸适配常规工装板的安装孔位，不需要额外扩孔改造即可固定在车床侧部的附加安装面上。

　　实际选型匹配时，可结合现场气源压力核算输出推力，驱动轻量夹具时选用常规工作气压即可满足夹紧需求，若用于推动较重的定位挡块，也可通过调整供气压力适配载荷。气缸的气路接口布置在缸体侧方，接管后管路走向可顺着车床护板内侧排布，不会被拖链或者运动部件剐蹭。整套结构的运动部件做了等强度设计，受力较大的端盖连接位加厚处理，非受力区域去除多余材料，既控制整体重量，也保证往复高频动作下的结构刚性，在车床批量加工工序中能够持续稳定完成预设的气动动作，减少人工操作环节，提升装夹工序的一致性。
