CA6140车床配套法兰式轴座结构设计

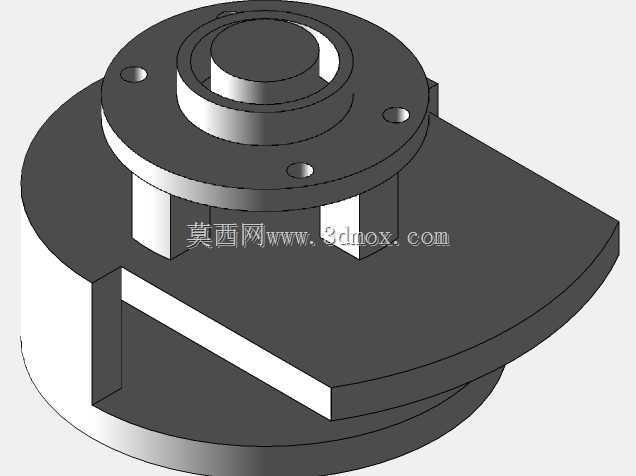

　　该零件为CA6140普通车床进给箱部位的配套支撑轴座，主要承担进给传动系统中中间传动轴的径向支撑与轴向定位作用，日常运行中需承受齿轮啮合带来的径向载荷与传动换向产生的轴向冲击，是保障进给传动平稳性的核心基础零件。从结构设计逻辑来看，上部带同轴阶梯孔的凸台为轴承安装位，阶梯孔的不同直径段分别适配深沟球轴承外圈与孔用挡圈的安装槽位，凸台端面上均匀分布的三个通孔为轴承端盖的固定安装孔，孔位的分度圆直径与端盖安装孔完全匹配，可保证端盖压紧后轴承外圈无窜动间隙。下部带侧向开口的腔体为传动齿轮的容纳空间，开口方向正对进给箱内滑移齿轮的移动路径，可避免齿轮滑移换挡时与座体发生运动干涉，腔体底部的圆盘结构为座体与床身进给箱安装面的贴合基准，

　　圆盘端面的平面度公差控制在0.02mm以内，可保证安装后座体轴线与床身导轨的平行度满足传动精度要求。设计过程中首先根据CA6140车床进给箱的原有安装边界确定座体的最大外轮廓尺寸，圆盘底座直径控制在160mm以内，整体安装高度不超过120mm，保证座体装入进给箱后不会与周围的操纵机构、润滑管路产生空间干涉。上部凸台的同轴度公差以底座安装面为基准设置为0.015mm，避免轴承安装后出现偏载导致的运转异响、轴承早期磨损问题。三个端盖固定孔采用锪平加工，可保证螺栓拧紧时端面受力均匀，不会因接触面倾斜导致螺栓受附加弯曲应力。侧向腔体的开口边缘做了R3的圆角过渡，避免应力集中导致的座体开裂问题，同时也可减少装配过程中锐边对操作人员的划伤风险。

　　从实际应用场景来看，该轴座替换原有磨损件时无需对床身安装面进行二次加工，仅需保证安装面无铁屑、毛刺即可完成装配，装配后传动轴的径向跳动量可控制在0.02mm以内，完全满足CA6140车床普通车削、螺纹加工的进给精度要求。座体材质选用HT200灰铸铁，铸造后经时效处理消除内应力，可保证长期使用过程中尺寸稳定，不会因切削振动产生形变偏移。
