CA6140机床用150x120x15规格安装固定板

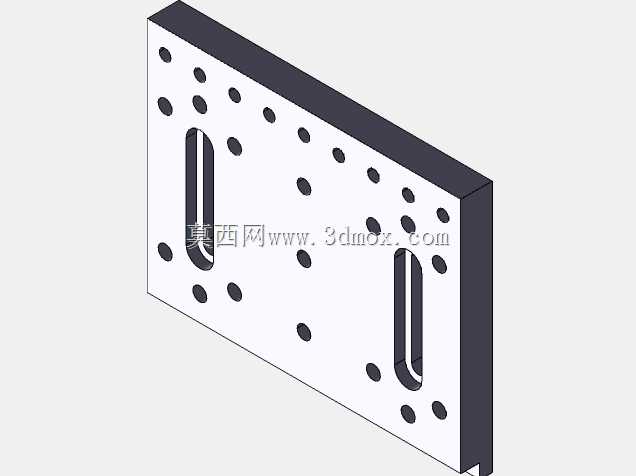

　　在普通车床的改造与日常维护场景中，这类安装固定板是十分常见的结构连接件，主要承担功能部件的承载与定位作用，本次涉及的板件适配CA6140系列车床的加装工位，整体外形尺寸控制在150mm×120mm×15mm，厚度方向预留了足够的刚性余量，避免机床运行过程中受切削振动影响出现形变，导致安装在板件上的功能部件偏移原有工位。从结构设计来看，板件主体采用矩形平板构型，两个长腰型孔沿板件长度方向对称布置，这类孔型的设计初衷是为安装过程提供一定的位置调整余量，不需要在装配阶段完全依赖前期划线的绝对精度，装配人员可以在腰型孔的行程范围内微调部件位置，待同轴度、平行度等形位公差校准到位后再锁紧固定件，大幅降低现场装配的调试难度。

　　板面上分布的多组圆形通孔，按照不同的安装孔距规格成阵列排布，分别对应不同规格功能部件的安装孔位，不需要在现场进行二次钻孔加工，既避免了现场加工带来的板件形变风险，也能缩短设备改造的停机周期。这类板件的安装边界需要结合车床床身的对应安装面确认，板件背面为完全平整的加工面，安装时需要与床身安装面完全贴合，避免出现局部悬空导致的应力集中，在长期受交变载荷的工况下出现开裂问题。设计阶段针对板件的受力情况做了简化校核，15mm的板厚在承载常规的检测元件、小型辅助刀架或者管线固定座时，最大形变值控制在0.02mm以内，完全满足普通车床的加工精度要求，不会因为板件的刚性不足影响加工件的形位公差。腰型孔的宽度与常用的内六角圆柱头螺钉尺寸匹配，

　　孔边做了轻微的倒角处理，既可以去除加工产生的毛刺，也能在安装螺钉时起到导向作用，避免螺钉拧入时刮伤螺纹。板面的所有安装孔位置都避开了板件的应力集中区域，孔与孔之间、孔与板件边缘之间的距离都满足金属结构件的设计规范，不会因为孔距过小导致板件局部强度不足。在实际应用中，这类板件除了用于车床的功能部件加装，也可以作为小型工装的转接基座使用，通过不同的孔位组合适配不同的工装夹具，不需要额外制作转接板，提升了部件的通用适配性。板件的加工工艺采用常规的铣削加工即可完成，所有安装孔可通过数控钻床一次加工成型，不需要复杂的工序，加工成本较低，适合作为设备维护的常备替换配件。
