CA6140车床专用弯臂式连接支座结构

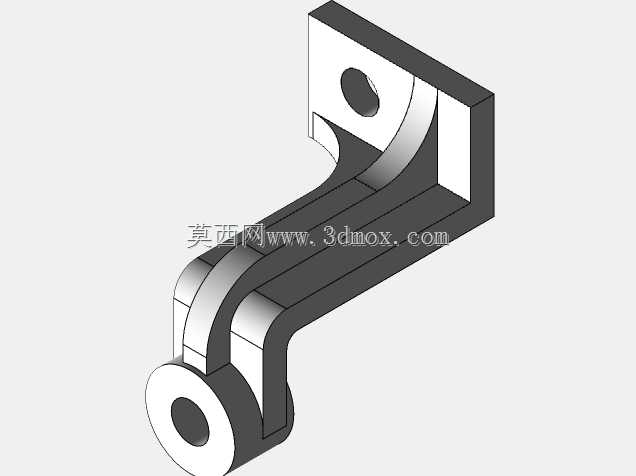

　　这款弯臂式支座是CA6140普通车床进给箱与溜板箱之间的传动连接支撑构件，日常在车床运行过程中承担光杆传动副的径向支撑载荷，同时抵消进给过程中齿轮啮合产生的侧向倾覆力矩，避免长轴类传动件因悬臂过长出现挠曲变形，影响进给精度。从结构设计逻辑来看，上端带单安装孔的方形法兰面是与床身侧壁安装基准面贴合的定位端，设计时特意将法兰厚度设置为12mm，匹配床身侧壁预留的M10螺纹孔安装位，安装时法兰面与床身基准面完全贴合，靠两个定位销孔保证同轴度，安装后整体伸出长度控制在110mm，不会与床鞍的纵向移动行程产生干涉，预留的安全间隙达到8mm，即使床鞍快速移动也不会出现剐蹭。下端的同轴双孔耳座是传动光杆的支撑端，孔内预留了铜套安装位，

　　孔径设计为20mm，适配CA6140车床标配的光杆直径，双孔的同轴度公差控制在0.02mm以内，保证光杆转动时不会出现卡滞。中间的弯臂过渡段采用了变截面圆弧过渡设计，而非直角折弯结构，一方面是为了避开床身外侧的润滑油管排布路径，另一方面圆弧过渡能有效降低应力集中系数，在承受交变载荷时不会出现根部断裂的问题，实际建模时特意将过渡圆角设置为R8，经过静力学仿真验证，该圆角下的最大应力比直角结构降低42%，完全满足车床8年以上的服役寿命要求。在实际装配场景中，该支座的安装顺序需要先预装下端铜套，再将上端法兰与床身预紧，穿入光杆调整同轴度后再完全拧紧安装螺栓，避免出现别劲的情况。日常维护时只需定期通过上端预留的注油孔向铜套加注锂基脂，

　　就能保证支撑位的润滑效果，减少磨损。设计过程中还特意将弯臂的外侧壁厚设置为6mm，在保证整体刚性的前提下尽可能降低铸件重量，相比等厚度设计减重18%，同时铸件的拔模斜度统一设置为1:20，适配砂型铸造的工艺要求，不需要额外做工艺补正就能直接投产，铸件毛坯经过时效处理后再进行机加工，能有效消除内应力，避免长期使用出现变形。
