CA6140车床专用异形铰接支撑零件结构

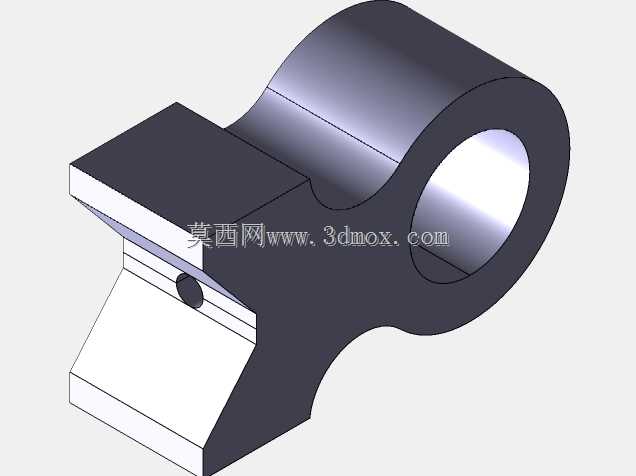

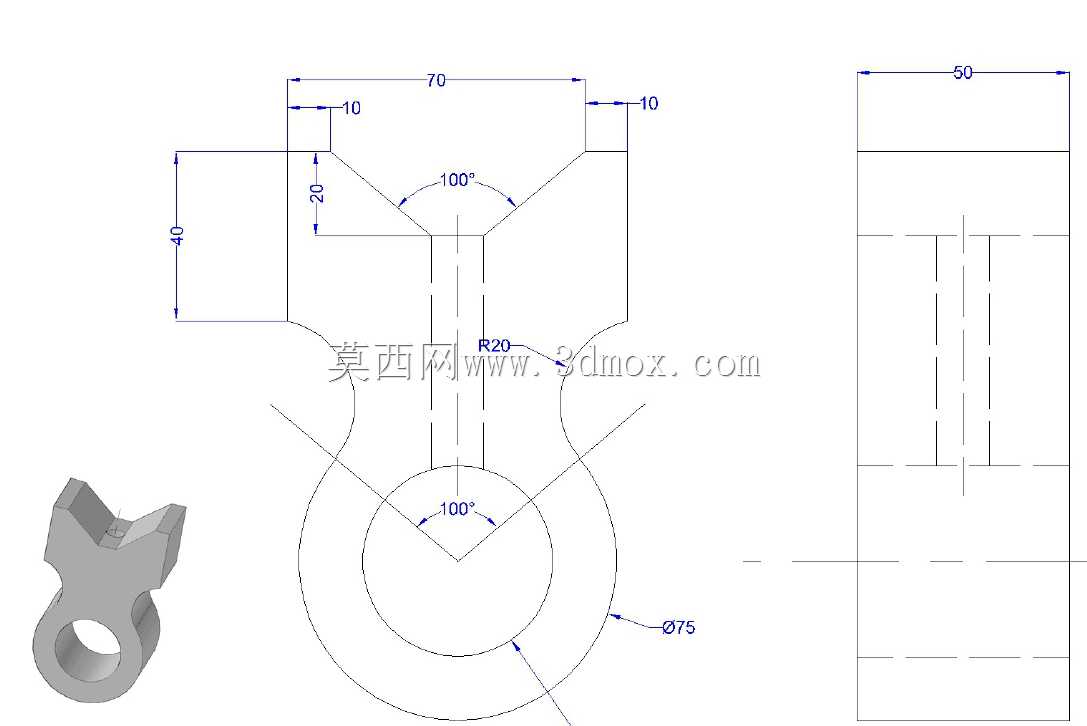

　　该零件为CA6140普通车床进给机构配套的铰接支撑构件，在车床整体传动链路中承担轴系铰接、滑移导向与载荷传递的核心作用，日常运行中需承受进给运动带来的交变径向载荷与轴向冲击，是保障刀架纵向进给动作平顺性的关键连接件。从结构设计逻辑来看，主体大直径通孔为铰接轴安装位，孔壁加工精度需满足IT7级公差要求，与配套铰接轴采用H7/g6间隙配合，保证铰接转动时无卡滞同时控制径向窜动量在0.02mm以内，避免进给过程中出现传动间隙导致的加工振纹。零件下部的斜向滑移面与床身导轨侧的导向块贴合，面粗糙度要求达到Ra1.6，需经过精铣后研磨处理，保证滑移过程中摩擦阻力均匀，不会出现爬行现象。侧面预留的小圆孔为锁紧销安装位，

　　用于零件位置调整后的轴向锁止，孔位与主体通孔的垂直度公差控制在0.015mm/100mm，防止锁紧后出现轴系偏载。设计阶段优先考虑了安装边界的适配性，零件整体外轮廓完全避让车床溜板箱的周边运动构件，最大回转半径不超过相邻齿轮的齿顶圆间隙，安装时无需拆解周边传动组件即可完成替换，适配现场设备维修的快速拆装需求。结构上的圆弧过渡段采用了变曲率设计，在保证结构强度的前提下削减了不必要的实体体积，相比等壁厚设计减重约18%，同时圆弧过渡处的应力集中系数降低至1.2以下，可承受长期交变载荷下的疲劳冲击，避免应力集中导致的零件断裂失效。下部的方形安装基座设置有两个定位止口，与溜板箱上的安装槽精准配合，安装时无需额外找正即可保证同轴度要求，

　　降低现场装配的调试难度。该零件的建模过程严格遵循车床零件的设计规范，所有配合面均预留了合理的加工余量，非配合面采用拔模斜度设计适配铸造工艺要求，壁厚均匀控制在8-12mm之间，避免铸造过程中出现缩孔、缩松等缺陷，完全满足小批量铸造生产的工艺要求。在实际应用场景中，该零件替换原有磨损的支撑件后，可有效解决车床进给过程中的异响、爬行问题，提升加工端面的平面度与外圆的圆柱度精度，适配CA6140车床的日常大修与配件更换需求，建模时的尺寸链完全匹配原厂图纸的装配要求，不存在装配干涉问题。
