多通路集成式金属阀体结构三维设计

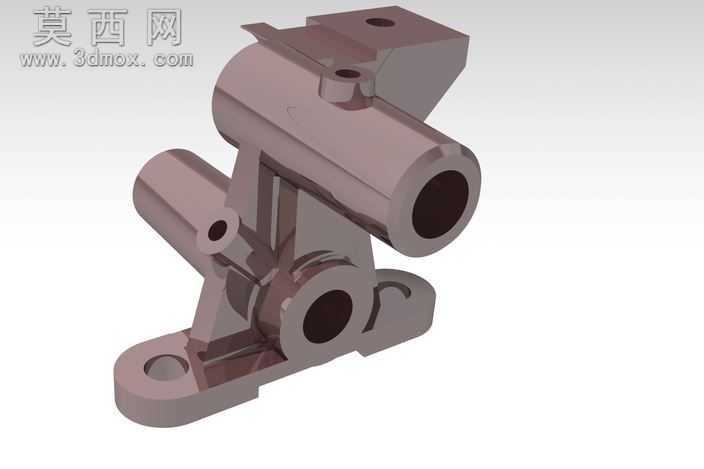

本作品为多通路集成式金属阀体的三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计规范与流体元件的结构合理性要求。建模初期先梳理阀体的功能逻辑，明确该阀体需要实现的多管路连通、安装固定、外接组件适配的核心需求，以此为基础搭建整体建模框架，优先确定各通路口径的中心轴线位置，保证各通路的同轴度、夹角精度符合流体输送的流道设计要求，避免流道出现突兀折角影响介质流通效率。建模过程采用实体建模与特征叠加的方式，先构建主体筒状流道的基础实体，依次添加侧部通路、安装支耳、定位凸台等结构特征，对安装孔位做沉头、倒角的细节处理，所有棱边按照金属铸件的工艺要求添加铸造圆角，既还原金属铸造阀体的工艺特性，也避免应力集中问题提升结构强度。材质渲染阶段选用铸钢类金属材质，调整材质的金属度、粗糙度参数，还原金属阀体经机加工后的哑光金属质感，对通路口的内孔边缘做轻微的高光处理，体现机加工面的精度特征，渲染时采用柔和的工业产品打光方案，多角度呈现阀体的结构层次，清晰展示各通路的位置关系、安装底座的固定结构、侧部凸台的外接接口形态。结构设计上，该阀体采用一体化集成式结构，将多个通路的连接端整合在同一阀体主体上，减少了管路连接的密封节点，降低介质泄漏风险；底部设置带安装孔的固定支脚，可直接通过螺栓完成阀体在设备机架上的固定安装，支脚与主体之间设置加强筋结构，提升安装后的结构稳定性，避免管路振动导致阀体移位；各通路的接口端面预留了标准密封件的安装位，可适配常规的管路密封连接方式，侧部的小型凸台结构可用于安装压力检测、流量控制的外接组件，拓展阀体的使用功能。建模过程中对所有配合尺寸做参数化设置，可根据实际使用的管路通径、安装空间需求快速调整参数生成适配的阀体模型，模型的所有特征均保留可编辑的建模历史，方便后续做结构优化、工程图导出、仿真分析等二次开发工作，整体模型结构完整，细节还原度高，可直接用于产品方案展示、结构验证、生产加工参考等场景。
