CA6140车床用多通路流体转接阀体结构设计

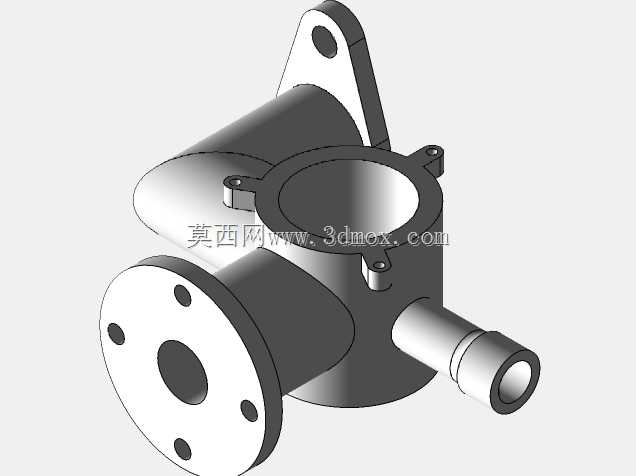

　　这款阀体结构主要适配CA6140普通车床的润滑与冷却介质输送回路，在机床整体流体回路中承担多通路介质分流、转向的核心作用，日常运行中负责将主供油管路输送的润滑油按需分配至主轴箱、进给箱、溜板箱的各个润滑点位，同时可兼顾切削冷却支路的介质转接，避免多管路交叉排布带来的干涉与维护难题。从结构设计逻辑来看，主体采用一体化铸造成型后做精加工处理，避免拼接结构带来的密封失效风险，三个不同轴向的接口分别对应不同的管路走向：侧部带四个均布安装孔的法兰接口用于对接主供油管路，法兰端面预留密封槽安装位置，可适配O型圈或密封垫片实现端面静密封，保证高压供油状态下无渗漏；斜向上伸出的带耳安装座用于将阀体整体固定在车床床身的预制安装面上，

　　安装耳处的通孔可适配M8规格的固定螺栓，安装时可根据床身实际公差调整垫片厚度保证对接同轴度；轴向伸出的快插式接口用于对接分支润滑管路，接口处做了阶梯限位结构，可直接卡入标准液压油管接头，无需额外加工连接螺纹。设计过程中充分考虑了车床运行时的振动工况，阀体主体壁厚做了差异化处理，介质流道交汇处做圆弧过渡，既避免介质流动时的阻力突变，也减少应力集中点，长期受振动影响不会出现开裂渗漏问题。安装边界方面，阀体整体最大外轮廓尺寸控制在120mm90mm85mm范围内，安装后突出床身表面的高度不超过60mm，不会和溜板箱的移动行程产生干涉，各个接口的操作预留空间充足，日常维护时无需拆解周边其他部件即可完成管路拆装。流道设计上做了等通径优化，各个分支通路的通流面积匹配对应润滑点的流量需求，不会出现部分点位供油不足的问题，内壁做了去毛刺处理，避免长期运行时杂质堆积堵塞管路。
