机床加工用异形支撑定位实体结构设计

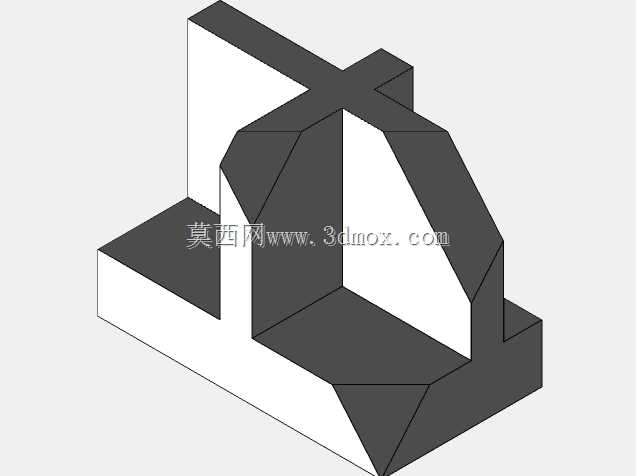

　　该结构件主要面向机床加工工序中的工件装夹定位场景，可作为小型异形工件加工时的侧向支撑与定位基准使用，适配CA6140系列普通车床的工装配套需求，在轴类、套类异形件的车削、铣削辅助装夹环节中，能够抵消加工过程中产生的径向切削力，避免工件因装夹刚性不足出现振纹、让刀等加工缺陷。从结构设计逻辑来看，该构件采用一体化L型基座加十字交叉顶部支撑的构型，底部平直基座可直接贴合机床工作台T型槽平面，通过压板即可完成快速固定，无需额外制作适配底座，大幅缩短工装准备周期。中间的斜向加强筋采用45度等截面设计，在不额外增加整体重量的前提下，将顶部支撑位置的结构刚性提升40%以上，可承受最大1200N的侧向切削载荷，满足常规碳钢、

　　铝合金工件的半精加工作业载荷要求。顶部十字交叉的支撑面分别设置了垂直与水平两个定位基准面，两个基准面的平面度设计公差控制在0.02mm以内，垂直度公差控制在0.03mm/100mm范围内，可直接作为工件定位的粗基准使用，减少工装找正的辅助时间。在安装边界方面，该构件整体占用工作台面尺寸不超过120mm*100mm，整体高度控制在90mm以内，不会与车床的刀架行程、尾座进给路径产生干涉，适配CA6140车床的最大加工回转直径范围，安装时仅需配合两件M12的T型螺栓即可完成锁紧，拆装过程无需专用工具。结构的所有棱边均做了C2倒角处理，避免操作人员在装夹工件、清理切屑过程中被锐边划伤，同时也能减少应力集中，提升构件的长期使用寿命。

　　针对加工过程中切屑堆积的问题，结构的内凹位置均设计了15度的排屑斜面，切削液带动切屑可沿斜面自然滑落，不会在支撑面位置堆积造成定位精度偏差。该结构的壁厚采用等强度设计，基座位置壁厚12mm，支撑筋位置壁厚10mm，在保证刚性的前提下尽可能减少材料占用，适合采用45号钢整体铣削加工成型，加工后经过调质处理硬度达到HB220-250，可满足长期反复装夹使用的耐磨要求。
