CA6140车床专用拨叉结构实体设计

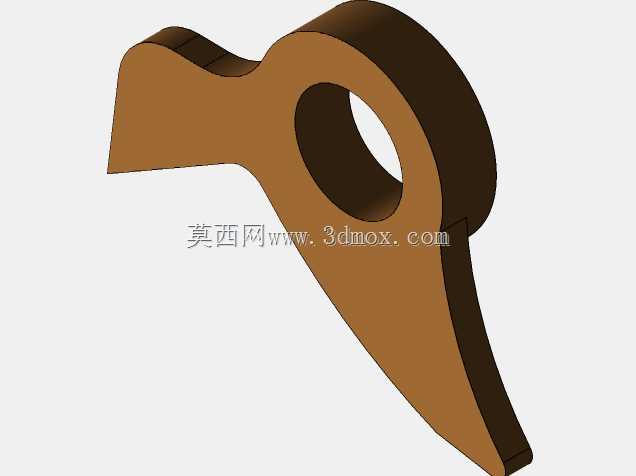

　　这款拨叉零件是CA6140普通车床主轴箱变速操纵机构的核心执行构件，日常加工中车床主轴转速切换、进给量档位调整的动作传递，都要依靠这类零件完成滑移齿轮的位置拨动，是机床传动系统里直接影响换挡顺畅度、档位定位精度的关键小件。从结构设计逻辑来看，零件整体采用异形长臂构型，上端的圆弧工作直面直接与滑移齿轮的拨槽接触，长臂段做了等强度的变截面处理，既保证拨动齿轮时的结构刚性，避免换挡过程中零件受力变形导致的齿轮啮合不到位、打齿问题，也尽可能控制零件自重，减少操纵机构的操作阻力。中部的通孔是核心安装基准，设计时严格匹配操纵轴的配合公差，孔壁与轴的配合间隙控制在IT7级精度区间，既保证拨叉能绕轴灵活摆动，又不会因间隙过大产生换挡旷量，

　　避免长期使用后出现档位脱开、定位不准的故障。下端的尖状拨头直接与操纵机构的凸轮槽配合，承接操纵手柄传递来的驱动力，将凸轮的曲线运动转化为拨叉的定角度摆动，精准推动滑移齿轮沿花键轴滑动到对应啮合位置。设计过程中首先明确了安装边界约束：中部安装孔的中心到上端拨面的垂直距离、到下端拨头的行程距离，都严格匹配CA6140主轴箱内部的原有安装空间，不需要对箱体、操纵轴、滑移齿轮做任何改动就能直接替换原有配件。零件的壁厚分布经过受力校核，长臂与安装孔衔接的应力集中位置做了圆弧过渡处理，避免长期交变受力下出现疲劳断裂，上端与齿轮拨槽接触的工作面预留了热处理后的磨削余量，实际生产中该部位淬火后硬度达到HRC45-50，能承受长期换挡摩擦带来的磨损，

　　延长零件使用寿命。从实际应用场景来看，这类拨叉除了用于原厂车床的配件替换，也可作为机床维修、变速机构改装的参考结构，建模时完整还原了零件的所有工艺特征，包括铸造圆角、拔模斜度、安装孔的倒角细节，完全符合实际铸造、机加工的工艺要求，不存在无法落地生产的理想化结构。在机床日常运维中，拨叉属于易损配件，长期频繁换挡会导致工作面磨损、拨头变形，精准的三维模型能帮助维修人员快速核对零件尺寸，也能为小批量加工生产提供直接的建模参考，减少测绘的时间成本，避免尺寸偏差导致的配件安装后无法正常换挡、操纵卡滞等问题。
