CA6140车床用剖分式对合连接构件

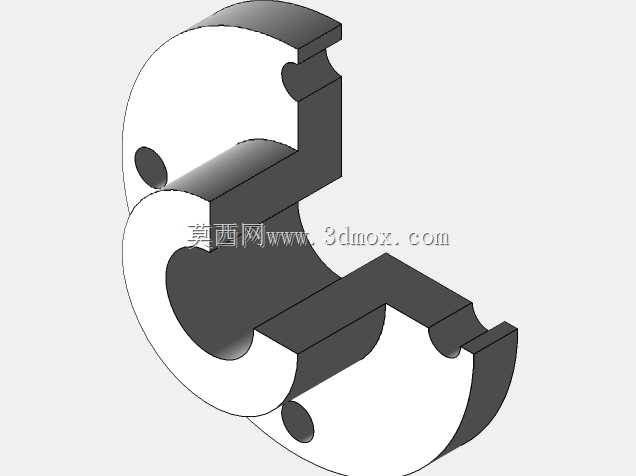

　　在普通卧式车床的床头箱、进给箱等传动箱体内部，这类剖分式对合构件常被用作轴系支撑的配套连接座，区别于整体式轴座结构，它的对开设计能在不拆卸轴端传动齿轮、带轮的前提下完成拆装维护，大幅降低车间设备检修的停机时长。从结构细节来看，构件采用上下对称的半圆弧抱合结构，两个半体的对接端面加工有定位止口，合装时能自动对齐同轴度，避免装配错位导致的轴系卡滞问题；半体两端延伸出带螺栓过孔的连接耳，耳板上的孔位做了沉头处理，螺栓锁紧后头部不会突出构件表面，不会和周边旋转的传动件发生运动干涉。设计阶段首先要匹配CA6140车床对应安装轴的公称直径，半圆弧的内径公差严格控制在过渡配合区间，既保证和轴套外圈的贴合度，

　　又不会出现装夹过紧导致的轴系转动阻力过大问题；构件的轴向宽度要匹配箱体内部的安装空间，两端不能和箱体侧壁、相邻档位的滑移齿轮发生位置冲突，耳板的螺栓孔中心距要和箱体上的预装螺纹孔完全对齐，避免现场安装时需要重新扩孔调整。这类构件在实际使用中，主要承担轴系的径向支撑载荷，同时能抵消一部分齿轮啮合产生的轴向分力，因此在建模时特意在半圆弧的承载区域做了局部加厚处理，非承载区域则做了合理的壁厚减薄，在保证结构强度满足车床满负荷切削工况的前提下，尽可能降低构件自身重量，减少箱体内部的空间占用。构件上预留的小圆孔是润滑油道孔，安装时和箱体内部的润滑管路对接，能持续向轴套配合面输送润滑油，避免长期高速转动出现干磨烧蚀的问题。

　　建模过程中对合面的边缘做了微小的倒角处理，既去除了加工毛刺，也能在合装时引导两个半体顺利对位，不会因为端面毛刺导致合装后出现缝隙。从安装边界来看，构件的外轮廓圆弧要和箱体内部的安装沉槽匹配，装入后不会出现径向窜动，耳板的底面和箱体安装面完全贴合，锁紧螺栓后受力均匀，不会出现局部应力集中导致的耳板断裂问题。这类结构除了用在CA6140车床上，在同系列的普通卧式车床、部分专用机床的传动箱内也有广泛应用，属于机床传动系统中维护频率较高的易损配套零件，建模时还原的所有结构细节都能直接对接生产加工流程，不需要额外做结构调整。
