粗粒分级反馈筛分输送钢架结构

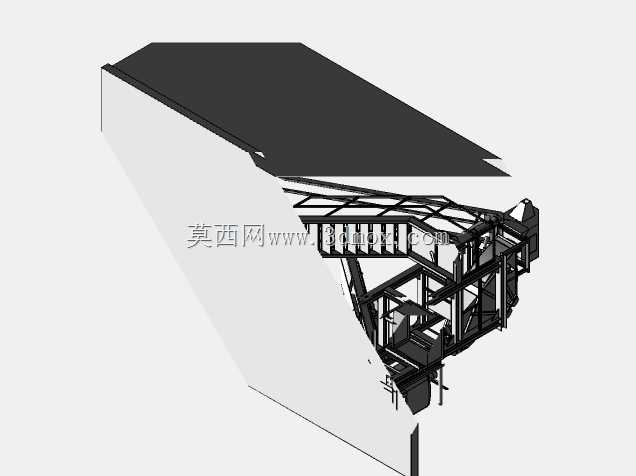

　　这套结构围绕粗粒物料在破碎、筛分和返料回路中的反馈路径展开，主体并不是单一设备，而是把受料、筛分、溜放、支撑、检修通道和返料输送关系组合在同一钢架内。现场布置时，它通常衔接在初级破碎之后，用于把超过粒度要求的物料重新导回破碎环节，同时让合格颗粒进入下游料仓或输送系统。模型中可以看到多层框架、斜向溜槽、平台栏杆、支撑立柱和设备安装位，各部分按照物料重力流向和维护空间进行组织，适合在选矿、砂石骨料、建材破碎线以及散料处理系统中作为方案校核和布置深化的参考。

　　从实际用途看，粗粒级反馈回路的关键在于让不合格大块物料形成闭路循环。物料经前级设备进入筛分区域后，细颗粒通过筛面或格筛间隙下落，粗颗粒则沿导向面汇集，再经返料溜槽或输送设备回到破碎机入口。该结构把这一过程所需的承载骨架和空间边界完整表达出来：上部宽大的罩板或封闭面用于控制扬尘、限制物料飞溅，并为检修时提供视觉上的防护边界；下部敞开的桁架区域则容纳筛分给料、溜槽转接和支撑件，使人员能够观察物料流向，也便于后期对衬板、挡板和磨损部位进行更换。

　　结构设计上，钢架采用立柱、横梁和斜撑共同受力。粗粒物料在下落和转向时会产生冲击载荷，因此模型中靠近物料通过路径的位置布置了较密的支撑和斜向杆件，用于把竖向荷载、水平冲击和振动传递到基础节点。框架并非单纯按外形搭建，而是遵循设备载荷传递路线：上方受料和罩体荷载先传到主梁，主梁再通过立柱向下扩散；侧向斜撑主要抵抗物料偏载、设备启停振动以及检修时的临时荷载。对于工程建模而言，这类杆件关系比外观曲面更重要，因为它直接决定后续详图设计中节点板、螺栓连接和基础预埋件的布置。

　　外形与安装边界方面，整体呈长条倾斜布置，顶部封闭段沿物料流向延伸，下端框架收束到筛分和返料区域。布置时需要在进料端保留与上游皮带或破碎机出料口的搭接距离，在返料端保证溜槽角度不小于物料自然滑落所需的倾角，同时避免与回程皮带、检修吊车和走台发生干涉。模型侧面预留的通道和平台位置，对应现场巡检时观察筛面、清理卡阻物料以及更换易损件的操作空间。若将其放入全厂三维布置，应重点校核三个边界：一是上部罩板与厂房梁、除尘管道的净空；二是下部支柱与基础、地坑和输送设备的相对位置；三是侧向维护通道是否满足人员携带工具通行。

　　物料通道的设计思路体现为“顺流、少转折、可检修”。粗粒矿石或骨料对钢板的磨损较强，溜槽不宜采用过多急弯，否则会在冲击点形成集中磨耗；模型中的斜向导向面尽量让物料沿稳定方向运动，通过合理倾角降低堵料风险。对于黏性较高或含泥量较大的物料，实际工程中还需要在这些转折位置增加衬板、振动防堵或人工清理口。三维结构里虽然表现的是骨架和罩体，但设计者在审查时应顺着物料轨迹逐段判断：哪里会形成堆料，哪里会发生直接冲击，哪里需要加厚耐磨板，哪里需要留出手孔和检修门。

　　设备安装层面，钢架不仅承受自重，还要兼顾筛分设备、给料设备或输送设备的动载。梁柱节点应避免在高振动区域形成弱轴连接，支撑方向应尽量与主要荷载方向一致；基础顶面标高、地脚螺栓分布和设备支座中心线需要在模型阶段就与工艺专业核对。若后期增加除尘罩、喷淋管、电缆桥架或照明检修箱，框架上还应预留附加荷载位置，不能只按当前静态外形估算。图中平台栏杆和阶梯关系也提示了人机维护需求：粗粒筛分现场噪声、粉尘和物料飞溅都较明显，巡检路线应尽量短，且不能跨越皮带或打开的溜槽口。

　　在三维建模工作中，这类结构适合用来验证工艺布置与结构骨架之间的协同关系。建模时可先按物料流向确定进料点、筛分区、粗粒汇集点和返料出口，再反向搭建支撑框架；杆件位置应避让设备检修门、吊装范围和物料磨损区。罩体面板可作为封闭和防尘构件处理，但不能把它误认为主要承力件，真正承载仍依靠梁柱和支撑系统。通过该模型，结构设计人员能够较直观地检查闭路筛分回路中粗粒反馈路径是否顺畅，安装空间是否充足，以及钢架支撑与现场基础、输送设备之间是否存在冲突，从而为后续施工图、设备选型和现场安装提供可靠的三维依据。
