CA6140车床配套异形轴套结构设计

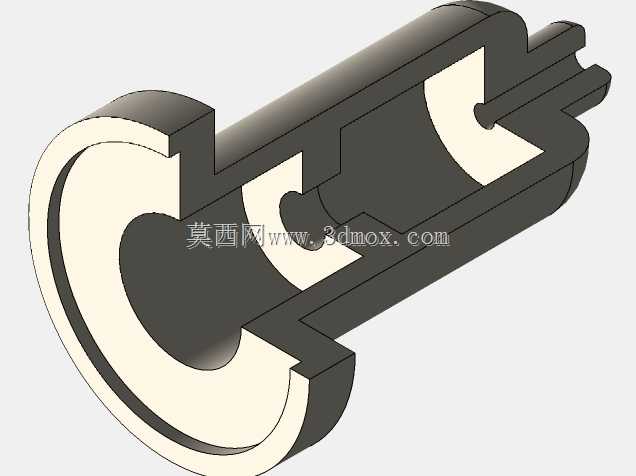

　　该零件为CA6140普通车床进给箱内部配套的异形定位轴套，主要应用于车床溜板箱与进给传动链的衔接位置，承担传动轴径向定位、轴向限位以及传动间隙补偿的核心作用。在车床实际运行过程中，进给系统需要频繁完成正反转切换、不同进给量的传动比切换，轴套需要持续承受传动轴传递的径向载荷与轴向窜动冲击力，同时要适配箱体内狭窄的安装空间，避让周边的滑移齿轮、拨叉等运动部件，因此结构设计上采用了非对称的异形轮廓，而非常规等径圆柱轴套结构。从结构设计思路来看，零件主体采用阶梯式中空腔体结构，内腔设置两处环形定位止口，分别对应传动轴上的两个轴肩位置，装配时可直接卡入轴肩实现轴向定位，无需额外加装轴端挡圈，减少了装配工序与零件数量；

　　外轮廓一侧设计有平面定位边，与箱体安装孔内的定位平面贴合，可防止轴套在长期受载后出现跟转问题，避免安装孔内壁磨损。零件外伸端设置三处平行的导向卡槽，用于配合进给机构的拨叉组件，当拨叉拨动滑移齿轮切换进给档位时，卡槽可对拨叉的移动行程起到限位作用，防止齿轮啮合时出现顶齿、脱档问题。从安装边界来看，零件最大外圆直径适配箱体φ42mm的安装孔，轴向总长度控制在78mm以内，安装时从箱体外侧推入安装孔后，外端的凸缘可贴合箱体端面，通过M6内六角螺钉完成周向固定，安装后内腔与传动轴的配合间隙控制在0.02-0.04mm之间，既保证传动轴可灵活回转，又能避免间隙过大导致的传动抖动。零件的壁厚设计经过载荷校核，最薄位置壁厚不小于5mm，

　　可承受进给系统最大切削进给时的径向载荷，内腔的环形槽可存储少量润滑脂，在长期运行过程中持续对配合面进行润滑，减少磨损量，延长零件更换周期。在实际车床维护场景中，这类异形轴套属于易损配件，长期运行后若出现配合面磨损、卡槽变形等问题，会直接导致进给档位切换卡顿、传动精度下降，因此建模时严格还原了零件的所有配合尺寸与形位公差要求，所有配合面的同轴度、端面垂直度公差均控制在0.01mm以内，可直接用于零件的加工生产或维修替换测绘参考。
