CA6140机床用活塞杆类传动连接构件

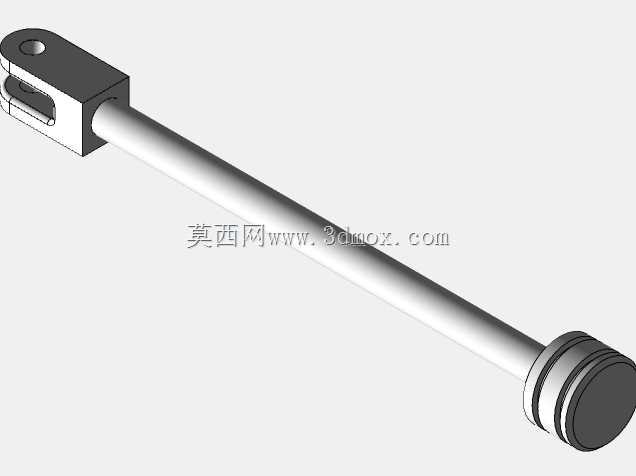

　　该杆类构件主要应用于CA6140普通车床的液压操纵回路中，作为执行端动力传递的核心连接件，承担着将液压推力转化为直线往复动作的作用，常见于车床的主轴箱变速操纵、尾座套筒顶紧、卡盘夹紧机构等需要直线推拉动作的工位。从结构上看，构件一端为叉形铰接端，开设同轴销孔，用于和操纵拨叉或者执行摆臂形成铰接连接，铰接端的叉口宽度与对应配合件的安装槽尺寸匹配，销孔直径与连接销轴采用间隙配合，保证铰接转动时无卡滞，同时叉形结构的根部做了圆弧过渡处理，避免应力集中导致的交变载荷下断裂失效。杆身采用等直径光轴结构，表面粗糙度要求达到Ra1.6，既可以在配套的导向套中做顺畅的往复滑动，也能保证密封件的使用寿命，减少杆身表面划伤密封唇口的概率。

　　另一端为活塞安装端，设置有多道环槽，用于安装活塞密封件、导向环以及挡圈，环槽的宽度与深度按照常用的液压密封件标准尺寸设计，保证活塞安装后无轴向窜动，密封压缩量处于合理区间，避免内泄过大导致的推力不足问题。设计过程中优先考虑了构件的受力特性，铰接端的受力方向与杆身轴线保持同轴，避免出现偏载导致杆身弯曲，杆身的长径比经过校核，在最大行程伸出状态下的挠度满足使用要求，不会出现刮蹭导向套内壁的情况。安装边界方面，铰接端的销孔中心到活塞端面的最大距离对应机构的最大伸出长度，最小缩回长度对应机构的初始位置，杆身直径与导向套的内孔尺寸匹配，活塞端的外径与对应液压缸的缸筒内径采用H8/f7的配合公差，保证装配后活塞在缸筒内滑动顺畅无卡滞。

　　整个构件的材质选用45号钢，表面做调质处理，铰接端的销孔部位做局部淬火提升耐磨性，杆身表面做镀硬铬处理，提升防锈能力与表面硬度，适应车床车间多切削液、多油污的使用环境，长期使用不会出现锈蚀导致的动作卡滞问题。在实际装配时，需要先将活塞密封件、导向环依次装入活塞端的环槽内，再将杆身穿入导向套，最后将铰接端与对应的传动部件通过销轴连接，装配完成后需要手动推拉构件，确认全程无卡滞、铰接部位转动灵活，再接入液压系统测试动作的顺畅性，保证在额定推力下构件无变形、连接部位无松脱。
