重型管子台虎钳夹持工具三维设计

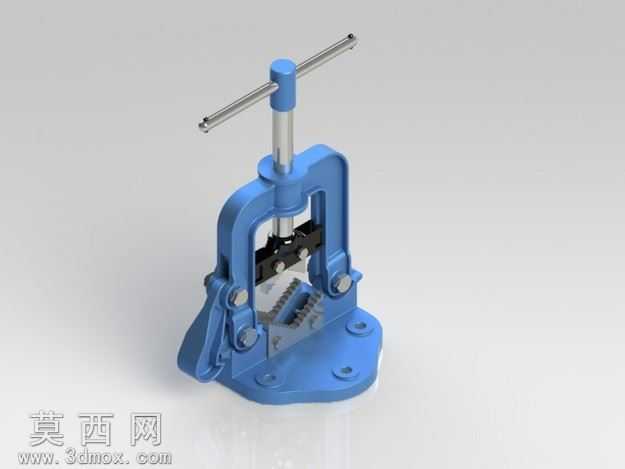

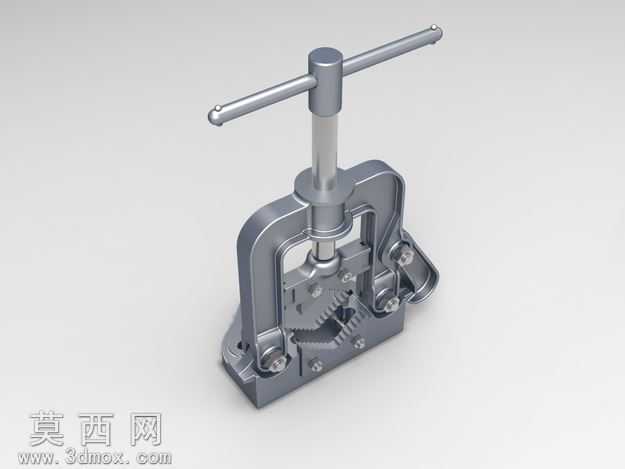

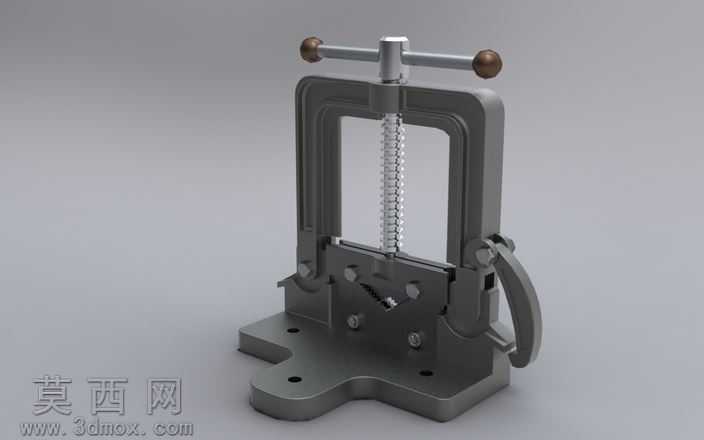

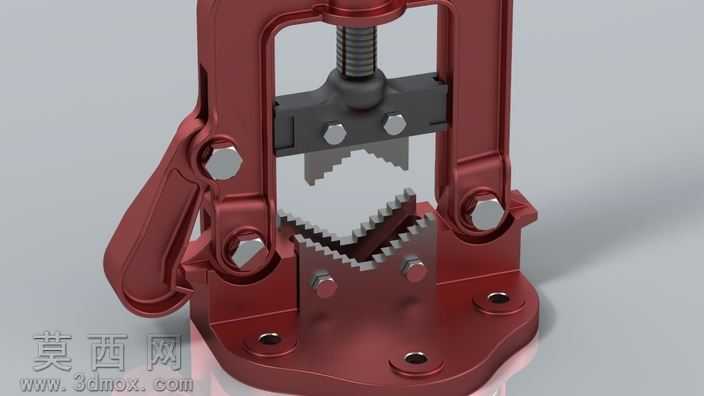

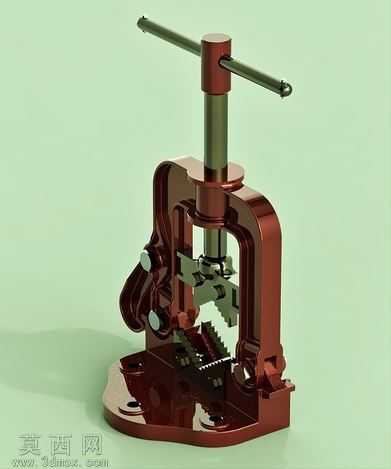

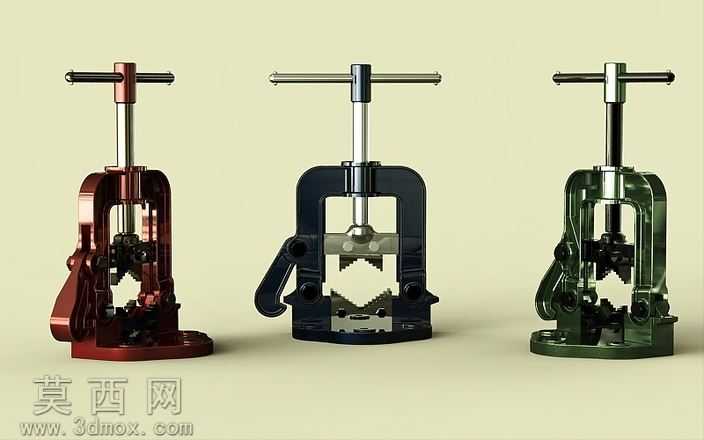

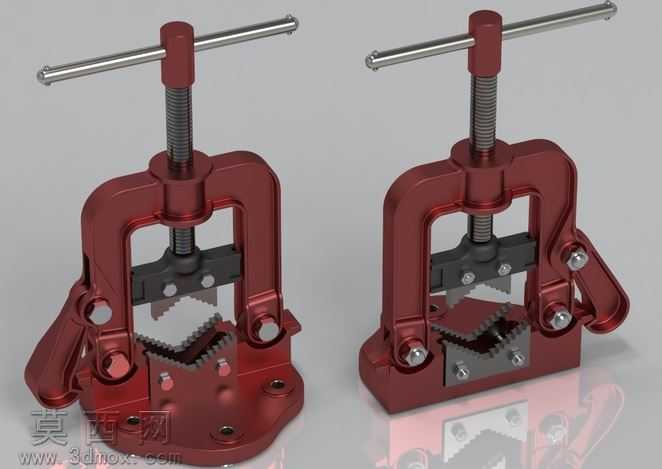

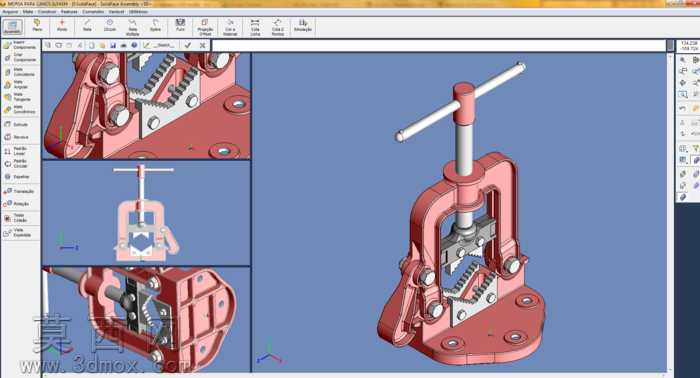

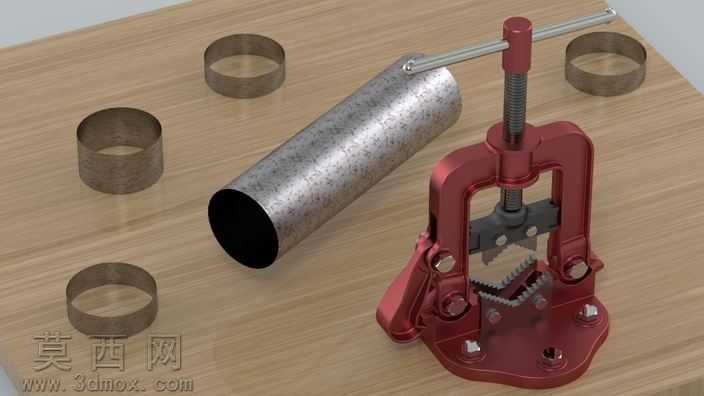

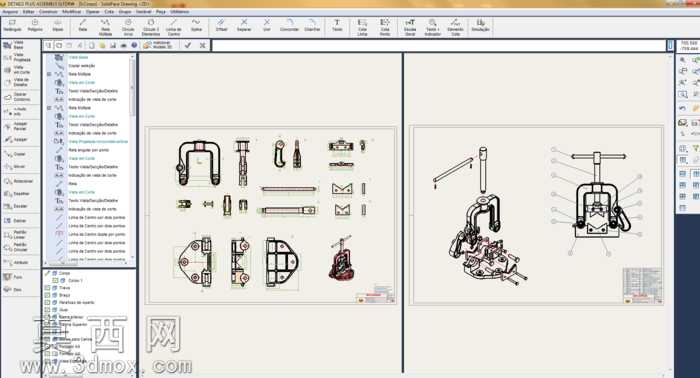

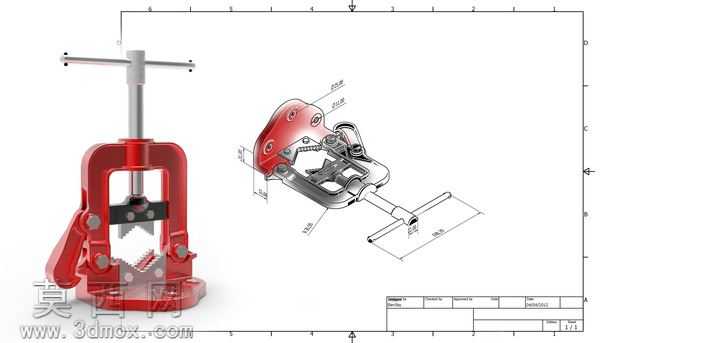

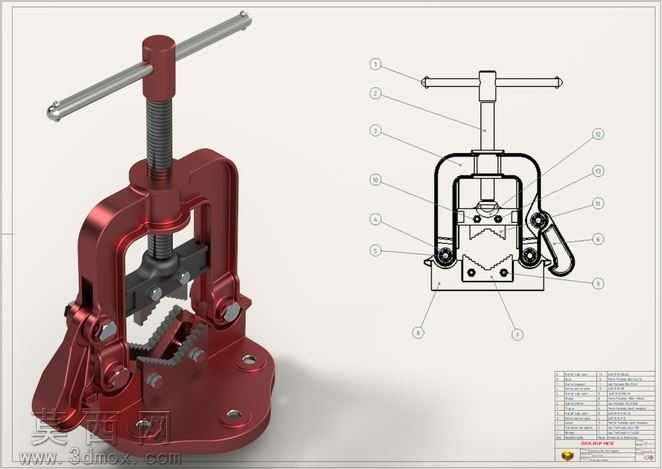

本作品为重型管子台虎钳的三维参数化设计模型，整体采用自顶向下的设计思路完成全结构建模，首先依据管道夹持作业的实际工况确定核心参数，即最大夹持管径、钳体开合行程、丝杆传动比，再逐步拆分各功能部件完成独立建模与装配约束。建模过程中对核心传动结构做了精细化还原：顶部的T型转动手柄采用圆柱特征搭配端部滚花细节建模，匹配梯形传动丝杆的牙型特征，完整还原丝杆与活动压块的螺旋传动配合关系，可模拟转动手柄带动压块上下进给的运动过程。钳身主体采用铸钢件的建模逻辑，通过圆角、拔模、加强筋特征还原铸造五金件的结构特点，底座部分预留三个螺栓安装孔，还原台虎钳台面固定的安装结构；夹持钳口部分单独建模，还原锯齿形咬合齿的阵列特征，上下钳口的齿形做错位对应设计，保证夹持圆管时的咬合力均匀，避免管材打滑。侧边的快开锁紧手柄采用铰接约束建模，还原偏心锁紧结构的转动轨迹，可模拟快速开合钳口的操作逻辑，所有铰接销轴、复位弹簧、锁紧卡扣等小零件均做了等比例还原，无结构缺失。材质渲染阶段，钳身主体采用喷塑红棕金属材质，调整金属粗糙度与反光度参数还原铸件表面的哑光质感；传动丝杆、手柄、销轴等活动部件采用抛光镀铬金属材质，设置较高的反光强度与较低的粗糙度，区分加工件与铸件的材质差异；钳口咬合齿部分做了发黑处理的材质设置，还原热处理部件的深色哑光质感。整体装配过程添加了完整的干涉检查，确保所有活动部件运动时无结构冲突，各零件的配合公差符合五金工具的实际生产标准，模型可直接用于装配演示、结构改进、作业原理教学等场景，完整还原了手动管子台虎钳的机械结构与功能逻辑。
