CA6140车床专用异形铰接支撑构件

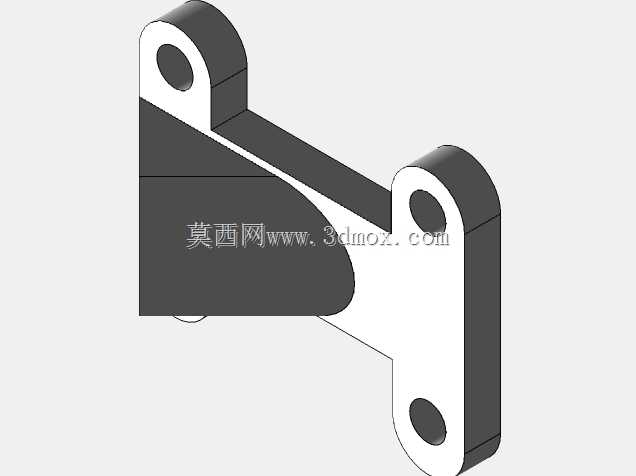

　　这款铰接支撑构件是CA6140普通车床进给箱与溜板箱之间辅助定位机构的核心组成件，日常作业中主要承担两部件间的铰接传动与侧向支撑载荷，抵消车床进给过程中溜板快速移动产生的交变侧向冲击力，避免进给导轨出现偏载磨损。从结构设计逻辑来看，构件整体采用非对称异形布局，上端单耳铰接孔与下端双耳铰接孔的中心距严格匹配CA6140车床原有安装孔位的跨距，无需对床身原有安装基面做二次加工即可直接替换原有磨损件。构件中部的斜向加强筋并非等厚设计，靠近上端铰接位的筋厚比下端位置薄2mm，这一设计是经过有限元载荷校核后确定的，既可以在铰接转动时预留足够的形变余量避免应力集中，又能保证中部支撑段的抗扭刚度满足进给传动的精度要求。安装边界方面，

　　构件上端单耳的厚度与进给箱侧的铰接座槽宽完全适配，装配时无需额外加装调整垫片即可保证铰接间隙控制在0.02mm以内，下端双耳的内槽宽度刚好容纳溜板侧的铰接凸台，三个安装孔的孔径公差统一取H7级，与配套的圆柱销实现过渡配合，装配后铰接转动无卡滞，径向窜动量控制在精度允许范围内。实际应用场景中，这类支撑构件除了用于CA6140车床的进给机构定位，也可适配同安装尺寸的其他普通卧式车床的辅助支撑改造，构件的外露安装面均做了倒角处理，避免装配时刮伤操作人员或床身漆面，所有孔位的端面都做了锪平处理，保证圆柱销装配后端面贴合紧密，不会出现长期作业后销子松动脱出的问题。设计过程中特意将构件的重心设置在两个铰接孔中心连线的中点位置，减少铰接转动时的附加力矩，降低进给过程中的传动阻力，侧面的圆弧过渡结构则是为了避让床身侧面的润滑油管走线，避免构件往复摆动时刮碰油管造成润滑油泄漏。
