定制四缸发动机排气歧管结构设计

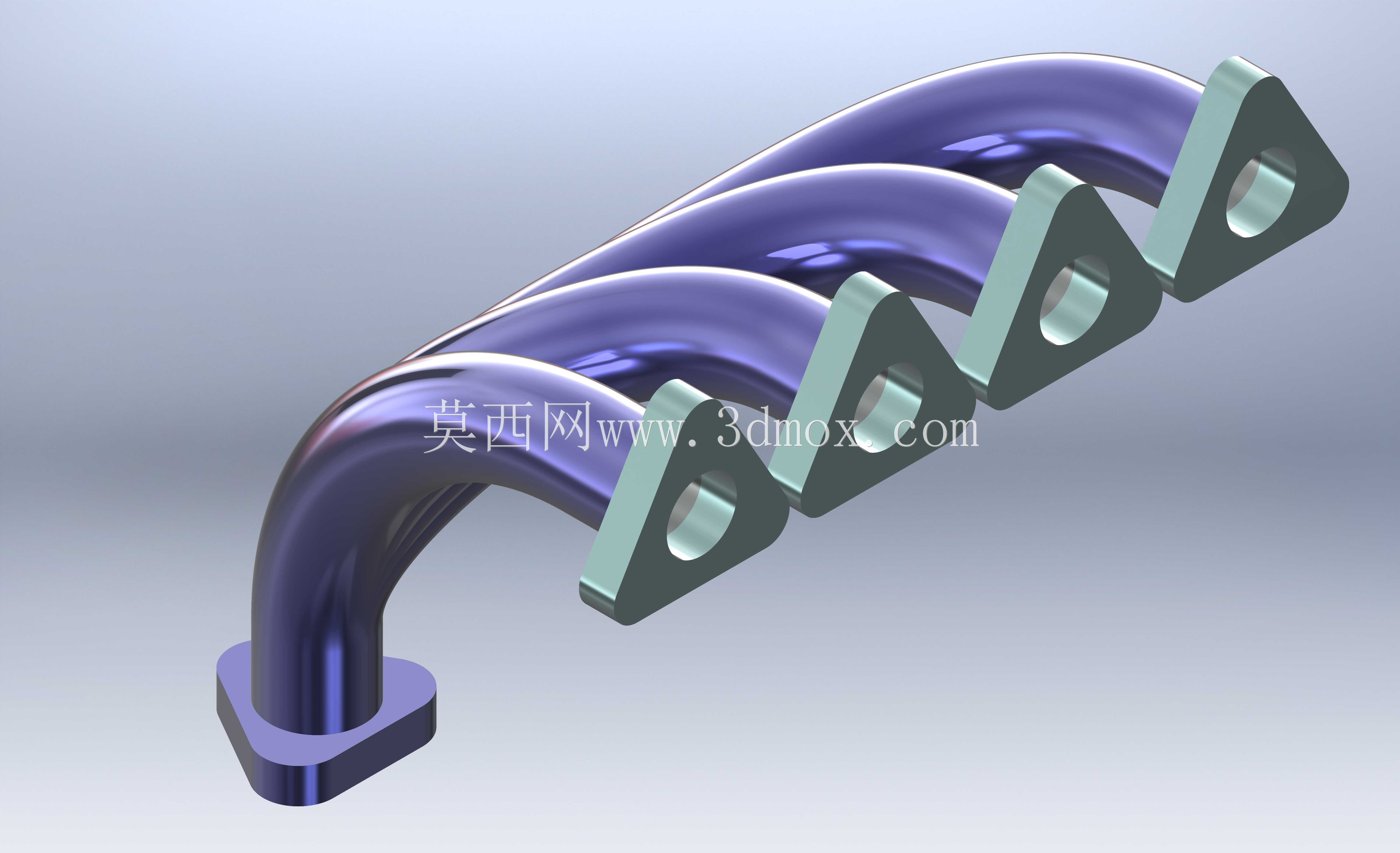

　　这款排气歧管主要适配直列四缸内燃发动机的排气端布局，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，统一输送至后续三元催化、消声等排气后处理单元，在乘用车、小型工程机械、固定式发电机组的动力系统中都有对应的适配场景。从结构设计逻辑来看，四个进气法兰分别对应四个气缸的排气口位置，法兰端面做了平面度公差控制，确保安装时能与缸盖排气侧紧密贴合，避免高温高压废气泄漏，每个法兰上的安装孔位严格匹配缸盖对应螺栓的分布尺寸，安装边界完全贴合对应机型的缸盖端面轮廓，不会与周边的气门室盖、冷却管路、线束固定点产生干涉。歧管的弯管段采用等曲率渐变的流道设计，四个流道的长度经过匹配计算，尽可能降低各缸排气的相互干扰，减少排气背压，

　　避免出现排气紊流影响发动机的扫气效率，弯管的壁厚选取兼顾了高温结构强度与轻量化需求，在长期承受800-900摄氏度排气高温的工况下，不会出现结构变形、开裂的问题。出气端采用单法兰结构，对接下游排气系统的入口，法兰的密封槽设计适配常规的金属密封垫片，能承受排气脉冲带来的交变压力冲击。整个歧管的外形轮廓充分考虑了发动机舱的布置空间，弯管的弯曲角度经过反复校核，既保证流道顺畅无急弯死角，又能避让发动机周边的附属部件，安装时不需要额外改动周边管路布局，可直接对位安装。在细节处理上，各流道与法兰的连接位置做了圆弧过渡，减少应力集中的同时降低气流阻力，法兰的安装孔做了倒角处理，方便螺栓对位穿入，整体结构没有冗余的设计部分，完全围绕排气导通、密封可靠、安装便捷、耐温抗振的实际使用需求展开，可作为同类型定制化排气歧管设计的参考结构，也能用于教学场景中讲解发动机进排气系统的结构原理。
