长条格栅式浴室排水地漏结构设计

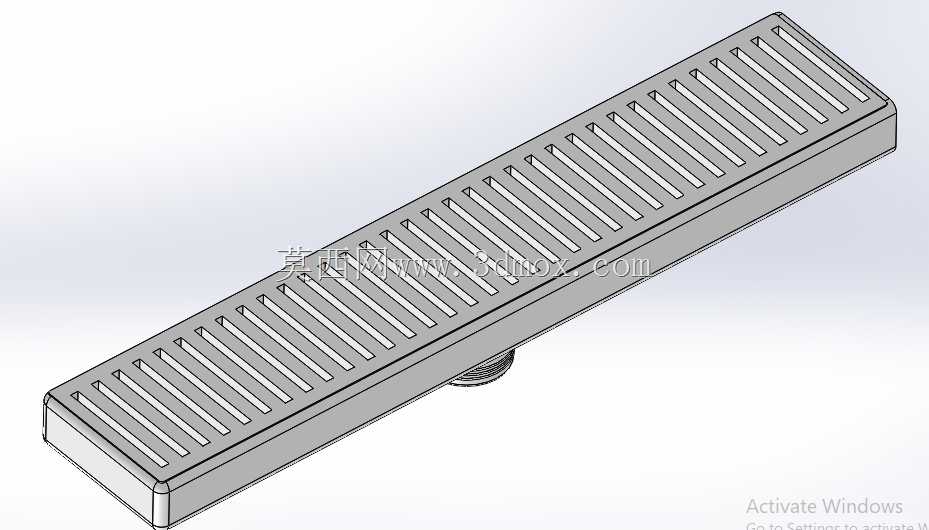

　　这款长条形格栅排水构件主要适配卫浴湿区的地面排水需求，相较于传统圆形地漏，其狭长的外形可以沿淋浴区挡水条、浴室墙角等线性安装位置布置，大幅延长排水截流的有效长度，减少淋浴过程中地面积水的滞留时间，尤其适配大流量顶喷花洒的使用场景，避免短时间内排水通量不足导致的积水漫流问题。从结构设计来看，整体采用一体化的长方槽型主体，上表面排布等间距的竖向格栅条，格栅间隙经过尺寸校核，既能够保证水流快速通过，又可以拦截毛发、大块洗浴杂物，避免杂物落入下水管道造成堵塞，格栅条的棱边做了小圆弧过渡处理，避免清洁时划伤手部，同时减少边角藏污纳垢的死角，日常打理时仅需擦拭表面即可完成清洁。主体下部的排水接口采用标准外螺纹结构，

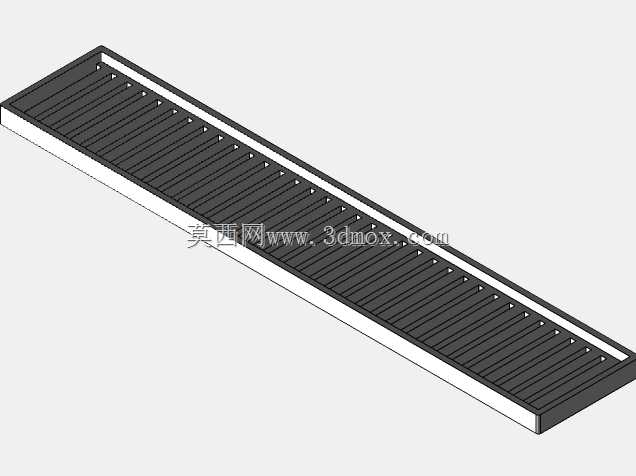

　　能够适配常规的家装下水管道口径，安装时可直接与预埋的下水管段旋接，接口处预留了密封胶圈的安装槽位，能够保证连接位置的密封性，避免渗水漏臭问题。设计过程中优先考虑了安装边界的适配性，整体主体的厚度控制在常规地面铺装的找平层厚度范围内，安装时无需额外抬高地面或过深开凿基层，能够直接嵌入瓷砖铺贴层，上表面格栅盖板与完成后的地面保持齐平，不会出现凸起绊脚或者凹陷积污的问题。格栅条的排布方向与构件长度方向垂直，这种排布方式一方面可以提升整体构件的承重能力，即使偶尔有重物放置在盖板上，也不会出现格栅变形塌陷的问题，另一方面水流顺着格栅间隙下落时，能够沿槽体底部的导流斜面快速汇集到中部的排水口，避免槽体内残留积水滋生异味。槽体内部的底面设计有1.

　　5度的倾斜坡度，全部坡向中部的排水接口，即使有少量泥沙、毛发碎屑被冲入槽内，也会顺着坡度被水流带到排水口位置，不会在槽体两端淤积，日常维护时掀开盖板即可快速清理截留的杂物，无需复杂的拆卸操作。在材质适配的建模逻辑上，整体结构预留了均匀的壁厚，既可以采用铜材镀铬加工，也可以适配不锈钢冲压、ABS注塑等不同加工工艺，不同工艺生产的产品都可以沿用这套结构尺寸，无需重新调整安装位的开孔参数，能够适配不同装修档次的选型需求。安装时可根据淋浴区的实际长度选择对应规格的产品，沿淋浴区的边缘通长布置，相较于多个圆形地漏组合的方案，这种长条形构件的排水连续性更好，没有排水盲区，同时外露的格栅线条简洁，能够适配极简风、工业风等不同的卫浴装修风格，不会破坏地面铺装的整体视觉效果。
