Y型三法兰连通弯管结构设计

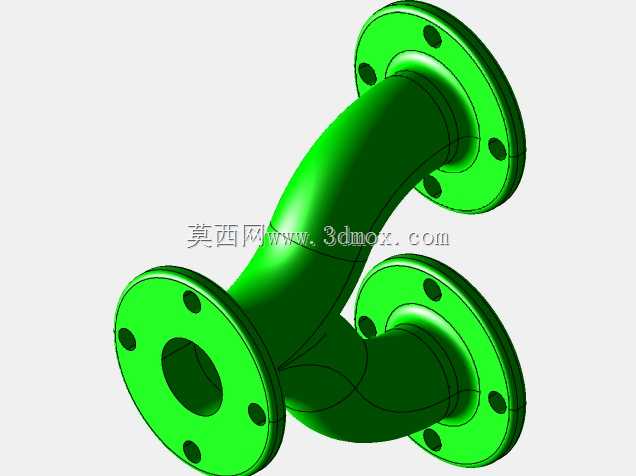

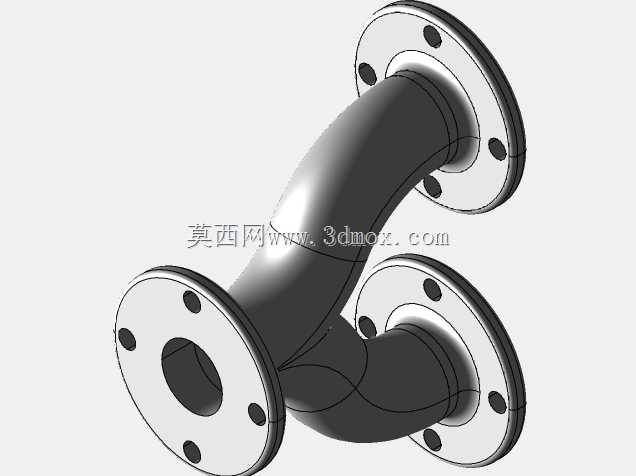

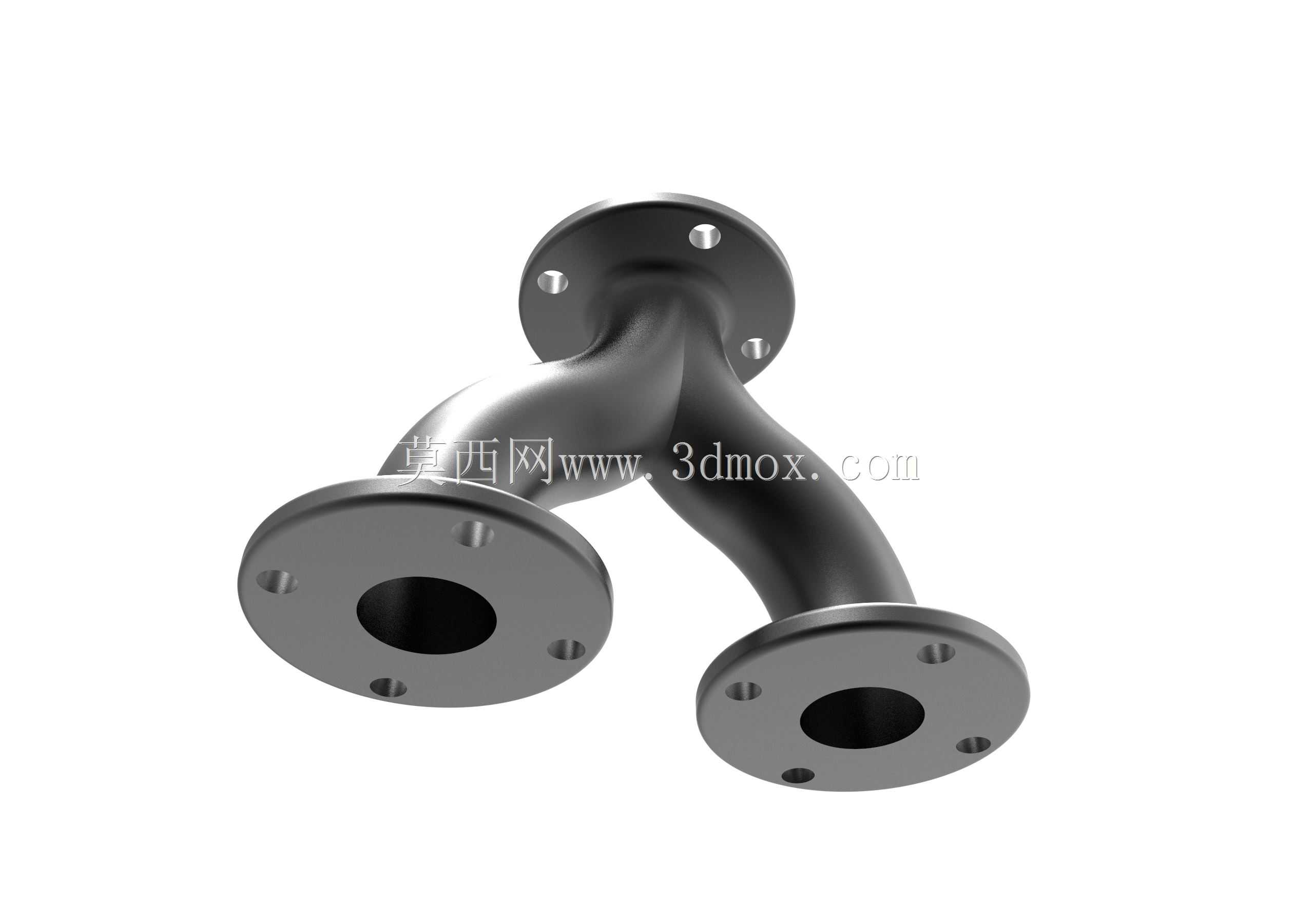

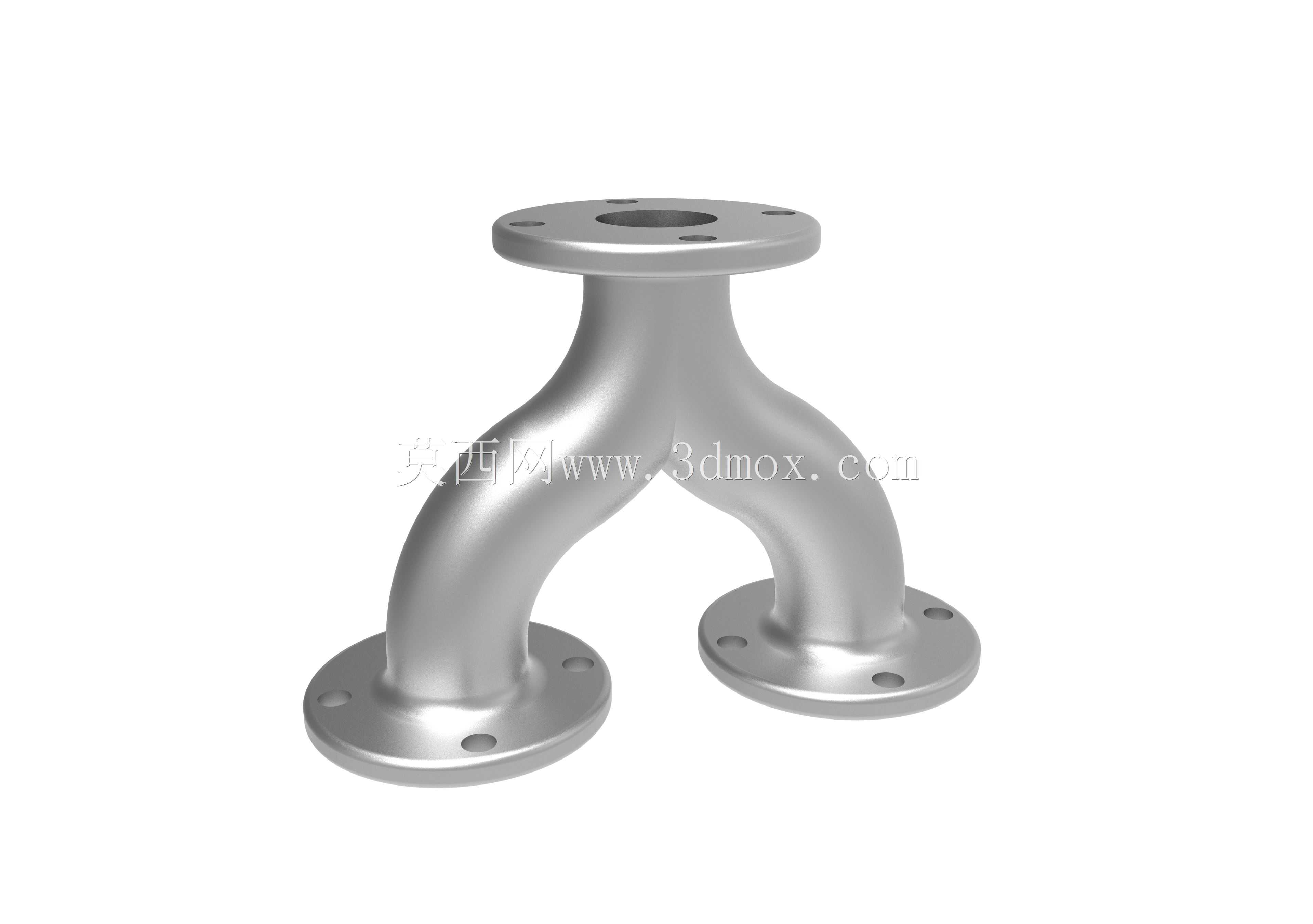

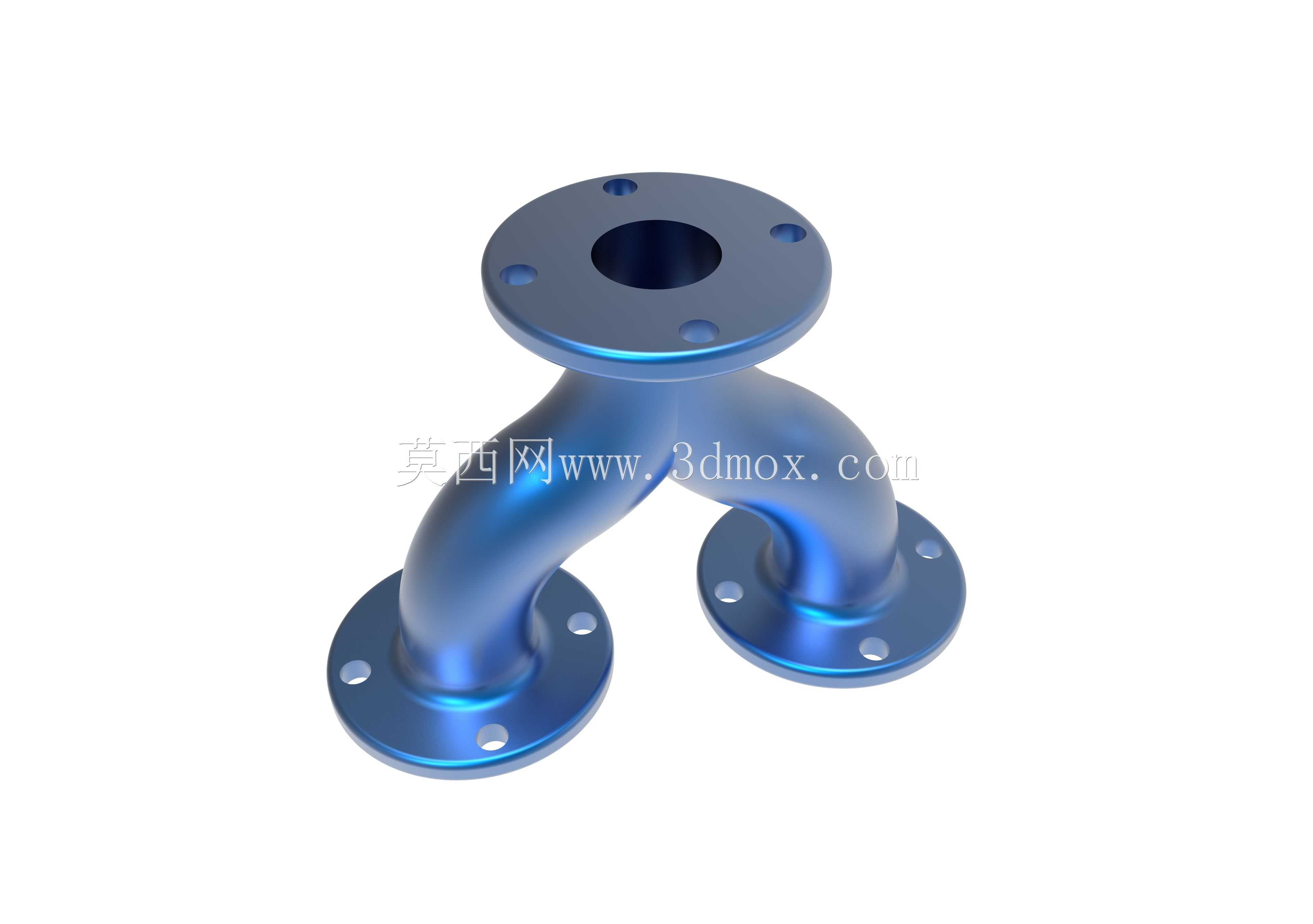

　　这款Y型三法兰连通管件，主要应用在流体管路系统的分流、合流工况中，常见于化工流体输送、市政给排水、暖通循环系统以及机床冷却管路的布设场景，能够实现单路流体向两个不同方向的稳定分流，也可将两路介质汇流至单一主管路输出，相比焊接式三通管件，法兰连接的形式大幅降低了现场安装的对位难度，也为后续管路检修、部件更换预留了操作空间。从结构设计逻辑来看，三个连接端均采用标准凸面法兰结构，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓副与对应管路端的法兰盘压紧密封垫片，实现管路接口的静密封，避免输送介质出现渗漏问题。三个法兰端的中心轴线呈Y型空间分布，其中一个法兰端作为主接口，另外两个法兰端对称分布在主接口轴线的两侧，弯管段采用大曲率圆弧过渡设计，

　　没有直角弯折结构，能够有效降低流体在管路转向、分流过程中的局部阻力，减少介质输送过程中的压损，同时也能避免流体中携带的固体杂质在弯折处沉积堵塞管路。在安装边界的考量上，建模过程中严格控制了三个法兰端面的平面度公差，确保安装时密封垫片能够均匀受压，不会出现局部压合不实的渗漏隐患；弯管段的壁厚根据常规管路输送的压力等级做了等强度设计，法兰盘与弯管主体的衔接位置做了圆弧过渡补强，避免管路承压时在衔接位置出现应力集中导致的结构开裂。实际选型使用时，需要核对三个法兰端的公称通径、螺栓孔中心距与对接管路的参数匹配，安装前需清理法兰密封面的毛刺与杂物，避免密封面夹杂异物影响密封效果；管路布设时要为法兰连接处预留足够的螺栓拆装操作空间，

　　避免后期维护时无法完成螺栓的紧固与拆卸作业。弯管的内表面做了顺滑处理，没有突兀的台阶与凸起，能够减少流体流经时的湍流现象，降低管路运行过程中的振动与噪音，对于输送含细小颗粒的介质工况，这种顺滑流道也能减少颗粒对管壁的冲刷磨损，延长管件的整体使用寿命。
