手动式牙膏挤压器卡套结构设计

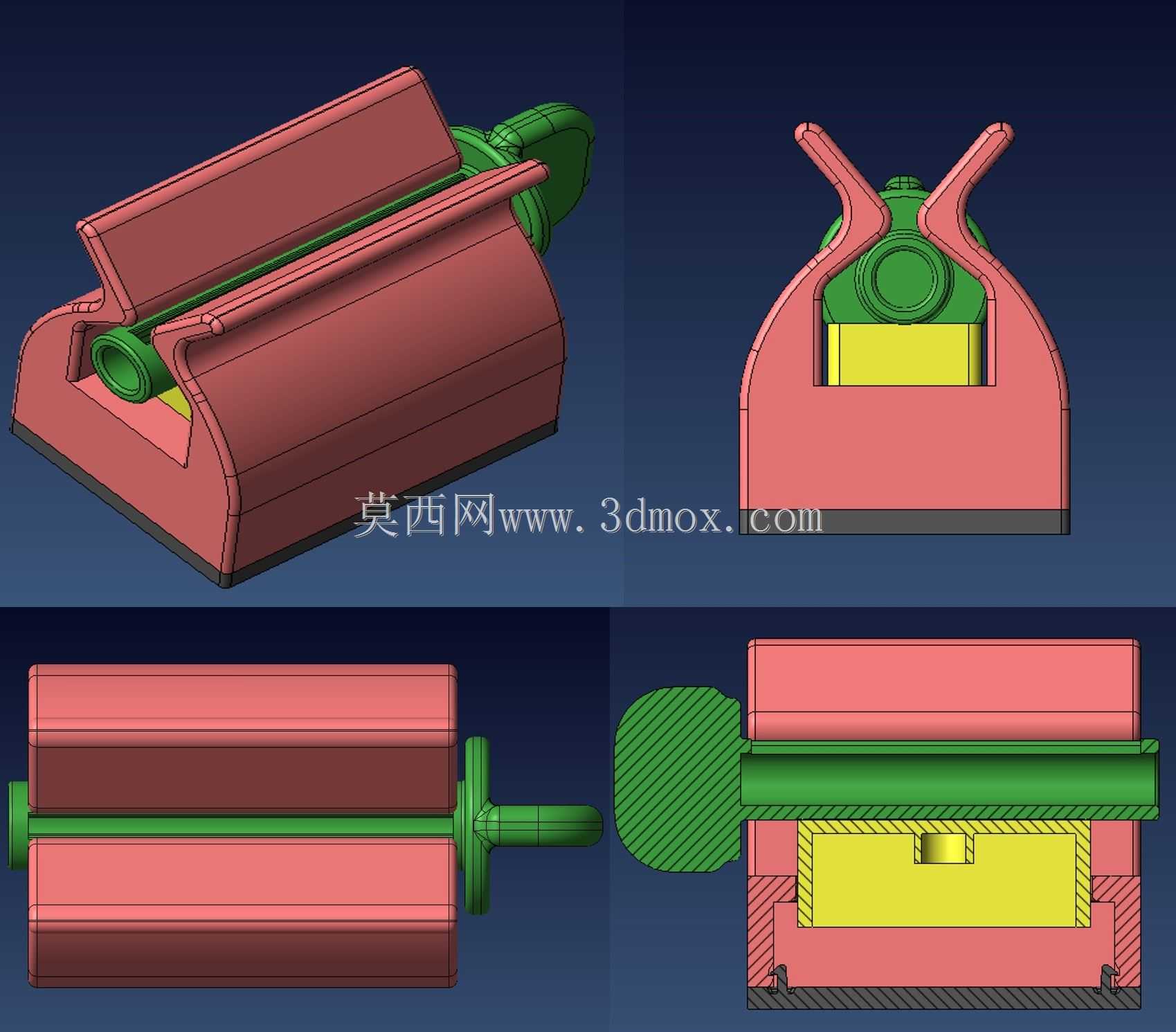

　　这款卡套式挤压器主要面向家用日常场景，也可适配小规格膏状物料的手动挤出作业，核心作用是通过机械挤压的方式将软管内残留膏体完全挤出，避免软管尾部残留造成的物料浪费，相比手动捋挤的方式，施力更均匀，挤出量可控，也不会出现膏体从软管尾部反向溢出的问题。从结构设计来看，整体采用对开式卡套腔体作为主体承载结构，腔体内部做了适配标准牙膏管外径的圆弧容置槽，能够将整支牙膏管完全包覆在腔体内，避免挤压过程中软管出现弯折、鼓包的问题；前端设置了带滚花的旋拧驱动结构，转动驱动端时，内部的压辊会沿着软管轴向逐步推进，压辊与腔体内壁的间隙控制在1.2mm，刚好可以压平软管管壁，将管内膏体持续向管口方向推送，不会出现膏体回流的情况。

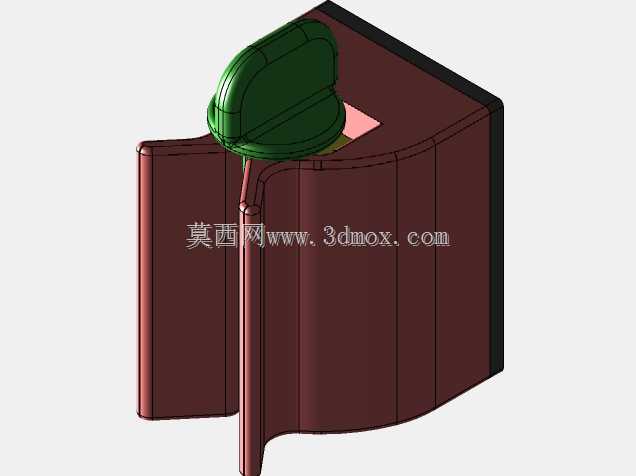

　　上部的对开翻盖采用铰接结构与腔体主体连接，翻盖闭合后与腔体形成完整的封闭容腔，翻盖边缘做了1mm的止口定位，闭合后不会出现错位松脱，更换牙膏管时只需翻开翻盖即可完成装填，操作步骤简单，不需要额外的紧固件拆装。两侧的V型开合把手做了圆弧过渡处理，握持施力时不会硌手，把手与腔体为一体化结构，没有额外的拼接缝隙，日常使用时残留的膏体也很容易擦拭清理。从安装边界来看，整体外形为规整的类长方体结构，长度适配常规120g-180g规格的牙膏管尺寸，宽度控制在80mm以内，不需要额外的固定安装结构，直接放置在洗漱台平面即可使用，底部做了0.5mm的平面凸边，放置时的稳定性更好，不会因为旋拧施力出现侧滑。设计过程中针对压辊的推进螺距做了多轮验证，

　　最终选定的螺距参数可以保证转动一圈的挤出量在0.5g左右，刚好匹配单次刷牙的牙膏用量，不会出现挤出量过多的问题；压辊表面做了防滑纹理处理，挤压过程中不会与软管表面出现相对打滑，保证挤压力能够均匀作用在管壁上，也不会刮破软管的铝塑复合层。腔体的壁厚控制在2.5mm，采用常规注塑工艺即可生产，结构没有倒扣等复杂特征，模具开模成本低，适合批量量产，所有棱边都做了R1的圆角处理，日常使用时不会出现划伤手的问题。
