标准滚子链外链节传动结构设计

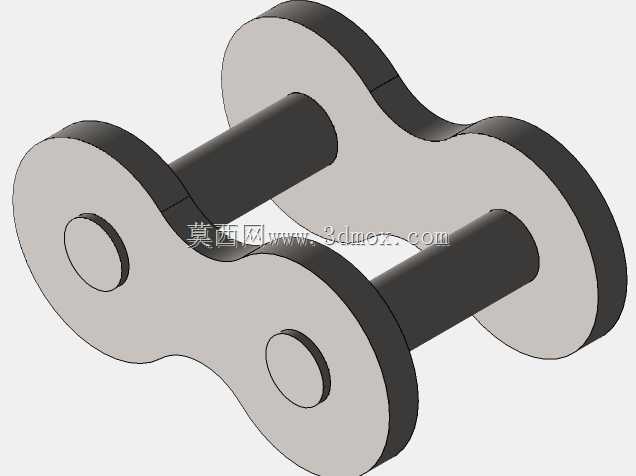

　　作为传动系统里应用极广的基础部件，滚子链外链节的设计直接决定整根链条的抗拉强度与运行稳定性，这类链节是组成标准传动链条的核心单元，在各类需要精准传动比、大载荷传递的工况中都能见到它的身影，从普通机床的主轴进给传动，到输送线的动力传递，再到农机、摩托的动力传输结构，外链节的结构合理性直接影响整套传动机构的使用寿命。从结构设计逻辑来看，外链节由两片对称冲压成型的外链板与两根过盈配合的销轴组成，外链板采用8字形的轮廓设计，并非单纯为了减重，而是通过等强度设计思路，让链板各个截面的受力尽可能均匀，避免在受拉工况下出现局部应力集中导致的断裂问题，链板两端的销轴孔与销轴采用过盈压装的配合方式，确保链板与销轴之间不会发生相对转动，

　　工作时的转动副完全由销轴与内链节的套筒配合形成，这样的配合设计能把磨损集中在销轴与套筒的接触面上，方便后续维护时单独更换磨损部件。在安装边界的考量上，这类外链节的尺寸完全匹配对应规格的链条节距参数，销轴的外露长度严格控制在标准范围内，既保证压装后外链板不会松脱，又不会因为销轴过长和相邻链节、护板发生运动干涉，链板的厚度、销轴的直径都和对应链条的破断载荷直接挂钩，设计时需要根据传动系统的额定载荷、动载系数核算安全系数，通常静载下的安全系数要控制在5倍以上，应对频繁启停、正反转的冲击工况时还要进一步提升安全冗余。实际应用中，外链节和内链节交替铰接组成整根链条，和链轮轮齿啮合时，外链板的内侧轮廓要和链轮齿侧留有合理间隙，

　　避免啮合过程中出现卡滞、偏磨的问题，销轴的端面通常会做倒角处理，方便装配时快速压入外链板孔，同时也能去除压装过程中产生的毛刺，避免运行过程中毛刺脱落进入铰接副加剧磨损。设计这类链节时还要考虑链条运行时的多边形效应影响，链板的轮廓不能和链轮齿根发生碰撞，铰接处的间隙要控制在合理范围，间隙过大会导致传动回程误差增大、运行噪音升高，间隙过小则会让铰接处转动阻力变大，加剧磨损提升能耗。在不同的应用场景下，外链节的细节设计也会做对应调整，比如用于腐蚀环境的传动链，外链板会做表面镀层处理，销轴选用不锈钢材质；用于高速传动的链条，外链板会做精密冲裁并做去应力处理，减少高速运行时的动不平衡量，销轴表面做硬化处理提升耐磨性能。
