双排滚子传动链条结构三维设计

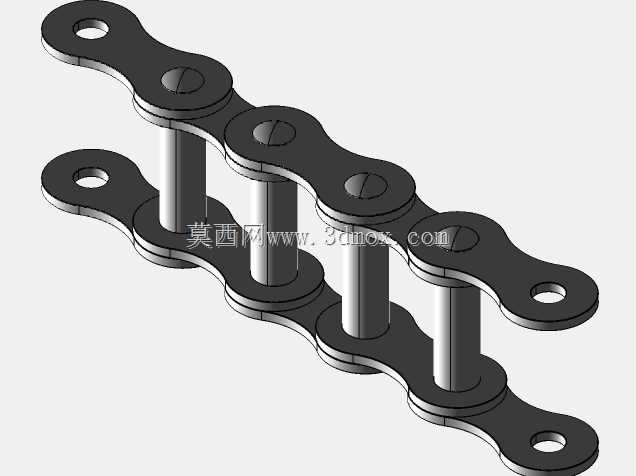

　　这款双排滚子链条的结构设计，核心围绕重载传动场景的载荷分布需求展开，区别于单排链条的单侧受力结构，双排布局可在同等节距规格下，将传动过程中的拉伸载荷均匀分配到两排链板上，适配机床主轴传动、输送线重载驱动、农机动力传输这类对传动扭矩要求较高的工况。从实际应用角度看，这类链条常搭配同节距双排链轮使用，安装时需要严格控制两排链轮的共面度，一旦链轮出现偏斜，会导致单侧链板受力骤增，加速销轴与套筒的磨损，严重时甚至会出现链板断裂的故障。设计过程中，首先确定了链板的外形轮廓，采用8字形的等强度结构，在保证链板最小截面抗拉强度的前提下，尽可能降低链板运动过程中的惯性力，避免高速传动时出现过大的动载荷。销轴与外链板采用过盈配合固定，

　　内链板与套筒同样为过盈连接，而套筒与销轴、滚子与套筒之间则保留合理的间隙配合，既保证链条铰接处可以灵活转动，适配链轮啮合时的角度变化，又能留存润滑脂的存储空间，减少干摩擦带来的损耗。滚子的设计是整个链条的关键受力点之一，啮合过程中滚子会直接与链轮齿面接触，工作时滚子可绕套筒自由转动，将滑动摩擦转化为滚动摩擦，大幅降低齿面与链条自身的磨损量，同时滚子的外径尺寸需要与链轮齿沟圆弧精准匹配，保证啮合过程平稳无卡滞，避免传动时出现冲击、跳齿的问题。从安装边界来看，这款链条的链节为等节距设计，单节铰接转动角度有明确限制，选型搭配链轮时，需要根据传动比确定链轮的最小齿数，避免包角过小导致啮合齿数不足，

　　同时张紧装置的调节行程需要预留至少两个链节的长度，方便后期磨损后的张紧调整，以及链条拆装维护。链板的厚度、销轴的直径都经过载荷校核，可承受额定范围内的交变拉伸载荷，适配多尘、有少量润滑的常规工业工况，日常维护时只需定期向铰接处加注润滑脂，即可有效延长使用寿命，避免销轴与套筒出现早期磨损失效。
