等节距圆柱螺旋压缩弹簧结构设计

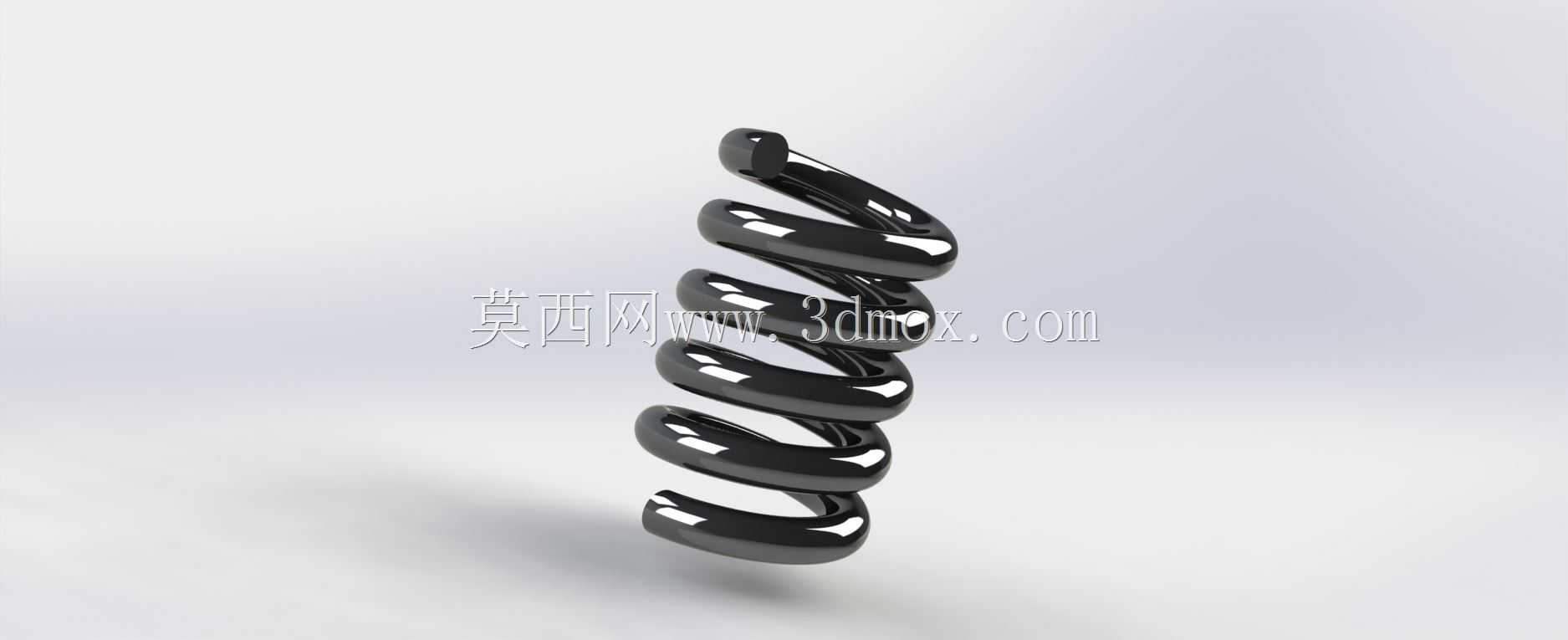

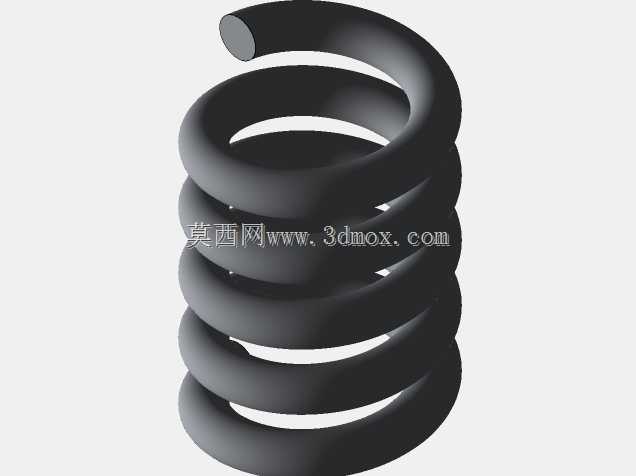

　　这款圆柱螺旋压缩弹簧是机械结构中最常用的弹性储能元件，在各类机床、自动化输送线、工装夹具、阀门执行机构中都有广泛应用，核心作用是通过轴向受压产生的弹性形变，实现缓冲吸震、复位施压、载荷补偿、行程限位等功能，是设备运行稳定性保障中不可缺少的基础零件。从设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，簧丝截面为标准圆形，整体无端部并圈磨平的特殊处理，属于通用型压缩弹簧构型，建模过程中严格遵循螺旋线扫掠的成型逻辑，簧丝中心线的螺旋升角、节距参数保持全程一致，避免出现节距偏差导致的刚度不均问题。在实际选型应用中，这类弹簧的安装边界需要重点关注：弹簧外径要匹配安装孔的内径预留0.5-1mm的装配间隙，避免压缩过程中弹簧外径膨胀卡滞；

　　弹簧内径要适配安装导杆的外径，预留0.3-0.8mm的间隙，防止弹簧受压失稳出现侧弯变形；自由长度需要结合工作行程、预压量、极限压缩量来确定，通常预压量设置为自由长度的10%-15%，保证初始安装状态下弹簧就有足够的预紧力，避免设备运行过程中出现弹簧松脱异响。从功能特性来看，这款等节距弹簧的刚度为线性值，载荷与形变量呈严格的正比关系，便于在设计阶段精准计算不同压缩量下的输出弹力，适合载荷变化规律明确、行程固定的工况，比如机床夹具的压紧复位、气动阀门的阀芯复位、输送线末端的缓冲挡停等场景。建模过程中对簧丝的过渡圆角、螺旋线的首尾衔接都做了平滑处理，避免出现应力集中的尖角，还原实际加工中弹簧冷卷成型后的真实形态，

　　结构工程师可以直接调用该模型进行装配干涉检查、运动仿真验证，也可以在此基础上调整簧丝直径、弹簧中径、有效圈数、自由长度等参数，快速衍生出适配不同载荷、不同安装空间的同类型弹簧模型，大幅缩短通用弹性元件的建模周期。在实际设备装配中，这类弹簧的工作行程不能超过其极限压缩量的80%，否则会出现簧丝塑性变形，导致弹簧刚度下降、自由长度缩短，无法满足设计要求的弹力输出，因此在选型匹配时需要结合设备的最大冲击载荷、最大工作行程，核算弹簧的最大剪应力，确保其在材料许用应力范围内工作，延长弹簧的使用寿命。
