CA6140机床专用连接支座结构设计

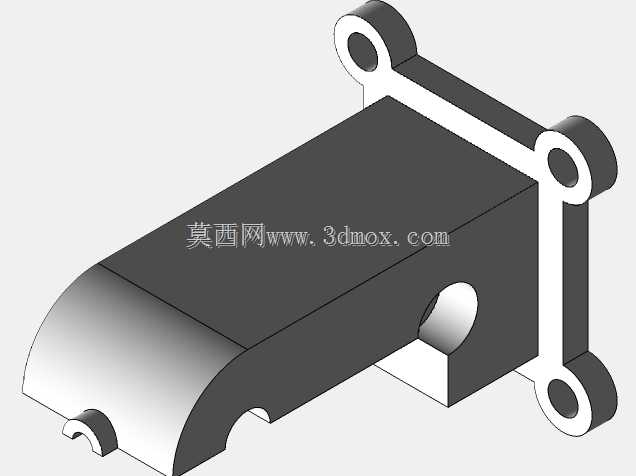

　　该零件作为CA6140普通车床的配套连接支撑构件，主要应用在车床溜板箱与进给机构的衔接部位，承担传动部件的定位支撑与载荷传递作用，实际运行中需要承受进给运动产生的交变径向载荷与小幅冲击，因此结构设计上优先保障安装定位精度与结构刚性。从结构形态来看，零件主体采用箱式块体构型，一侧设置圆弧过渡的弧形包覆面，用于贴合配套轴类部件的外圆柱面，实现径向定位约束，避免传动过程中出现径向窜动；另一侧延伸出带同轴安装孔的双耳连接结构，三个安装孔沿竖直方向同轴排布，孔位公差按照IT7级精度控制，可与床身侧的预装定位销实现间隙配合安装，安装时无需额外配做销孔，能够直接完成对位装配，大幅缩减现场装调的工时消耗。零件中部开设的横向通孔用于穿装锁紧销轴，

　　装配完成后可通过销轴端部的锁紧螺母实现轴向预紧，让支座与被支撑部件形成刚性连接整体，避免机床启停、换向瞬间产生的冲击导致连接松动。设计过程中针对安装边界做了充分校核，零件的整体外轮廓尺寸完全适配CA6140车床对应安装位的预留空间，安装耳的厚度、孔位中心距均严格匹配车床原有安装基准，替换原有老旧支座时无需对床身安装面做二次加工，可实现直接互换。结构上所有棱边均做了R2-R3的圆角过渡处理，一方面消除热处理过程中的应力集中风险，避免长期受载出现裂纹失效，另一方面也能减少装配过程中锐角对操作人员的划伤风险。弧形包覆面的内径尺寸与被支撑轴径的配合公差选用H7/h6间隙配合，既保证装配时能够顺利对位，又能控制配合间隙在0.02mm以内，

　　避免支撑间隙过大导致传动精度下降。零件的壁厚设计遵循等强度原则，主体承载部位壁厚设置为8mm，安装耳部位因为要承受螺栓预紧力与交变载荷，局部加厚至12mm，在保证整体结构强度满足额定载荷1.5倍安全系数的前提下，尽可能控制零件整体重量，降低对床身安装面的附加载荷。实际应用中，该支座除了承担基础的支撑定位作用外，还能隔绝进给传动产生的小幅振动向床身传递，配合接触面间的薄铜垫片可进一步提升阻尼减振效果，保障车床进给运动的平稳性，提升加工工件的表面光洁度。建模过程中所有特征均采用参数化驱动，后续如果需要适配同系列其他型号车床的安装尺寸，仅需修改孔位中心距、安装耳厚度、弧形面内径等关键参数即可快速生成衍生型号，无需重新搭建整体模型，能够大幅提升同系列零件的设计迭代效率。
