CA6140机床用多安装位支撑支架结构

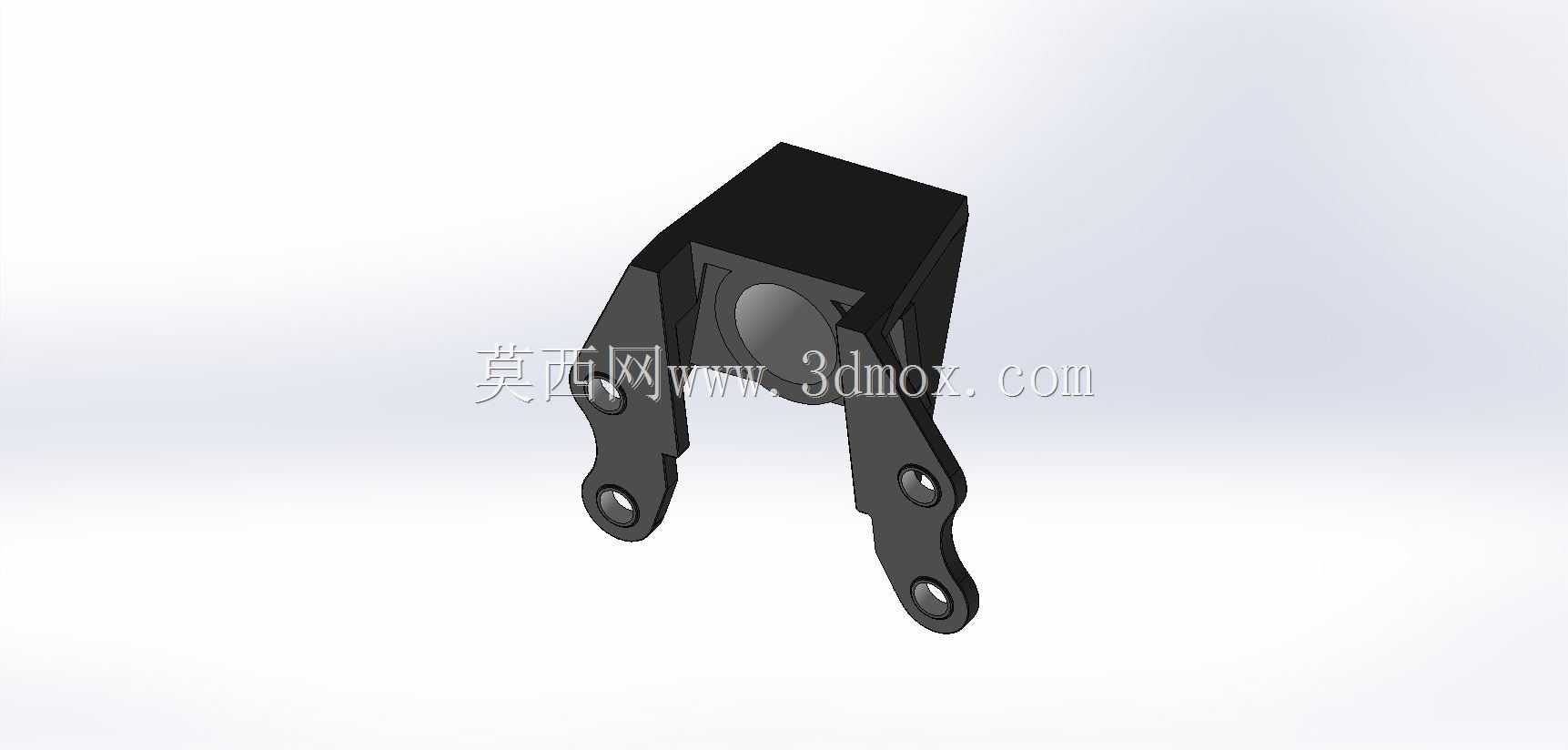

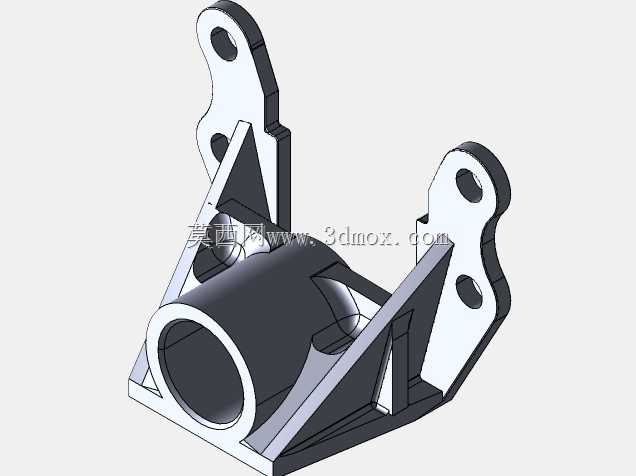

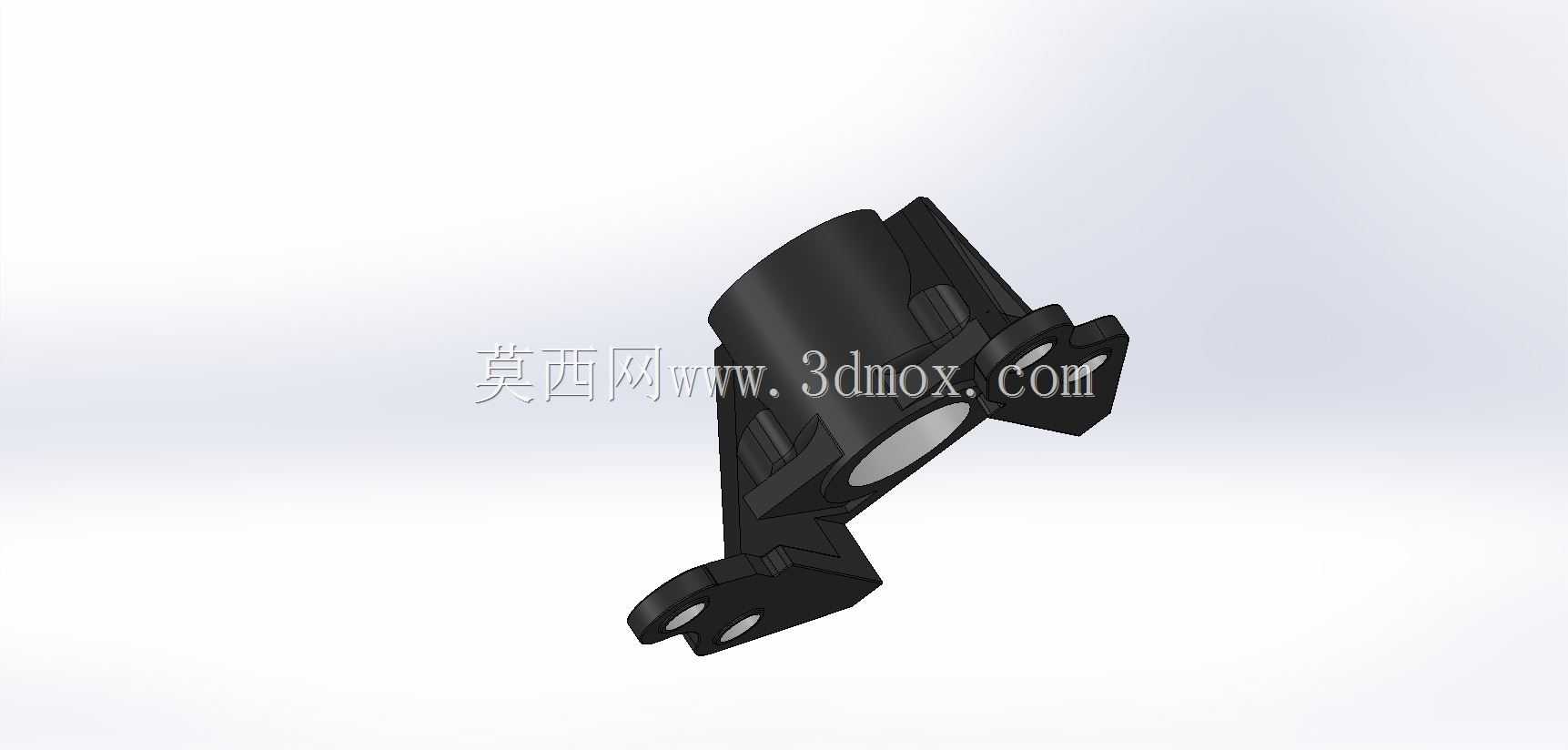

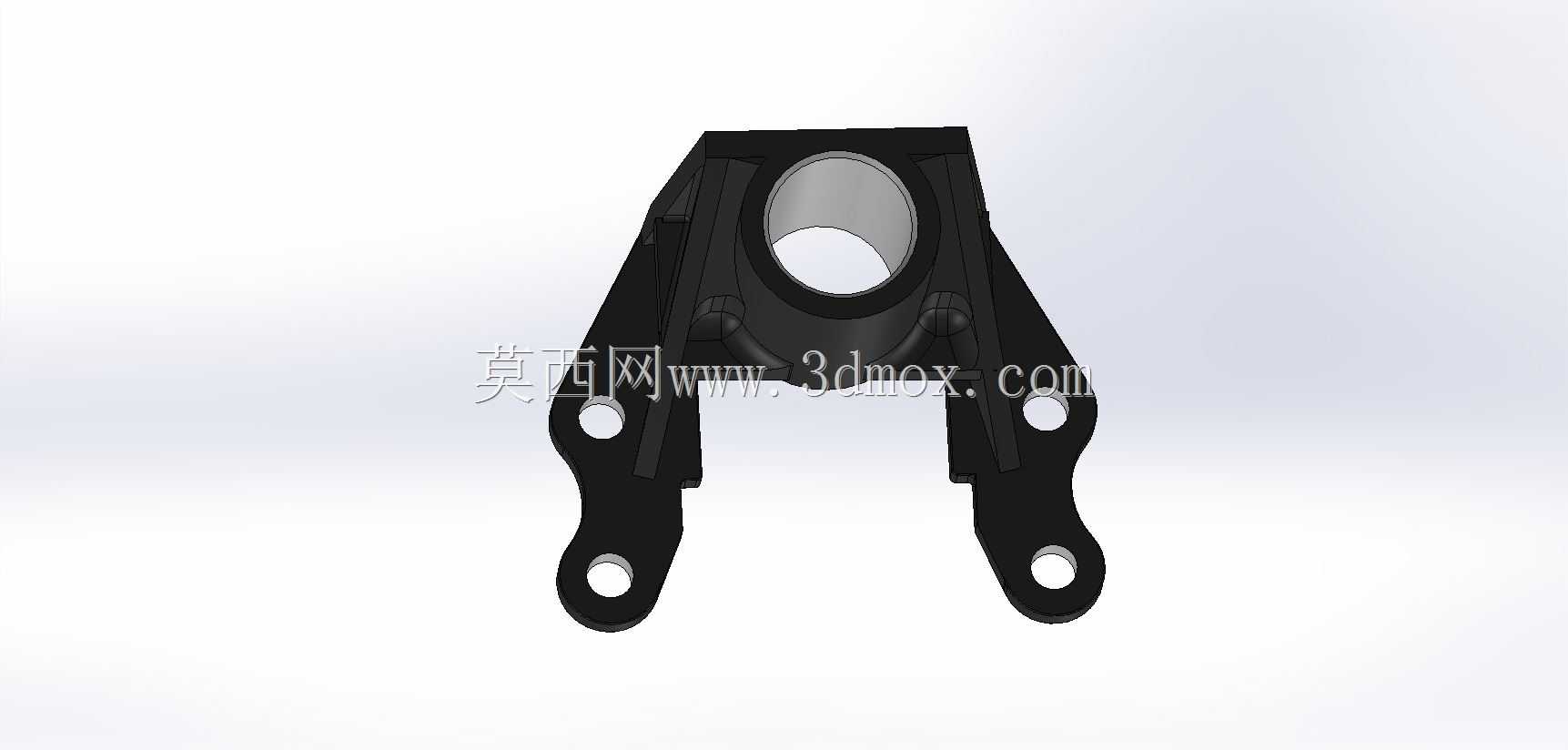

　　这款支架是CA6140系列普通车床传动与执行机构连接的核心承载构件，在机床整体布局中承担着轴系部件定位、载荷传递、运动限位的多重作用，日常工况下需要持续承受主轴箱传递来的交变切削载荷，以及进给机构往复运动带来的周期性振动，因此结构设计上优先保障了刚性与安装同轴度的双重要求。从结构形态来看，支架主体上部设置了大直径镗孔，用于配套安装轴套类零件，孔位的同轴度公差直接决定了配套轴系的回转精度，建模过程中严格遵循车床主轴相关安装位的同轴度设计规范，孔壁预留了足够的壁厚来承受径向载荷，避免长期切削振动下出现孔位形变导致的精度流失。支架两侧向下延伸出对称的支臂结构，每侧支臂上设置了上下两个同轴安装孔，用于将整个支架固定在床身对应的安装基面上，

　　四个安装孔的孔位间距严格匹配CA6140车床床身的预装螺孔位置，安装时无需额外进行基面修配即可完成定位，支臂与上部主体的连接位置做了大圆弧过渡处理，有效降低应力集中系数，避免机床重载切削时连接位置出现断裂风险。从安装边界来看，支架整体外轮廓完全适配CA6140车床对应安装腔的内部空间，不会与周边的进给光杆、操纵杆、润滑管路等部件产生运动干涉，支臂的厚度经过载荷校核，在满足刚性要求的前提下尽可能控制了整体重量，降低床身安装基面的承载负担。实际应用中，这类支架一旦出现磨损或者形变，会直接导致对应轴系的回转精度下降，反映到加工端就会出现工件圆柱度超差、表面振纹等问题，因此建模时对各个安装孔的位置度、配合面的平面度都做了严格的尺寸约束，

　　完全还原实物的装配关系，既可以作为机床维修时的备件测绘参考，也能用于机床改造时的结构校核，帮助设计人员快速验证支架与周边部件的装配间隙，提前排查干涉风险。上部镗孔的端面设置了止口结构，用于配套密封端盖的安装，能够阻挡切削液、金属切屑进入轴承配合位置，延长内部轴系零件的使用寿命，支臂上的安装孔均设计为沉孔结构，安装螺栓后螺栓头部不会突出支臂表面，避免与周边运动部件发生刮蹭。
