三旋钮可调式环形限位固定构件

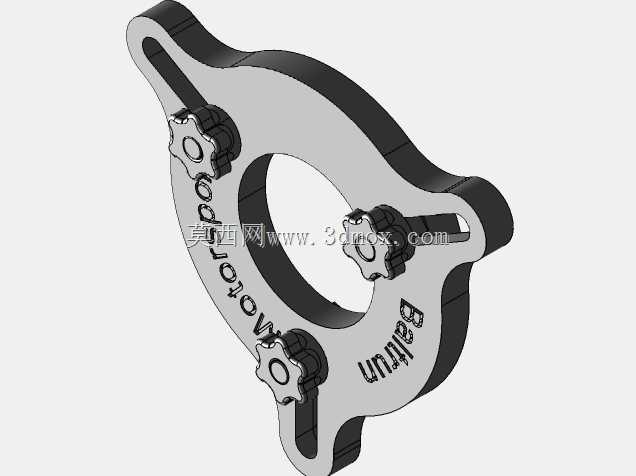

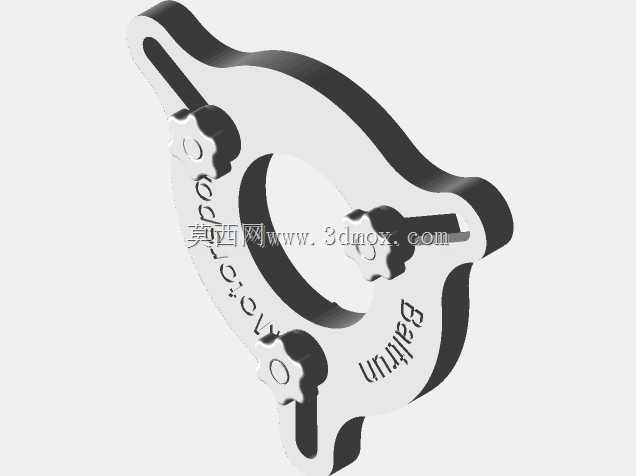

　　这款环形固定构件的设计，最初是针对小排量内燃机组改装场景下的点火正时校准限位需求开发，在摩托赛车动力改装、小型通用汽油机调试的作业场景中，这类构件需要同时满足快速拆装、多点位锁紧、适配不同安装基面公差的使用要求。从结构逻辑来看，主体采用带三个延伸支耳的环形本体设计，中心通孔的内径尺寸匹配常见的单缸发动机曲轴端安装基准，三个支耳沿环体周向呈非等角分布，对应安装位周边的三个空闲螺栓孔位，避免与周边的缸头散热片、点火线圈支架产生空间干涉。每个支耳上集成的星型旋钮锁紧结构，不需要额外使用扳手类工具，徒手即可完成锁紧与松脱操作，旋钮端面的滚花结构增大了操作时的接触摩擦力，即使手上沾有机油污渍也能顺利施力。

　　设计阶段特意将三个锁紧点的行程做了差异化设置，靠近环体缺口位置的旋钮行程比另外两个长2mm，用来补偿安装基面因铸造公差带来的平面度误差，安装时不需要额外加装调整垫片，通过三个旋钮的进给量微调就能让环体与安装基面完全贴合，不会出现局部翘起导致的限位偏移。环体本体上的两处标识刻印区域做了下沉0.3mm的凹槽处理，避免长期使用过程中标识被摩擦磨损，同时凹槽边缘做了R0.5的圆角过渡，不会在拆装时划伤操作人员的手部。从安装边界来看，环体最大外轮廓尺寸控制在120mm以内，厚度仅8mm，安装完成后突出安装基面的高度不超过15mm，不会占用周边的管线布置空间，三个支耳上的长条形调节槽允许环体在安装时做±15°的周向角度调整，

　　适配不同点火提前角的调试需求。这类构件除了内燃机调试场景外，也可用于小型试验台架的轴端限位、工装夹具的快速压紧结构，只要安装基面的轴径与中心通孔匹配，都可以通过调整旋钮位置实现可靠固定，结构本身没有易损件，环体采用铝合金材质做硬质阳极氧化处理，旋钮采用钢制件做发黑处理，长期在油污、震动的工况下也不会出现锈蚀或锁紧失效的问题。在建模过程中，特意对所有的棱边做了去毛刺处理的工艺倒角，所有配合面的公差按照IT7级精度设置，既保证了安装时的配合顺畅，也不会因为间隙过大导致锁紧后出现晃动。
