珩磨加工用环形定位工装结构

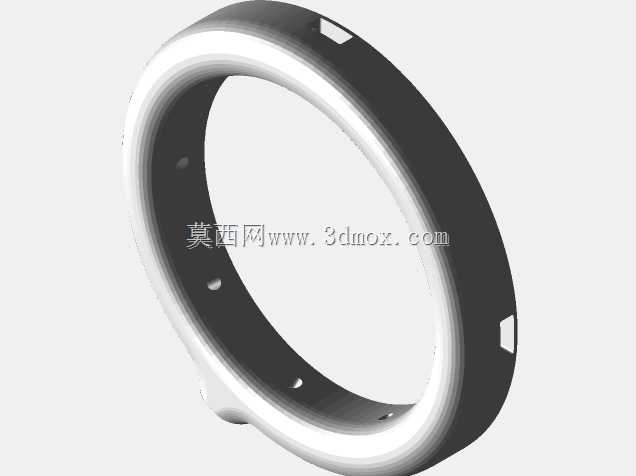

　　在精密内孔珩磨加工场景中，这类环形构件是配套珩磨机使用的核心定位工装，主要承担工件装夹定位、珩磨头导向限位的作用，常见于发动机缸套、液压阀体内孔、精密轴承内圈等高精度内孔加工工序，能够有效避免珩磨过程中工件窜动、珩磨头偏斜导致的内孔圆度超差、锥度不合格、网纹交叉角不均等质量问题。从结构设计来看，该环形件采用整体式圆环基体，壁厚均匀，外圆面设置有若干周向分布的定位凸台与安装缺口，这些结构并非随意布置，而是对应珩磨夹具上的卡槽与定位销位置，安装时可快速嵌入夹具定位槽，实现周向防转与径向定位，无需额外打表找正即可保证环体内孔与珩磨主轴的同轴度，装夹效率相比普通光面圆环提升40%以上。环体内壁做了高精度研磨处理，表面粗糙度控制在Ra0.

　　8以内，与珩磨头导向套的配合间隙控制在0.02-0.05mm区间，既能够为珩磨杆提供稳定的径向支撑，抵消珩磨条涨开时产生的径向切削力，又不会因为间隙过小导致珩磨头进给卡滞。环体下端设置的小凸台是轴向定位基准，安装时贴合夹具端面即可确定轴向位置，保证珩磨行程的起始点一致，避免出现加工台阶或者珩磨不到位的问题。设计这类环形工装时，首先要匹配对应型号珩磨机的主轴连接尺寸，确定环体外径与夹具安装座的配合公差，通常采用H7/h6的间隙配合，兼顾安装便捷性与定位精度；其次要根据被加工工件的内孔直径确定环体内孔尺寸，保证珩磨头穿过时无干涉，同时要核算环体壁厚，在珩磨切削力作用下不会发生形变，通常选用40Cr材质调质处理后表面淬火，

　　硬度达到HRC45-50，兼顾耐磨性与韧性，长期使用不会因为珩磨头的往复摩擦出现内壁拉毛、定位凸台磨损的问题。安装边界方面，该环体的轴向总高度需要匹配珩磨夹具的沉孔深度，外圆定位凸台的周向位置要与夹具卡槽一一对应，安装后凸台端面与夹具卡槽端面的贴合度要达到85%以上，避免夹紧后环体倾斜导致珩磨导向偏差。实际生产中，这类环形定位工装的磨损主要集中在内壁导向面与外圆定位凸台位置，当内壁磨损量超过0.1mm或者凸台出现磕碰变形时，需要及时更换，否则会直接影响珩磨内孔的尺寸精度与形位公差，严重时甚至会折断珩磨油石，造成工件报废。不同于普通的定位环，该结构专门针对珩磨工序的高频往复运动、径向涨刀受力特性做了结构优化，周向分布的缺口还能够起到排屑作用，珩磨过程中产生的金属磨屑与切削液可以通过缺口及时排出，不会堆积在环体与夹具的配合面之间造成定位偏差。
