博世电涡流测功机改装结构装置

　　这套结构针对台架动力测试场景做了适配改造，核心是把电涡流制动单元集成到卧式测功台架上，解决传统台架加载响应慢、低速扭矩不足的问题。日常做动力输出端性能标定的时候，这套装置可以直接对接被测旋转轴，不需要额外做复杂的传动转接，台架的安装基准面做了统一的平面加工，所有安装孔位都按照通用台架的T型槽间距做了适配，不管是做内燃机输出特性测试，还是做电机、传动部件的负载模拟，都能直接固定在标准测试台架上，不用额外加工过渡连接板。

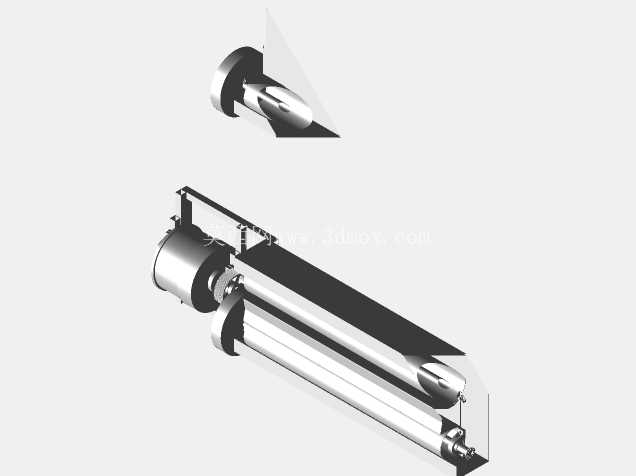

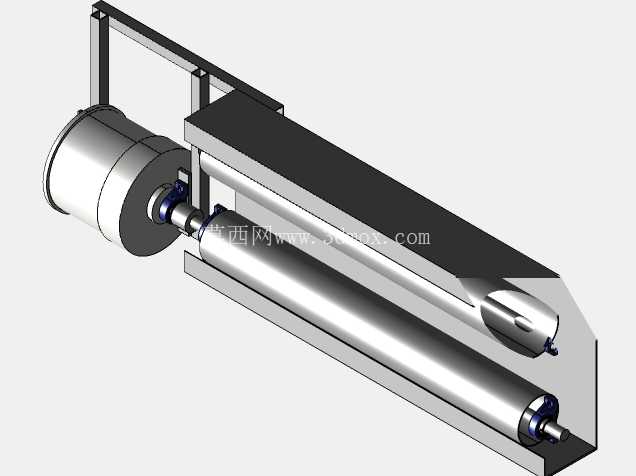

　　从结构布局来看，左侧的筒状电涡流制动单元通过法兰联轴器对接中间的传动辊组，整个辊组采用双支撑轴承座固定，轴承座内嵌在两侧的立式安装板上，安装板和底部的框架采用螺栓刚性连接，框架的型材截面做了加厚处理，避免高负载测试的时候出现结构共振。电涡流制动单元的外壳做了环形散热筋设计，长时间满负载加载的时候，不需要额外加装外置冷却管路就能维持稳定的制动力矩输出，适合车间里长时间连续做耐久测试的场景。

　　设计的时候特意把传动辊的中心高和常见被测动力输出端的中心高做了匹配，辊面做了精磨处理，表面粗糙度控制在Ra0.8以内，不管是直接对接传动轴，还是通过皮带、链条做间接传动，都能保证传动过程的同轴度误差控制在0.05mm以内，减少测试过程中的额外功率损耗。两侧的轴承座都预留了润滑脂注油嘴，日常维护的时候不需要拆解台架，直接从外部注油就能完成轴承保养，降低台架的运维成本。

　　安装边界上，整个装置的横向安装尺寸控制在1200mm以内，纵向宽度不超过450mm，底部框架的安装孔距按照标准800mm台架的槽距设置，固定螺栓采用M16规格，能承受最大500N·m的制动力矩反作用力。电涡流单元的接线端预留了快插接口，对接台架的测控系统的时候不需要做内部接线，直接插上航空插头就能完成信号和动力的连接，加载力矩的控制信号可以直接匹配通用测功机的测控协议，不用额外做信号转换。

　　实际使用的时候，这套装置可以模拟不同转速下的恒定负载、阶跃负载，满足动力部件的外特性测试、耐久测试、工况模拟测试的需求。和传统的水力测功机改装结构比，这套结构的转动惯量更小，加载响应速度更快，在低速段就能输出满额制动力矩，不会出现低速加载无力的问题。框架的侧面预留了传感器安装位，可以直接加装转速传感器、扭矩传感器，不需要额外设计传感器支架，所有走线都可以从框架内部的空腔走，避免台架上的线路杂乱，也防止测试过程中转动部件剐蹭线路造成安全隐患。

　　传动辊的两端都做了轴伸设计，一端对接电涡流制动单元，另一端可以预留出来对接被测设备，也可以加装飞轮组来模拟不同的转动惯量，适配不同排量、不同功率等级的被测对象。整个结构的所有非配合面都做了喷塑处理，配合面做了发黑防锈处理，适合车间多油污、多粉尘的使用环境，长时间使用不会出现锈蚀卡滞的问题。轴承座的位置做了微调结构，安装的时候可以通过顶丝微调辊组的同轴度，不需要反复拆装轴承座就能完成对中调整，大幅缩短台架的安装调试时间。
