Nema34规格闭环步进电机结构设计

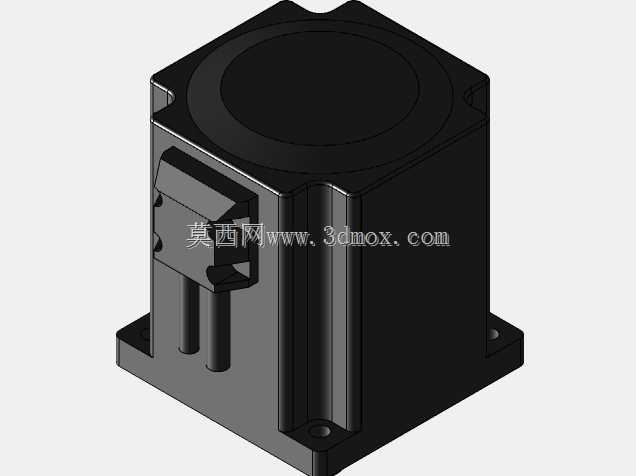

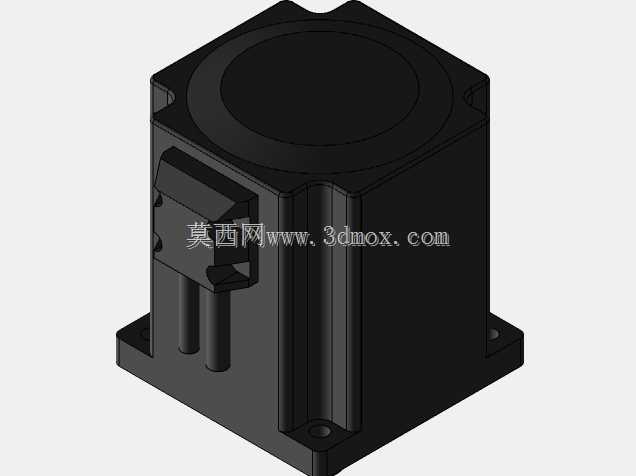

　　在数控改造、自动化专机搭建的实际项目里，86机座也就是Nema34规格的步进电机一直是大扭矩点位传动的核心选型，常规开环步进在高速段丢步、负载波动时失步的问题，一直是设备调试阶段的痛点，这款闭环结构的步进电机，就是针对这类场景做的结构优化设计。从实际安装适配的角度看，这款电机的安装法兰完全遵循Nema34的标准安装边界，法兰安装孔的孔距、止口尺寸都和同规格开环步进完全通用，设备改造时不需要重新加工安装板，直接替换原有同规格开环电机就能完成升级，电机尾部预留的编码器安装空间做了一体化的壳体包覆，没有额外突出的突兀结构，不会和设备上的走线槽、相邻传动部件产生安装干涉。从功能设计的逻辑上，这款电机把位置反馈元件集成在电机后端盖内部，

　　和电机本体做了同轴度校准，反馈信号直接对接配套驱动器，能实时比对转子实际位置和指令位置的偏差，动态调整输出电流，哪怕是在铣床进给轴、皮带输送线这类负载突然波动的场景下，也不会出现丢步过冲的问题，低速运行时的振动也比同扭矩开环步进小很多，不需要额外加阻尼器就能满足精加工设备的运行平稳性要求。建模过程中，壳体的散热筋结构做了等距排布的优化，既保证了压铸成型时的工艺可行性，也能在电机持续额定扭矩输出时，把绕组产生的热量快速传导到外界，避免长时间运行出现过热退磁的问题；侧面的接线盒做了下沉式的防水台阶设计，接线端子的安装空间预留了足够的走线余量，现场接线时不需要额外扩孔，常规的工业航空插头、防水格兰头都能直接适配。输出轴的轴径、

　　键槽尺寸也匹配同规格电机的通用联轴器尺寸，不管是搭配同步轮、滚珠丝杠还是行星减速器，都能直接采购标准传动件完成装配，不需要额外做轴加工。从结构细节上看，前端盖的轴承室做了双轴承限位的结构设计，能承受一定的径向负载，在带轮直接挂载、齿轮直连的传动场景下，不需要额外加支撑座就能保证传动的同轴度，减少轴承的偏磨损耗，延长电机的实际使用寿命。
