直列四缸往复式内燃发动机曲柄连杆总成

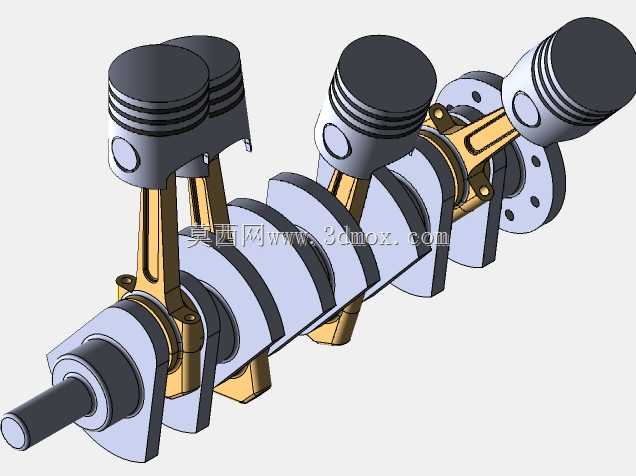

　　这套直列四缸动力核心的三维结构，完整呈现了乘用车与轻型商用车最主流的往复式内燃机做功转换链路，覆盖活塞、活塞环、连杆、曲轴、主轴瓦座、飞轮连接法兰等全部核心运动件，没有做多余的外观罩壳修饰，所有配合关系直接裸露，方便结构工程师核对运动干涉与装配逻辑。

　　从实际装车场景来看，这类直列四缸布局广泛适配1.3升到2.5升排量区间的民用燃油车辆，也可经过小幅改型用于小型工程机械、固定式发电机组的动力单元。整套结构的核心作用，是把四个气缸内燃油燃烧产生的活塞直线往复推力，通过连杆的摆角转换，转化为曲轴末端的旋转扭矩输出，最终驱动变速箱传递动力。

　　建模时首先敲定的是曲轴的轴向尺寸边界：四个曲柄销按照1-3-4-2的点火间隔相位错开180度布置，相邻主轴颈的中心距严格对应气缸中心距，这个尺寸直接决定了发动机缸体的总长，在整车前置机舱布置时，曲轴前端带轮端到后端法兰的总长度不能超过机舱纵梁之间的预留安装宽度，曲轴轴心线到油底壳安装面的高度也需要和整车副车架的避让边界对齐，避免运行中出现磕碰。

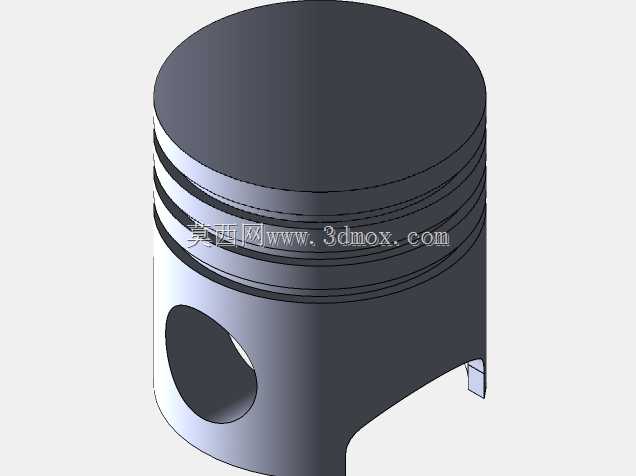

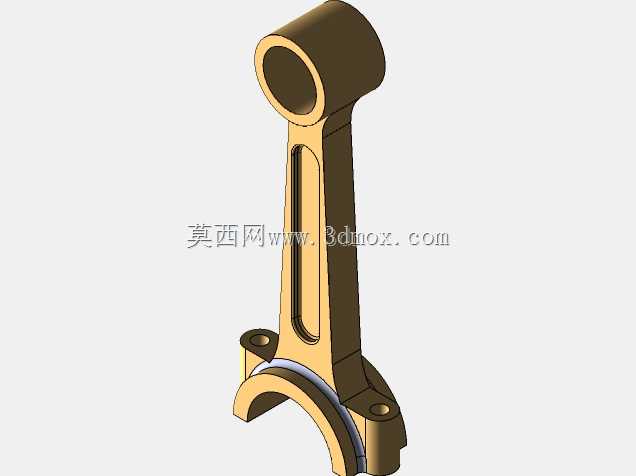

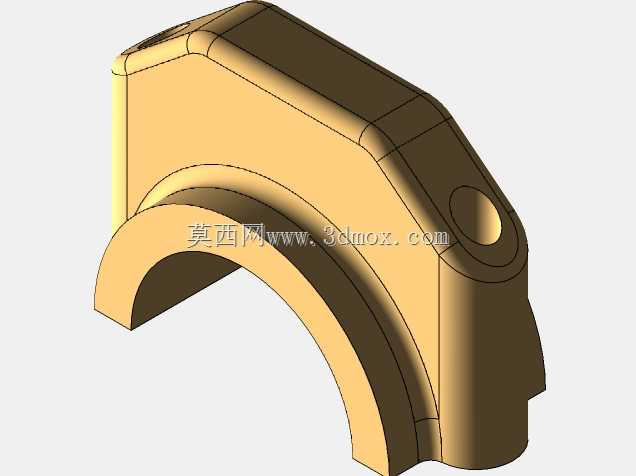

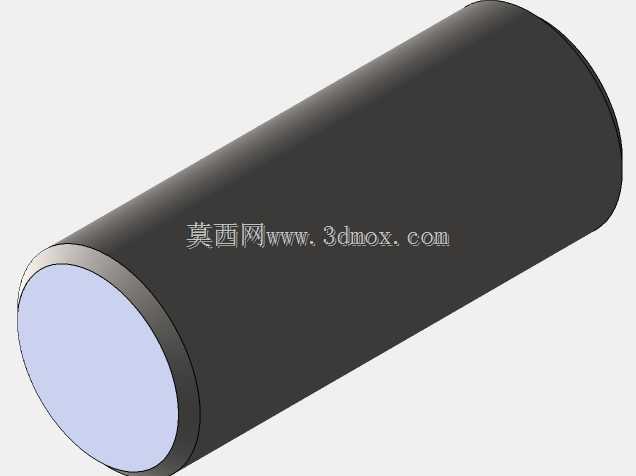

　　活塞部分的外形按照典型汽油机燃烧室匹配设计，顶部的环槽预留了三道活塞环的安装位，两道气环负责密封燃烧高压气体，油环刮除缸壁多余润滑油，活塞销座的偏心量经过预设，换向敲击的噪音可以在冷启动阶段得到抑制。连杆采用锻钢典型的工字型截面杆身，大头为剖分式结构，配对轴瓦安装到曲柄销上，小头压入衬套和活塞销配合，建模时保留了连杆螺栓的完整装配位置，运动仿真中可以清晰看到连杆随曲轴转动时，在气缸轴线两侧小幅摆动的完整轨迹，全程不会和缸筒内壁、曲轴平衡块发生干涉。

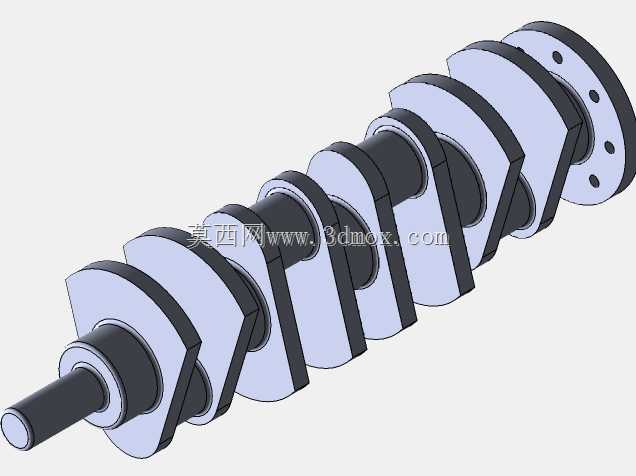

　　曲轴的平衡块按照四缸机的一阶、二阶往复惯性力平衡逻辑布置，抵消大部分活塞上下运动产生的振动，后端法兰直接对接飞轮，用来储存做功行程的转动惯量，让四个缸交替做功时输出转速保持平稳。前端轴颈预留了正时齿轮、机油泵驱动、皮带轮的安装轴段，所有配合轴颈的台阶、圆角都做了还原，这些圆角位置是曲轴疲劳强度的核心管控区域，加工中绝对不能出现应力集中的刀痕。

　　整套模型没有附带外围的缸盖、配气机构与冷却管路，刚好把动力输出的核心运动副独立出来，既可以用于教学演示曲柄连杆机构的运动原理，也能作为新机型开发初期，校核运动包络、核算连杆摆角、活塞行程与曲轴半径匹配关系的基础参考，在做整车动力舱硬点布置时，也能直接调取这个总成的外轮廓，提前确认安装悬置的固定点位。
