CA6140车床用L型折弯连接支架结构设计

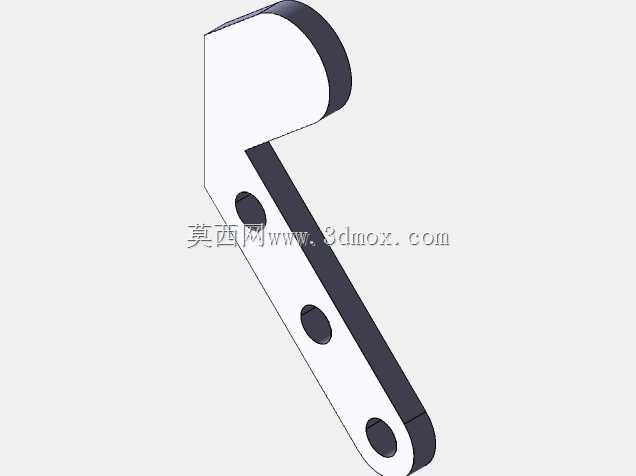

　　这款L型折弯连接支架是CA6140普通车床内部辅助定位与部件连接的典型结构件，在车床的进给系统侧部安装位、操作面板附属构件固定场景中十分常见，主要承担小行程范围内的部件转接、限位支撑以及附属管线导向的作用，区别于大负载的主承重支座，这类支架更多适配低载荷、高精度定位的安装需求，避免车床运行过程中附属构件出现窜动、偏移问题。从结构设计逻辑来看，整体采用等厚薄板折弯成型，板材厚度统一为10mm，既保证了安装后的结构刚性，又不会过多占用车床内部紧凑的装配空间，折弯处做了R20的圆弧过渡，没有采用直角折弯的生硬结构，一方面是规避折弯加工过程中出现应力集中导致的板材开裂问题，另一方面也能减少安装过程中锐角对操作人员、配套管线的剐蹭损伤。

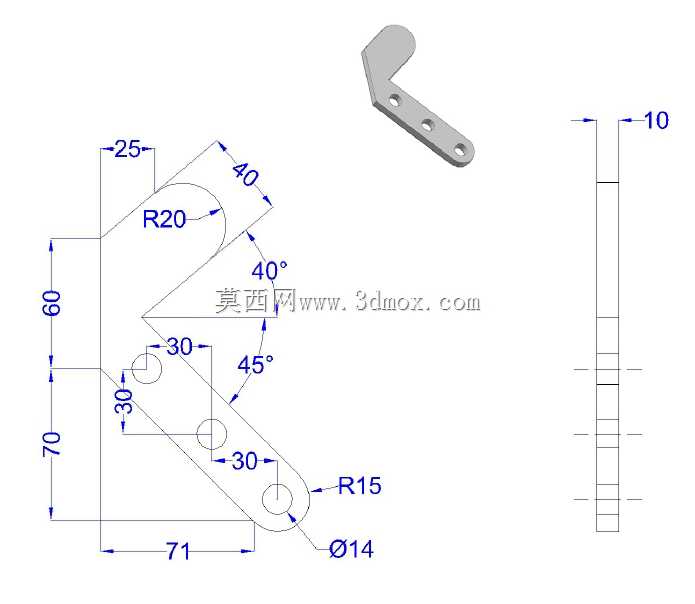

　　支架的两个折弯臂长度分别做了差异化设计，短臂侧长度25mm，端部做圆弧收边，长臂侧总长度71mm，两个臂的夹角设置为40度，适配车床内部特定角度的安装空间，避开周边的齿轮、传动轴等运动部件，不会出现运动干涉问题。安装孔位的排布完全贴合车床现有安装基准，长臂侧沿臂身方向依次排布三个安装孔，最末端的安装孔直径为14mm，孔位周边做R15的圆弧扩边，提升孔位的结构强度，相邻孔位的中心距统一为30mm，距离长臂侧边的定位尺寸为30mm，和车床床身预设的安装螺孔位置完全匹配，不需要额外做安装位的二次加工。短臂侧的安装孔位距离折弯边的定位尺寸为60mm，距离支架底部的总高度尺寸为70mm，安装时可以直接对齐基准面完成快速定位，

　　降低现场装配的调校难度。长臂末端的45度斜切收边，是为了避让车床内部斜向布置的润滑油管路，预留出足够的管线排布空间，同时也能减少支架自身的重量，降低材料消耗。整个零件的所有尺寸公差都按照车床辅件的IT7级精度要求设定，孔位的同轴度、折弯角度的偏差都控制在合理范围内，安装后不会出现错位、装配间隙过大的问题，完全满足车床长期运行过程中的振动耐受要求，即便在车床主轴高速运转、进给机构快速移动的工况下，也能保持稳定的支撑定位效果，不会出现连接松动、构件移位的故障。
