五针弹簧式连接器插针结构设计

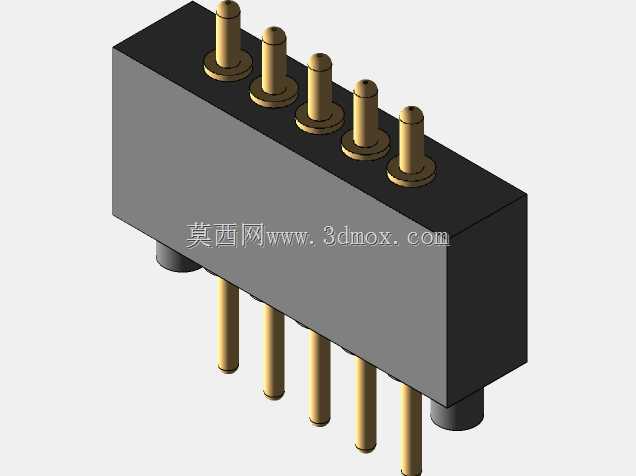

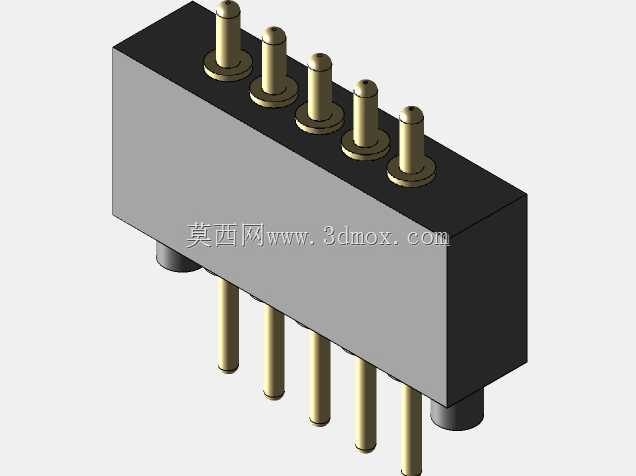

　　这类弹簧连接器常应用在需要频繁插拔、存在装配公差补偿需求的电子设备连接场景中，比如测试治具信号转接、板对板弹性连接、便携设备电池触点这类工况，能抵消装配过程中产生的轴向尺寸偏差，避免硬接触导致的插针弯折、接触不良问题。从结构设计来看，主体采用黑色绝缘基座作为载体，基座一侧排布五根凸台定位的弹簧接触端，另一侧对应伸出五根直插式焊接引脚，两端的定位柱直径略大于插针，装配时可先插入PCB对应定位孔完成预固定，避免焊接过程中基座偏移。绝缘基座的外形为规整长方体，边缘做了微小倒角处理，既可以减少注塑成型时的应力集中，也能避免装配时锐边划伤操作人员或周边线材。弹簧接触端的设计采用了台阶式凸台结构，每根接触针底部带有圆形法兰限位，

　　防止针体受压力过度回缩超出弹性行程，接触针顶端做了圆弧过渡，插拔时可以顺畅导入对接端的接触孔，减少卡滞磨损。直插引脚的长度适配常规1.6mm厚度PCB的波峰焊工艺，引脚直径与标准0.8mm焊盘孔径匹配，焊接后焊锡爬升高度可覆盖引脚1/3长度，保证足够的结合强度。设计过程中需要重点考量插针的同轴度，每根弹簧针的中心距公差控制在±0.05mm范围内，避免对接时出现针位偏移导致的接触失效，绝缘基座选用耐温260℃的工程塑料，满足回流焊、波峰焊的高温工艺要求，不会在焊接过程中出现基座变形、针位偏移的问题。基座两侧的定位柱与插针采用同方向排布，定位柱与PCB定位孔采用间隙配合，装配间隙控制在0.1mm以内，既可以顺畅插入，

　　也能限制基座在PCB板面的横向位移。弹簧的行程设计预留了0.8mm的压缩余量，常规对接压缩量控制在0.5mm，既能保证足够的接触压力，降低接触电阻，也能避免弹簧长期处于极限压缩状态导致的弹力衰减。这类接插件在选型时需要注意安装边界，基座的长宽尺寸要预留足够的板上空间，周边3mm范围内不要布置过高的元器件，避免对接时与对接端结构产生干涉，引脚伸出基座底部的长度要匹配PCB厚度，过长会导致引脚顶到板底的结构件，过短则会出现焊锡无法充分包裹引脚的虚焊问题。
