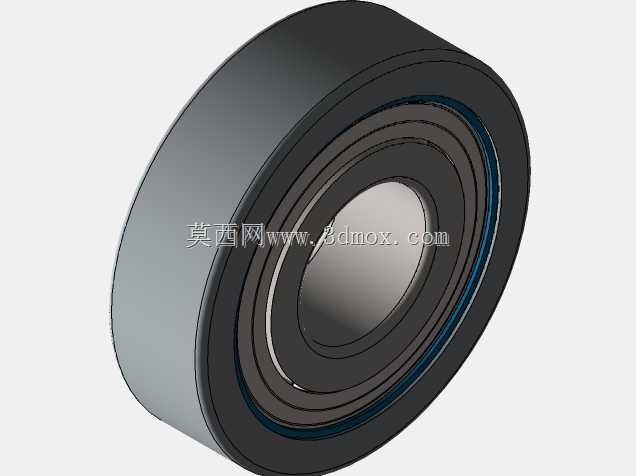

CA6140车床配套径向滚珠轴承结构设计

　　在普通卧式车床的主轴箱、进给箱溜板箱传动链路里，这类径向滚珠轴承是承担径向载荷、保障回转精度的核心基础零件，尤其适配CA6140这类通用卧式车床的中低速重载传动工位，不管是主轴前端的辅助支撑位，还是进给光杆、丝杆的中间支撑点位，都能见到同结构轴承的应用场景。从实际使用场景来看，车床加工时切削力会通过工件、卡盘传递到主轴，再分散到各个支撑轴承上，这类径向接触的滚珠结构，相比滑动轴承能把回转摩擦系数降低八成以上，长时间连续车削作业时也能减少动力损耗，避免支撑位过热出现的精度漂移问题。做这个结构设计的时候，首先要匹配CA6140车床对应安装位的轴径公差、轴承座孔的配合公差，内圈与转动轴采用基孔制过渡配合，外圈与箱体座孔采用基轴制间隙配合，

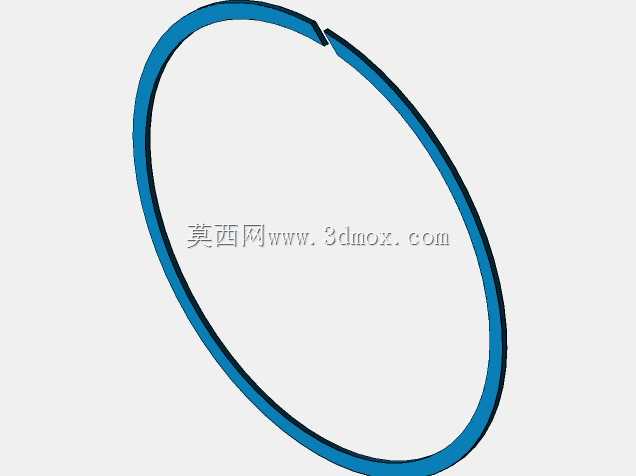

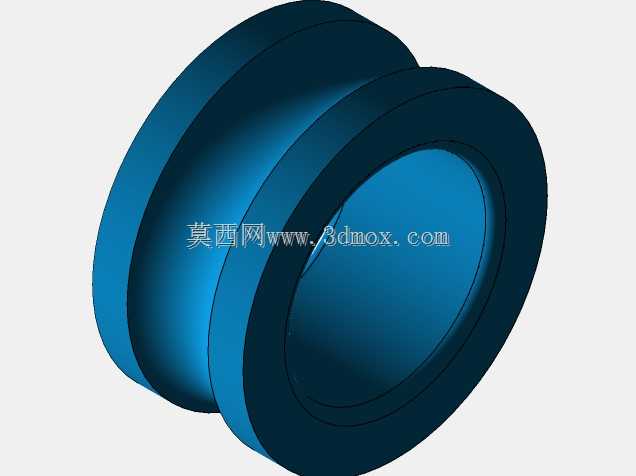

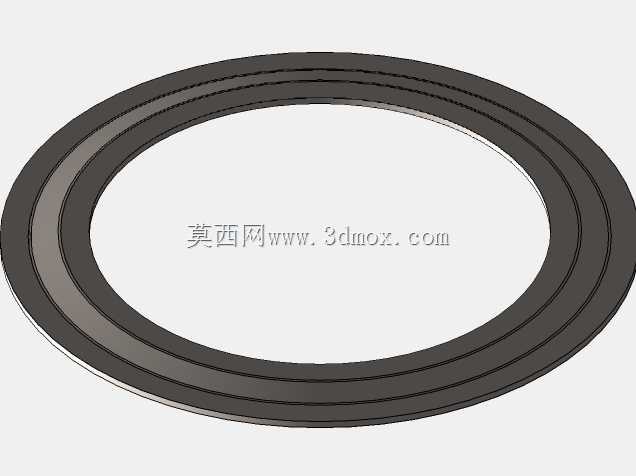

　　既保障内圈跟转轴同步回转不打滑，也能让外圈在座孔里有微小的游动余量，补偿轴系受热伸长带来的装配应力。结构上采用单排深沟滚道设计，滚道的曲率半径比滚珠半径略大几个微米，既能让滚珠和滚道有足够的接触面积承载径向力，也能预留出润滑脂的存储空间，滚道两侧设计有一体式的密封挡边，既可以防止内部润滑脂在高速回转时被甩出，也能阻挡车削加工产生的铁屑碎屑、切削液雾气进入轴承内部，避免滚珠和滚道出现磨粒磨损。外形尺寸上严格遵循对应安装位的边界约束，轴承的宽度尺寸要匹配箱体上轴承座的深度，外圈的定位台阶直径要和座孔的止口尺寸对齐，内圈的锁紧卡槽位置要和轴上的圆螺母、止退垫圈的安装位置对应，装配时不需要额外修配就能直接压装到位，

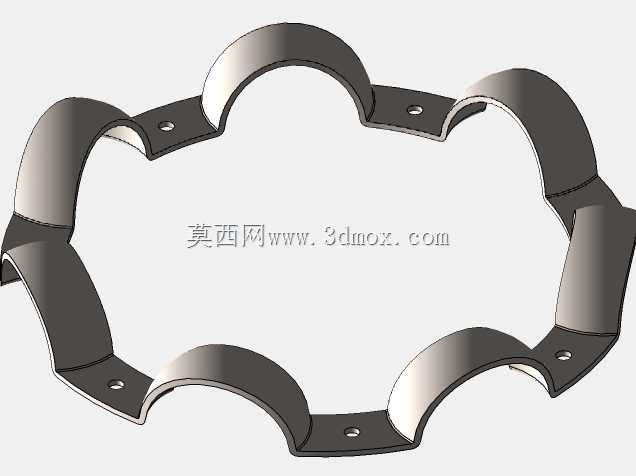

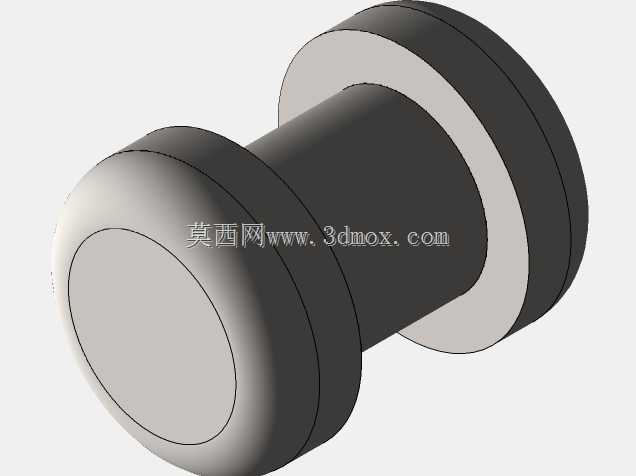

　　安装后轴承的径向跳动量控制在车床传动系统要求的精度范围内，不会因为轴承本身的形位公差导致轴系回转出现振摆，影响工件的表面加工质量。从功能特性来说，这类轴承除了承担主要的径向载荷之外，也能承受少量的双向轴向载荷，在车床进给系统换向、主轴正反转切换的时候，能抵消一部分轴向窜动的冲击力，不需要额外加装止推轴承就能满足普通车削作业的轴向承载需求，简化了轴系的整体结构，减少了装配环节的零件数量。设计过程中对滚珠的排布做了优化，保持架采用兜孔式结构，每个兜孔的间隙控制在合理范围，既不会让滚珠在兜孔里出现卡滞，也能让各个滚珠均匀分担载荷，避免个别滚珠受力过大出现早期点蚀失效，延长轴承在车床连续作业工况下的使用寿命。
