三角支撑式机床传动连接斜杆结构

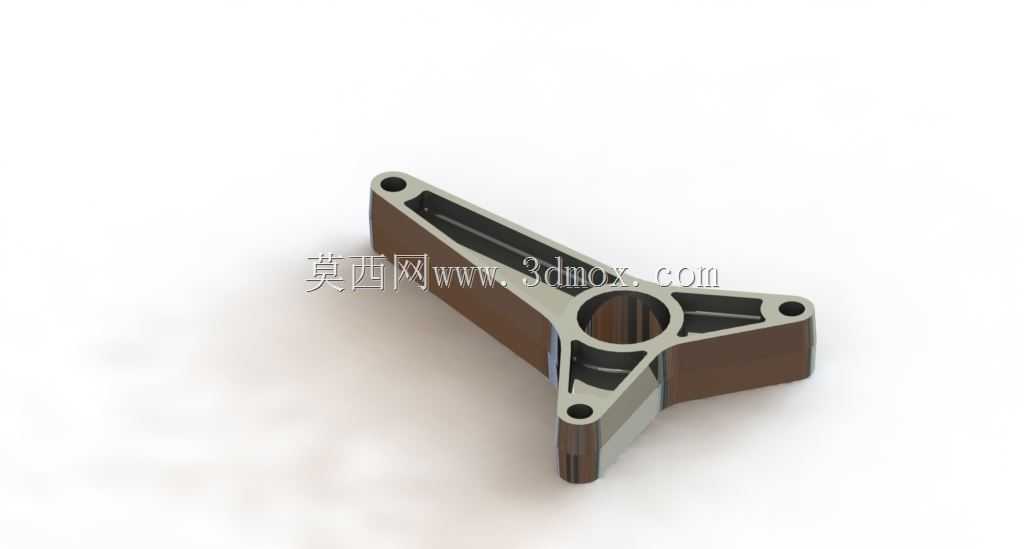

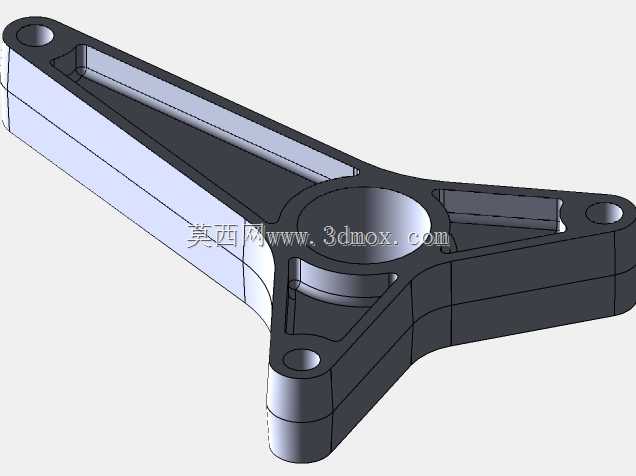

　　这款三角构型的斜向支撑连接件，主要应用在普通卧式车床的主轴箱与进给机构的衔接传动区域，承担着动力传递过程中的侧向支撑与载荷分流作用，在机床高速进给切削的工况下，能够抵消主轴运转带来的径向振动力，避免传动杆系因为长距离悬伸出现挠曲变形，保障走刀精度的稳定性。从结构设计逻辑来看，整体采用一体化铸造成型后做机加工的工艺路线，三个支臂呈120度左右的夹角分布，每个支臂末端都设计了同轴的沉头安装孔，安装时可以通过内六角螺栓直接固定在相邻的箱体接合面上，中间的通孔是传动轴的穿装位，孔内壁预留了轴承安装的台阶位，能够直接适配标准深沟球轴承的装配公差，不需要额外加装轴套。支臂的截面采用了工字型的镂空设计，在不降低整体结构刚度的前提下，

　　尽可能削减了零件自身重量，同时镂空的槽道也可以作为传动过程中润滑脂的回流通道，避免多余的润滑脂堆积在轴承端盖位置出现渗漏。在安装边界的尺寸控制上，三个安装孔的中心距严格匹配CA6140车床对应安装位的孔位坐标，安装面的平面度公差控制在0.02mm以内，能够保证和箱体接合面完全贴合，不会出现装配应力导致的支臂变形。实际使用过程中，这个斜杆结构不仅承担支撑作用，还能将主轴传递过来的部分扭转振动分散到三个固定点上，降低整个进给系统的共振概率，尤其是在车削细长轴类工件的时候，能够明显减少走刀过程中的振纹，提升工件表面的加工质量。设计时特意在支臂和中间轴座的衔接位置做了圆弧过渡处理，避免应力集中导致的零件断裂，经过载荷校核，在额定切削载荷下，

　　结构的最大变形量不超过0.01mm，完全满足普通车床的加工精度要求。零件的外露面做了发黑处理，能够在车间多油污、多切削液的环境下起到防锈作用，安装孔的位置做了倒角处理，方便装配时螺栓的顺利导入，中间轴承位的粗糙度达到Ra1.6，能够保证轴承外圈的装配贴合度，避免轴承跑外圈的故障出现。
