CA6140车床专用铰接支撑构件结构设计

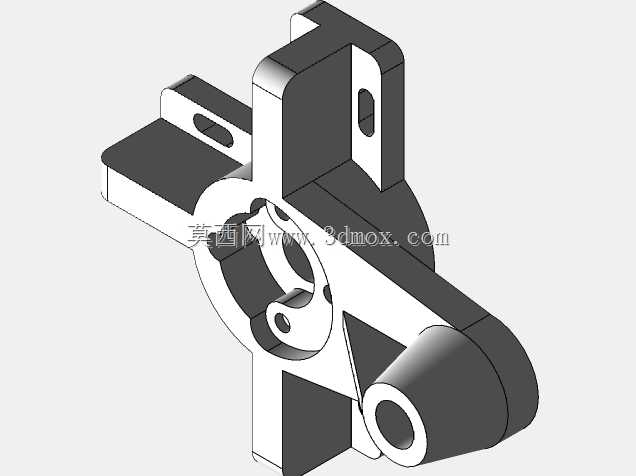

　　该构件是CA6140卧式车床进给传动单元中的核心铰接支撑零件，主要承担进给机构中摆杆组件的定位支撑与运动导向作用，安装在溜板箱靠近光杆传动侧的安装基面，直接衔接进给摆杆与溜板箱体，是保障进给运动换向、传动间隙补偿的关键受力件。从实际工况来看，车床日常进行外圆车削、端面切削、螺纹加工时，进给系统需要频繁完成正反向切换、进给量调整动作，该零件需要持续承受摆杆往复摆动带来的交变载荷，同时要保证铰接副的回转精度不出现超差，避免进给爬行影响工件加工表面质量。设计阶段首先围绕安装边界做基准对齐，零件底部的弧形贴合面完全匹配溜板箱对应位置的铸造圆弧基面，保证装配时不需要额外修配即可完成定位，侧面伸出的两个带长槽安装耳，

　　长槽的行程范围刚好覆盖进给机构间隙调整的±3mm调节量，现场装配时可以通过长槽微调铰接点的中心距，抵消零件加工累积误差带来的传动卡滞问题。零件中部的铰接孔采用同轴度0.02mm的公差设计，孔壁预留了油槽结构，装配时填充锂基脂即可实现长期自润滑，不需要频繁拆解维护；右侧伸出的圆柱轴颈用于安装复位扭簧，轴颈的台阶高度刚好匹配扭簧的线径规格，避免扭簧工作时出现轴向窜动。整体结构做了充分的轻量化挖空设计，在铰接孔周边、受力筋位置保留足够壁厚的前提下，非受力区域去除冗余材料，相比实心结构重量降低近40%，同时不会削弱整体刚性，经过受力仿真验证，在最大切削进给载荷下，零件最大变形量不超过0.01mm，完全满足车床的加工精度要求。

　　零件上的所有安装孔位都做了倒角去毛刺处理，避免装配时刮伤配合零件的表面，长槽的边缘做了圆角过渡，减少调节螺栓锁紧时的应力集中。从安装适配性来看，该零件不需要对原有车床结构做任何改装，直接替换原有磨损件即可完成维修装配，适配所有量产版本的CA6140卧式车床，也可作为同类普通卧式车床进给机构改造的参考构件，建模过程中完全还原了零件的所有工艺特征，包括铸造拔模斜度、加工面余量预留位置、装配倒角等细节，可直接用于工程出图、数控加工编程或者运动仿真分析。
