CA6140车床法兰盘式连接座结构

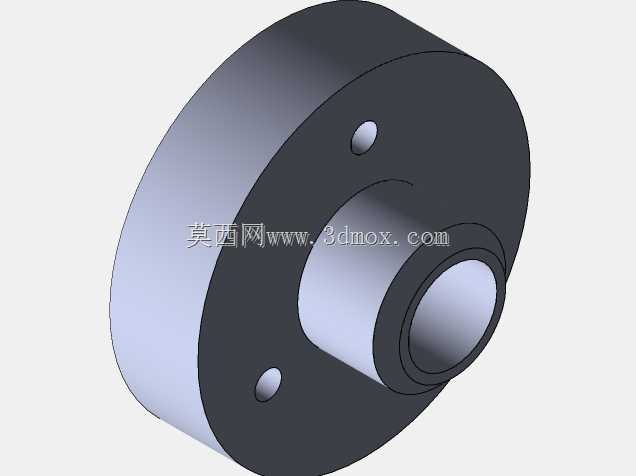

　　该零件属于CA6140普通车床的传动连接类部件，主要应用在车床主轴箱与进给机构的动力传递衔接位置，承担回转运动传递、相邻部件同轴定位的核心作用，实际运行过程中需要随主轴保持稳定回转，同时为外接传动构件提供可靠的安装基准。从结构设计逻辑来看，零件采用盘类与轴套结合的复合构型，大直径圆盘端作为安装贴合面，端面均匀分布两个定位安装孔，用于和相邻传动部件的端面实现螺栓紧固连接，安装时需要保证孔位与对接件的螺纹孔完全对中，贴合面的平面度直接影响连接后的回转精度，设计阶段将该面的平面度公差控制在0.02mm以内，避免高速回转时出现端面跳动引发的振动。中间延伸出的阶梯轴套部分为核心的定位与传动段，内孔采用阶梯通孔设计，

　　不同孔径段分别对应不同直径的传动轴配合，其中最小孔径段与传动轴采用H7/k6的过渡配合，保证周向定位精度的同时，方便装配时的轴向推入，轴套外圆的阶梯结构用于套装传动齿轮或者皮带轮，外圆与传动件的配合采用H7/h6的间隙配合，既保证传动件的同轴度，又能降低装配难度，减少拆装时的配合面磨损。从安装边界尺寸来看，圆盘部分的外径尺寸适配CA6140车床主轴箱对应安装位的空腔尺寸，装配后圆盘外圆与箱体内壁保留3-5mm的安全间隙，避免回转过程中与箱体发生剐蹭；轴套部分的伸出长度匹配对应传动件的安装宽度，保证传动件装配后轴向定位可靠，不会出现轴向窜动。设计过程中充分考虑了零件的受力特性，圆盘与轴套的衔接位置采用圆角过渡，

　　避免应力集中导致的零件断裂，因为车床运行时该位置会持续承受传动带来的扭转应力与少量弯曲应力，圆角过渡可以有效分散应力集中点，提升零件的疲劳寿命。零件的两个安装孔采用对称分布设计，既可以保证连接时的受力均匀，也能降低加工时的装夹难度，一次装夹即可完成两个孔的钻削加工，提升加工效率。实际应用中，该零件的回转精度会直接影响进给机构的传动平稳性，如果零件的同轴度超差，会导致进给传动出现卡顿，直接影响工件的加工表面质量，因此设计阶段将轴套内孔与圆盘端面的垂直度、轴套外圆与内孔的同轴度都设置了较高的形位公差要求，保证装配后整体回转精度满足车床的运行要求。
