M1.6规格CSK螺钉精密结构设计

　　在精密机床、小型自动化装配模组、光学检测设备这类对连接精度要求极高的场景中，小规格紧固件的结构合理性往往直接决定整套机构的装配公差与长期运行稳定性，这款M1.6规格的CSK螺钉，正是针对这类紧凑安装空间的紧固需求完成的结构设计。从实际使用场景来看，这类小直径螺钉常被用于CA6140车床的精密调节模块、电子设备内部的薄板固定、小型气动元件的端盖锁紧工位，这类场景普遍存在安装空间局促、被连接件厚度较薄、不允许螺钉头部突出安装面的要求，因此设计阶段优先采用了沉头式的头部结构，安装后螺钉头部可完全沉入预制的沉孔内，不会在安装面形成凸起，避免干涉周边运动部件的运行轨迹。设计过程中首先明确了螺纹参数为M1.6×0.35，属于公制细牙小螺纹范畴，

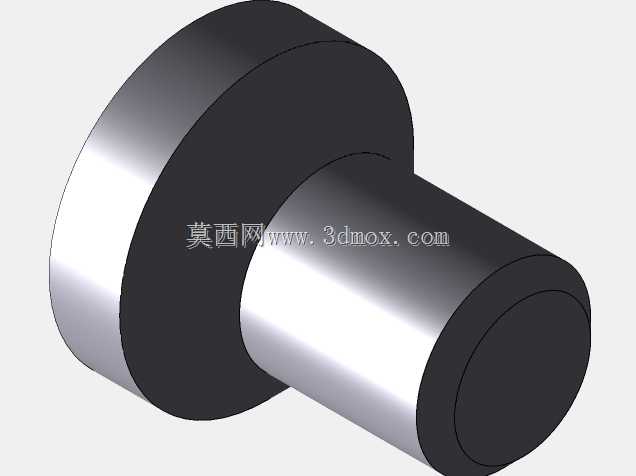

　　螺纹段长度设定为3毫米，刚好适配总厚度在2.5-2.8毫米区间的薄板叠层连接，既不会因为螺纹过长导致末端突出被连接件背面，也不会因为啮合长度不足导致连接强度不够，螺纹收尾处做了平缓的退刀结构，避免应力集中在螺纹末端引发的断裂风险。头部采用大直径圆盘式沉头结构，相比同规格的普通圆柱头螺钉，头部承压面积提升了60%以上，锁紧时可以将压应力均匀分散在被连接件的沉孔接触面上，即使是铝合金、工程塑料这类质地偏软的被连接件，也不会因为锁紧力过大出现接触面压溃、沉孔变形的问题。杆部与头部的衔接位置做了R0.2的圆角过渡，避免直角衔接带来的应力集中问题，即使在设备长期运行产生振动的工况下，也能降低螺钉头部断裂的概率。安装边界方面，

　　这款螺钉对应的安装沉孔需要预制直径3.2毫米、深度1.2毫米的 countersink 结构，沉孔角度与螺钉头部锥面完全匹配，安装后螺钉头部上表面与被连接件安装面的平面度公差可以控制在0.02毫米以内，完全满足精密设备的装配平面度要求。螺纹段的公差采用6g级精度，可与同精度等级的内螺纹顺畅旋合，无卡滞、滑牙风险，杆部的圆柱度公差控制在0.01毫米以内，与被连接件的预制安装孔配合时，可以起到一定的定位销作用，减少连接后的错位量。在实际选型过程中，这类小规格螺钉尤其适合无法采用大直径紧固件的紧凑空间，比如车床操作面板的内部元件固定、小型传感器的安装支架锁紧、精密导轨的侧压块紧固等工位，相比粘接、焊接等固定方式，

　　采用这类螺钉连接既可以保证连接强度，也能满足后期维护拆卸的需求，不会破坏被连接件的基体结构。设计时还充分考虑了自动化装配的适配性，头部端面的平整结构可以适配真空吸嘴的拾取，适合在自动锁螺丝机的产线上完成批量装配，头部没有多余的防滑纹、凸起结构，吸嘴拾取时的吸附稳定性更高，不会因为头部结构不规则导致拾取失败、锁付偏斜的问题。
