CA6140机床配套重型焊接式机架结构

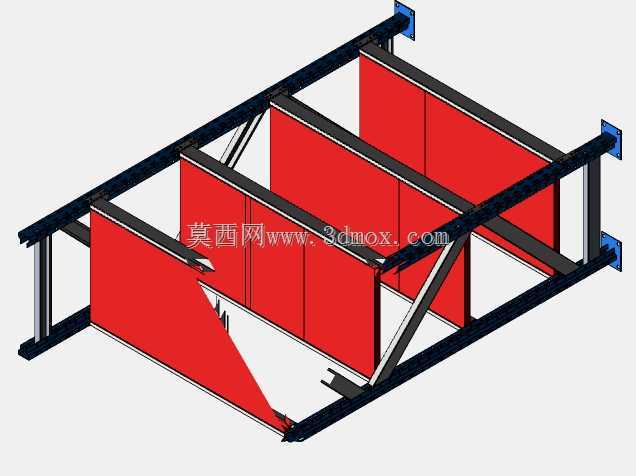

　　该机架为CA6140系列普通车床配套的重型承载支撑结构，主要应用于金属切削加工车间的机床主机装配环节，作为整台机床的核心承载基体，承担床头箱、进给箱、溜板箱、刀架、尾座等所有功能部件的安装定位与切削载荷传递作用。从结构设计来看，整体采用型钢焊接框架式构型，主承力梁选用矩形截面型钢拼焊，通过斜向加强筋布置形成稳定的三角受力结构，可有效抵消车削加工过程中产生的径向切削力、轴向进给力以及断续切削带来的冲击载荷，避免长期满负荷运行下出现框架形变，保证机床加工精度的长期稳定性。机架两侧预留的带孔安装法兰，用于与机床床身地脚、外围防护钣金、冷却系统管路支架的对接安装，法兰面在焊接后需经过平面铣削加工，保证安装面的平面度公差控制在0.1mm以内，

　　避免部件安装后出现应力集中。框架内部的红色护板区域为机床电气走线腔与切削废液导流腔的分隔结构，护板采用薄钢板折弯成型后通过螺栓固定在框架内侧的安装座上，既可以隔绝加工区域的切屑飞溅进入电气布线区域，也能引导切削废液沿预设导流面流入机床底部的排屑槽，减少日常清理维护的工作量。设计过程中优先考虑了现场安装的边界适配性，整体框架的宽度、高度尺寸完全匹配CA6140机床的原有安装地脚孔位，可直接替换原有机床的铸造床身支撑结构，无需对车间现有地基进行二次改造；框架底部预留的调整垫铁安装位，可支持安装时对机架整体水平度进行微调，抵消地面平整度误差带来的安装偏差。从受力路径设计上，主切削载荷通过刀架安装面传递到纵向承力梁，

　　再通过斜向筋板分散到两侧的支撑立柱，最终传递到地基安装面，整个传力路径无应力突变点，所有焊接位置均设计了合理的焊道坡口，避免焊接缺陷带来的结构强度不足问题。该机架在设计时也兼顾了装配工艺性，所有部件安装座的位置均预留了足够的操作空间，方便装配人员进行螺栓紧固与后期检修，内部走线腔预留了穿线孔与线束固定点，可规范电气线路的排布，避免线路与运动部件发生干涉。
