CA6140车床配套80kg吸力吊装磁座

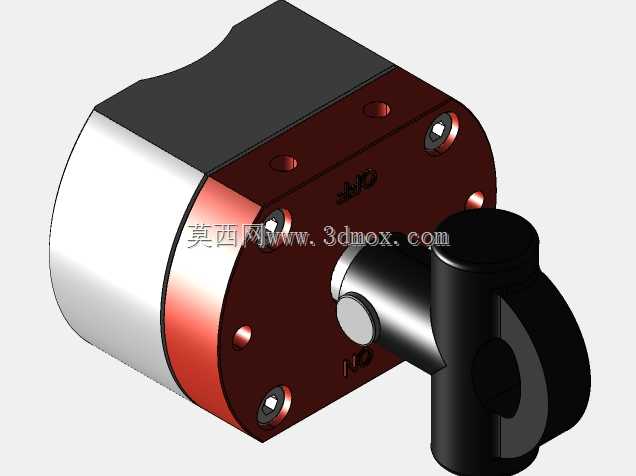

　　这款磁座主要适配CA6140普通车床的工件上下料、工位转运场景，在车床加工中小型钢件、铸铁坯料的工序中，可替代传统吊装卡箍、钢丝绳捆扎的装夹方式，降低操作人员在机床主轴旁手动扶料的安全风险，尤其适合批量加工时的坯料周转、半成品件在工位与料架间的短距离移载。从结构设计来看，产品采用半封闭磁路布局，主体外壳一侧为圆弧过渡的柱面结构，另一侧为带安装孔位的法兰端盖，端盖上的沉头孔可直接适配车床配套的吊装滑座、机械臂末端挂架，不需要额外加工转接板，安装时只需保证磁座吸附面与被吊工件表面的平面度公差在0.1mm以内，即可达到额定吸附力。磁路切换的转轴从端盖中心伸出，配套的拨叉手柄采用偏心锁紧结构，转动到工作位时可自动锁止磁路，

　　避免作业过程中受震动误切换导致工件脱落，手柄的握持部位做了防滑滚花处理，戴劳保手套操作时也能顺畅扳动。产品的核心功能是通过内部永磁体的磁路通断控制吸附力，不需要外接电源或气源，在车床车间存在切削液飞溅、金属粉尘较多的环境下也能稳定工作，不会出现线路老化、管路泄漏的故障。外形尺寸方面，主体柱段直径适配常规车床吊装架的安装卡槽，轴向长度控制在不超出车床溜板箱移动边界的范围内，安装后不会与车床的刀架、尾座产生运动干涉，吸附工作面做了淬硬处理，硬度达到HRC55以上，长期与粗糙的铸钢、铸铁工件表面接触也不会出现凹陷、划痕，避免因接触面贴合不良导致吸力衰减。在实际选型应用中，这款80kg额定吸力的磁座，

　　针对CA6140车床常加工的45号钢方坯、轴类零件，安全系数取3倍时可稳定吊载25kg以内的工件，完全覆盖车床常规加工件的重量范围，磁座侧面的圆弧结构可在吸附圆柱形轴件时形成线接触定位，不需要额外加装V型块就能完成轴类坯料的吊装转运，减少工位辅助工装的配置数量。设计过程中特意将磁路的漏磁范围控制在工作面50mm以外，不会吸附周边的车刀、扳手等零散工具，也不会对车床旁的磁性百分表、数控系统磁栅尺造成磁干扰，安装时只需将端盖的三个固定孔与吊装架的对应孔位对齐，拧入内六角螺钉即可完成装配，不需要调整磁路间隙，后期维护也只需定期清理吸附面的铁屑、擦拭表面切削液即可，不需要拆解内部磁路结构。
