CA6140机床双圆弧支撑固定座结构

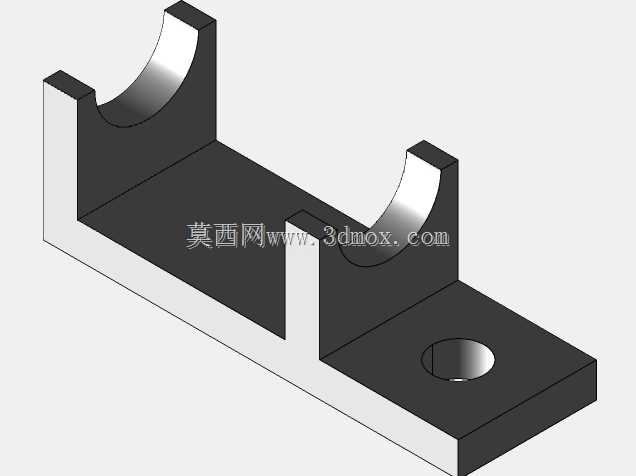

　　该支撑固定座是CA6140普通车床传动系统中用于承托轴类零件的专用结构件，在车床床头箱、进给箱的传动链路中承担径向载荷承载、轴系位置限定的核心作用，可有效避免长轴类传动件在高速回转过程中出现挠曲变形、径向跳动超差的问题，保障传动链的回转精度与运行稳定性。从结构设计逻辑来看，主体采用一体化铣削成型的基座结构，底部设置带安装通孔的延展安装翼，安装孔位与车床箱体预设的螺纹安装位完全匹配，安装时可通过内六角螺栓实现快速锁紧固定，安装翼与基座主体的过渡位置设置了加强筋结构，可抵消轴类零件回转时传递的交变倾覆力矩，避免长期受力出现基座根部开裂的问题。基座上部设置两个带圆弧承托面的立式支撑臂，两个圆弧面的同轴度公差控制在0.02mm以内，

　　圆弧半径与所承托的轴类零件外径保持间隙配合，配合间隙控制在0.01-0.03mm区间，既可以保证轴件回转时的自由度，又能限制轴件的径向窜动幅度；两个支撑臂的间距根据所承托轴段的长度匹配设计，可避开轴件上的齿轮、键槽等装配结构，不会对轴上其他传动零件的装配造成干涉。两个支撑臂中间设置的分隔凸台，可对轴上配套的隔套、挡圈类零件起到轴向限位作用，无需额外加装轴向定位块即可实现轴系的轴向位置固定，减少了装配环节的零件数量与调整工作量。从安装边界来看，该支撑座的整体宽度适配CA6140车床箱体内部的安装空间，基座底面的平面度公差控制在0.01mm以内，安装后可与箱体安装面完全贴合，不会出现安装翘曲导致的支撑臂偏斜问题；

　　上部支撑臂的高度经过精准核算，承托轴件后轴件的中心高与箱体内部其他传动件的中心高保持一致，可保证齿轮、带轮等传动零件的啮合精度，避免出现偏载、啮合异响等问题。在实际应用场景中，该类支撑座多用于车床进给系统的光杠、丝杠中间支撑位置，以及床头箱内传动轴的辅助支撑位置，相比传统的分体式轴承座结构，一体化的设计减少了装配累计误差，同时铸铁材质的基座具备优异的减震性能，可吸收轴件回转时产生的微幅振动，降低车床运行时的传动噪音，提升零件加工的表面质量。设计过程中针对支撑臂的受力情况做了有限元校核，在承受最大额定径向载荷时，支撑臂的最大变形量小于0.005mm，完全满足车床长期满负荷运行的强度与刚度要求，圆弧承托面的表面粗糙度控制在Ra1.6以下，可减少与轴件接触面的摩擦损耗，延长零件的使用寿命。
