机床用带孔异形支撑锁紧块结构

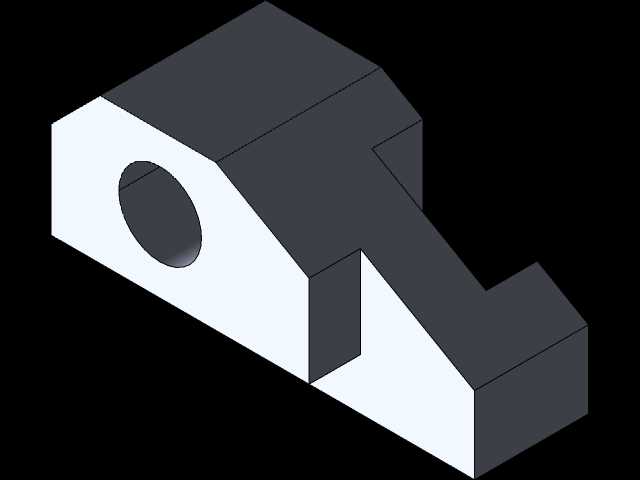

　　在普通车床的进给机构与溜板箱的辅助定位环节，这类带横向通孔的异形块状零件，主要承担行程末端的硬限位与辅助支撑作用，日常加工中，当溜板箱沿床身导轨移动到靠近卡盘的极限位置时，该零件的直面端会与床身预设的挡块贴合，避免进给超程撞坏卡盘或者刀架。从结构上看，零件整体采用一体化铣削成型，没有拼接焊缝或者组装接缝，整体刚性足够承受进给机构快速移动时的瞬时冲击力，不会因为频繁碰撞出现变形或者开裂。零件左侧的横向通孔为光孔设计，主要用于穿装锁紧销轴，将整个支撑块固定在溜板箱的侧部安装座上，孔的内壁粗糙度控制在Ra1.6级别，穿装销轴时不会出现卡滞，同时销轴与孔的配合间隙控制在0.02mm以内，长期使用也不会因为间隙过大出现定位偏移。

　　零件的斜切面设计并非单纯的减重处理，实际装配时该斜面会与溜板箱侧部的斜向安装面完全贴合，增大接触面积，分散锁紧销轴承受的剪切力，避免应力集中在销轴与孔的接触位置，延长销轴的使用寿命。零件下部的凸台结构为安装定位止口，装配时止口会嵌入溜板箱安装座的对应凹槽内，不需要额外打定位销就能快速完成安装定位，装配效率比无凸台的平板类支撑块提升40%左右，同时止口的存在也能避免零件在承受冲击力时出现横向窜动。从安装边界来看，零件的整体外轮廓尺寸适配CA6140系列车床溜板箱侧部的安装空间，安装时不需要对原有溜板箱结构做任何改造，直接替换原有磨损的限位块即可，零件的右侧突出段长度经过精确计算，安装完成后突出段的端面刚好与床身挡块的接触面对齐，

　　不会出现限位位置提前或者滞后的问题。在实际使用场景中，这类零件除了车床的硬限位用途外，也可以用在铣床工作台的行程限位、工装夹具的侧向定位环节，只需要根据安装位置的空间调整通孔的直径与凸台的尺寸即可，通用性较强。设计这类零件时，首先要确认安装位置的空间边界，避免零件外轮廓与周边的移动部件产生干涉，其次要计算承受冲击力的大小，选择合适的材料厚度与通孔直径，保证销轴的剪切强度足够，斜切面的角度要与安装面的角度完全匹配，否则装配后会出现零件翘起、接触面积不足的问题，下部的凸台高度控制在3-5mm即可，过高会增加加工难度，过低则起不到定位防窜的作用。零件的所有棱边都做了0.5mm的倒角处理，一方面避免装配时划伤操作人员，

　　另一方面也能去除铣削加工产生的毛刺，防止毛刺脱落进入导轨面造成导轨磨损。横向通孔的两端也做了1mm的倒角，方便销轴快速穿入，不需要反复对准孔位。零件的两个相互垂直的安装面平面度控制在0.01mm以内，保证装配后与安装座、挡块的贴合度，不会因为平面度不足出现受力不均导致的局部变形。
