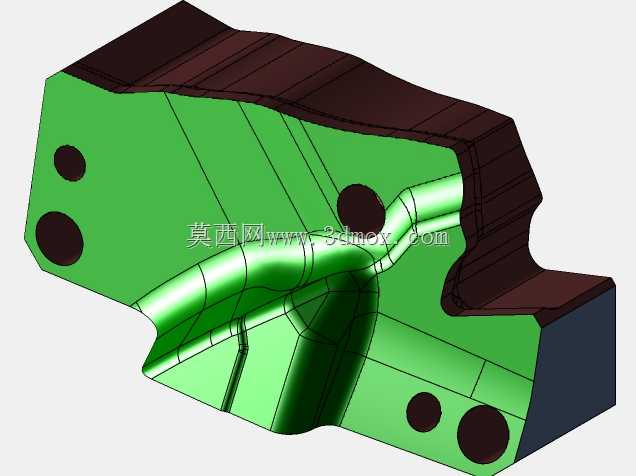

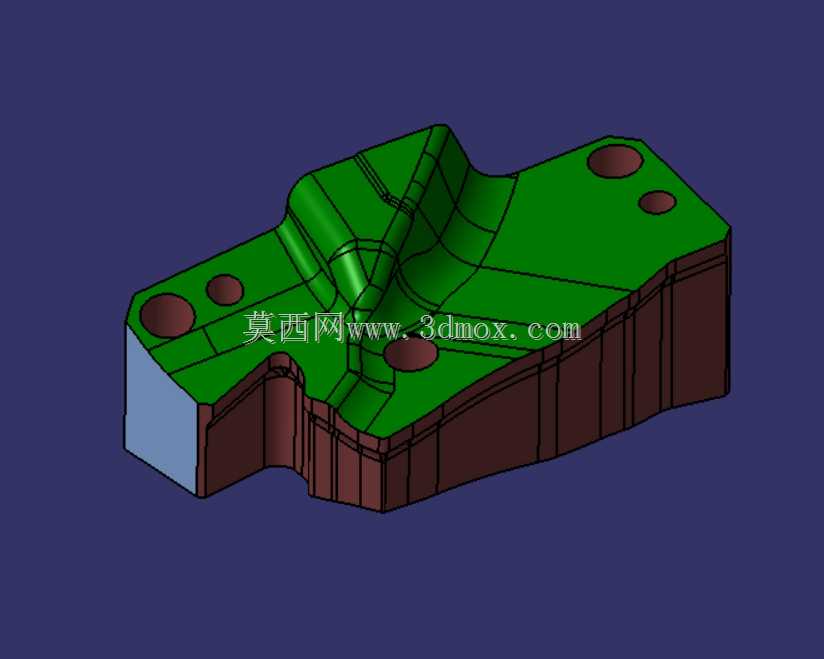

CA6140机床片状复合结构加工件

　　该构件属于CA6140系列卧式车床的配套复合结构件，主要应用于车床进给系统与床身导轨的衔接防护区域，在机床运行过程中承担多维度的功能作用。从实际应用场景来看，这类片状复合件安装在床身靠近溜板箱的侧部位置，一方面要阻隔切削加工过程中飞溅的金属切屑、冷却润滑液进入导轨配合面，避免导轨面被硬质切屑刮研磨损，另一方面要兼顾局部走线、辅助定位的配套功能，是车床防护与功能集成结合的典型构件。

　　从功能特性上看，构件上预留的多个圆形通孔为安装固定孔，孔径与孔位间距严格匹配床身对应位置的安装螺柱分布，安装后贴合面与床身侧壁的曲面轮廓完全吻合，不会出现装配间隙导致的防护失效问题。构件上的异形曲面过渡结构，是为了避让溜板箱往复移动过程中的运动轨迹，避免溜板带动刀架运行到行程端点时与防护件发生运动干涉，曲面的弧度设计完全匹配溜板侧部的外轮廓，在保证最小安装占用空间的前提下，最大化覆盖需要防护的导轨区域。

　　设计过程中首先要完成安装边界的尺寸校核，先提取CA6140床身对应安装面的三维扫描点云数据，确定安装面的平面度公差、孔位的位置度公差，再结合溜板的全行程运动包络线，反推构件的内凹曲面最小轮廓尺寸，避免出现运动干涉。构件的厚度设计兼顾刚性与轻量化需求，过厚会增加不必要的床身负载，过薄则会在机床长期振动工况下出现形变，导致固定孔位错位、防护间隙变大的问题。边缘的折边结构采用大圆角过渡，既可以提升构件整体的抗弯折刚性，也能避免锐边对装配人员造成划伤，同时引导飞溅的切屑顺着折边斜面滑落至排屑槽内，不会在构件表面积存。

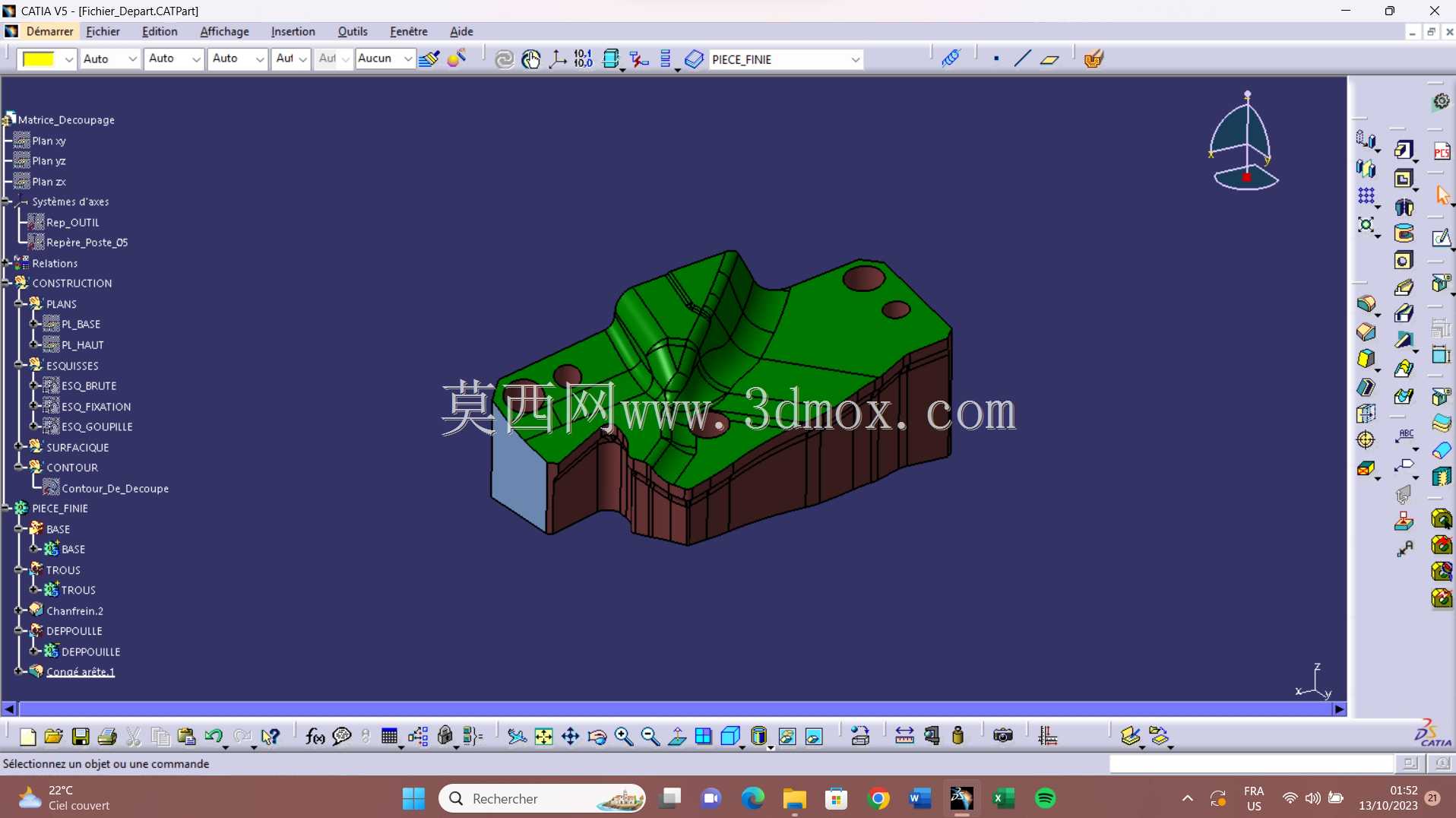

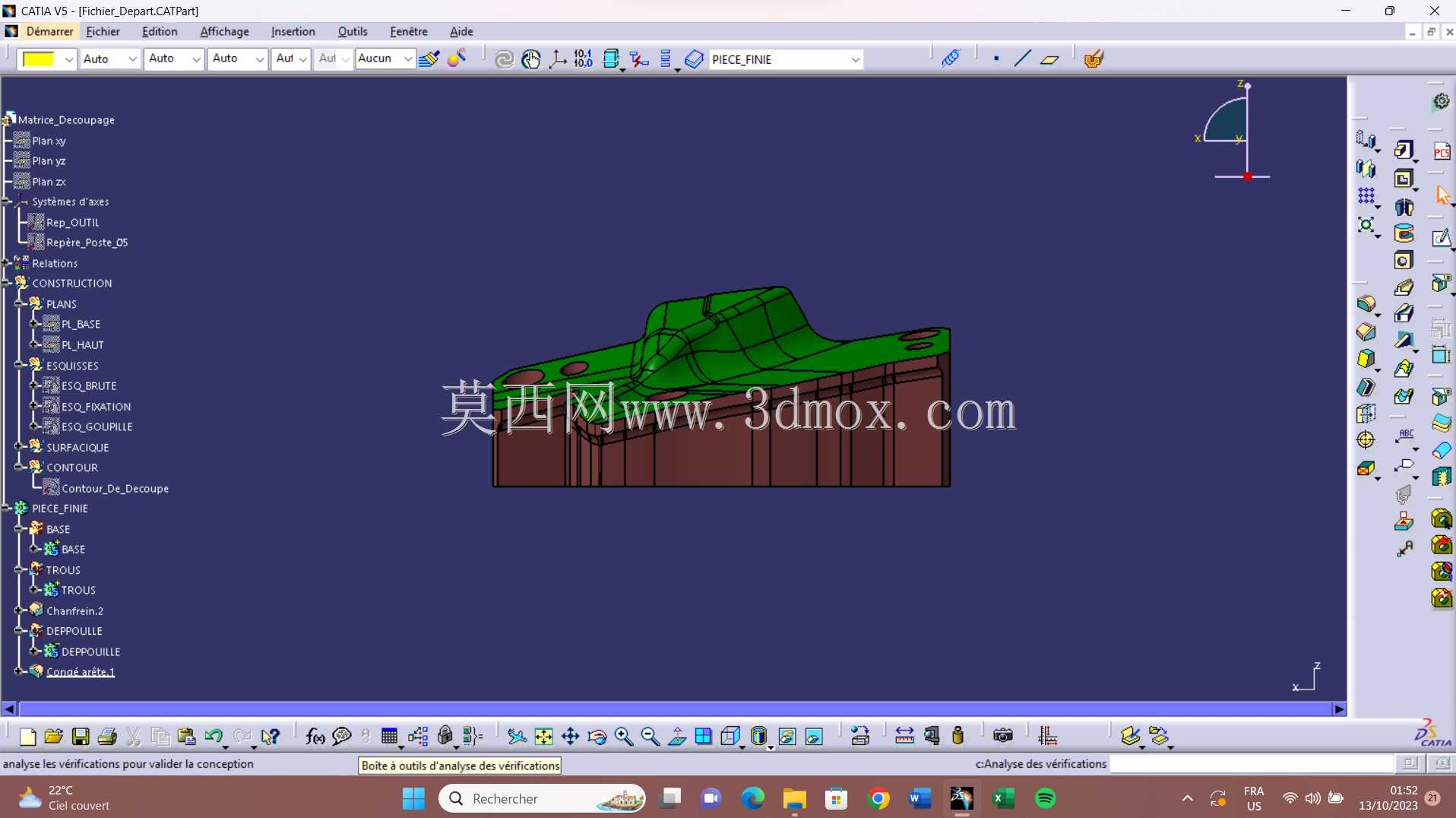

　　这类复合构件的建模过程需要重点处理曲面与平面的衔接公差，安装孔的沉头深度要匹配对应固定螺栓的头部尺寸，保证螺栓安装后头部不突出构件表面，避免与移动部件发生刮碰。曲面部分的壁厚要保持均匀，避免后续加工或成型过程中出现应力集中导致的形变，所有棱边的倒角尺寸统一，既符合机械加工的工艺要求，也能提升构件装配后的整体观感。
