方口变径接料斗工业结构设计

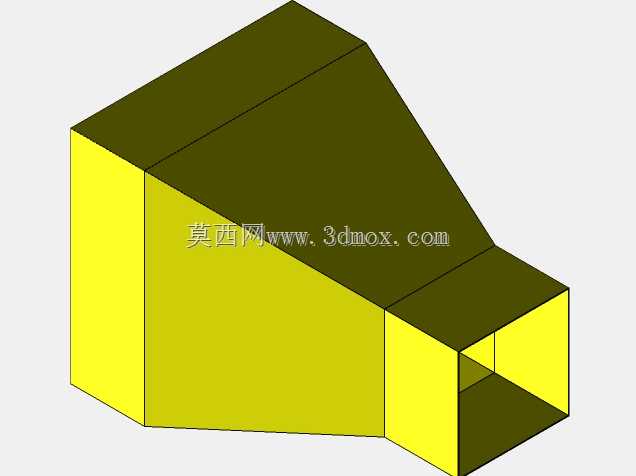

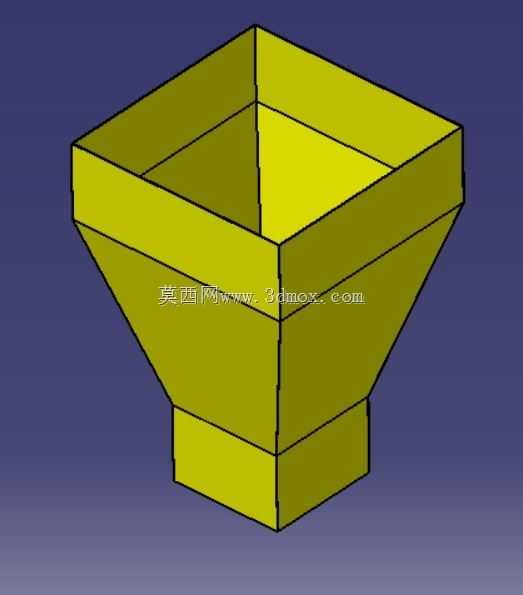

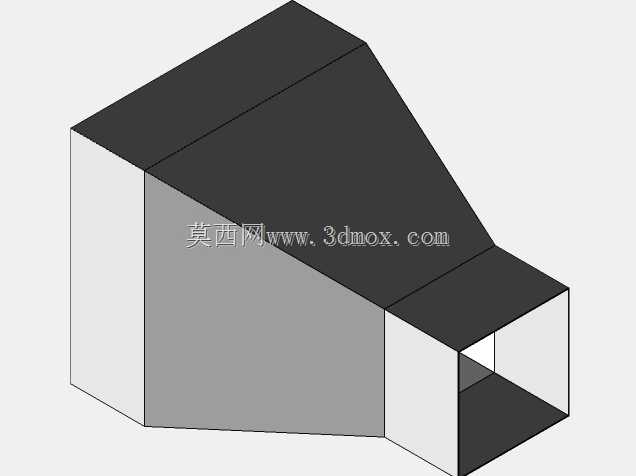

　　该变径接料结构主要应用于散状物料输送衔接环节，常见于粮食加工、建材生产、化工粉体输送、机床排屑输送等场景，作为上下工序设备之间的物料导流过渡部件，解决上下接口尺寸不匹配的物料流转问题，避免物料输送过程中出现撒漏、卡滞、积料堵料的情况。结构整体采用上方下锥的组合构型，上部为等截面方形直筒段，下部为渐缩方锥段，最底端设置短直边对接段，三段结构采用等壁厚设计，所有棱边做圆角过渡处理，减少物料挂附的死角。上部方形直筒段的设计主要考虑与上方出料设备的方口出料端匹配，直段长度预留足够的安装配合余量，可通过法兰连接、抱箍锁紧或者焊接的方式与上方设备出料口固定，直段的方形内壁能够保证物料进入料斗时不会因为截面突变产生飞溅，

　　同时直段部分可临时缓存少量物料，缓冲上游设备出料的瞬时流量波动，避免瞬间大流量物料直接冲击锥段造成结构变形。下部方锥段的收缩角度经过物料安息角校核，针对常见的颗粒状、粉状物料的流动特性，锥壁倾斜角度设置大于对应物料的自然安息角，保证物料能够依靠自身重力沿锥壁顺畅下滑，不会在锥段内壁产生积料，锥段四个侧壁的收缩比例保持一致，避免单侧倾斜角度过小导致物料偏流，造成出料口偏载堵料。最底端的短直对接段主要用于和下方输送设备、管道或者收料容器对接，直段的截面尺寸与下游接口完全匹配，直段长度满足常规连接方式的配合深度要求，可直接插入下游管道或者对接法兰，保证出料时物料完全进入下游设备，不会从对接缝隙溢出。

　　建模过程中采用等壁厚抽壳的方式构建整体结构，所有焊接接缝处预留焊接坡口余量，棱边过渡圆角同时兼顾物料流动需求与钣金加工的工艺性，避免折弯加工时出现应力集中开裂的问题，整体结构无额外复杂曲面，可直接通过钣金折弯焊接成型，也可采用板材卷制焊接加工，加工难度低，结构刚性充足，能够承受满料状态下的物料静载荷，同时可根据实际输送物料的磨损特性，在锥段内壁额外加装耐磨衬板，延长结构使用寿命。安装时需保证整体结构的垂直度，避免锥段单侧倾斜导致物料流动不畅，上下接口的连接位置需做密封处理，针对粉状物料输送场景可在对接处加装密封胶条，避免粉尘溢出污染作业环境。
