方形轴流散热通风风机结构设计

　　这款方形轴流散热风机，是工业电控、机电设备风冷系统里最常用的通用散热部件，日常在机柜温控、电源模块散热、小型设备通风回路里随处可见，很多做设备结构设计的工程师，在做整机热设计的时候，都会优先选用这类标准化的方形轴流风机作为风冷执行元件。从实际应用场景来看，这类风机适配的安装场景非常广，不管是壁挂式电控柜的侧装通风、嵌入式工控机的内部风道循环、还是小型工业设备的局部热源散热，都能通过合理的风道设计匹配对应的散热需求，相比离心式风机，它的风阻适配性更适合直吹式、短风道的散热场景，进出风方向沿轴向直线传递，能快速把设备内部积聚的热量通过空气对流带出腔体。

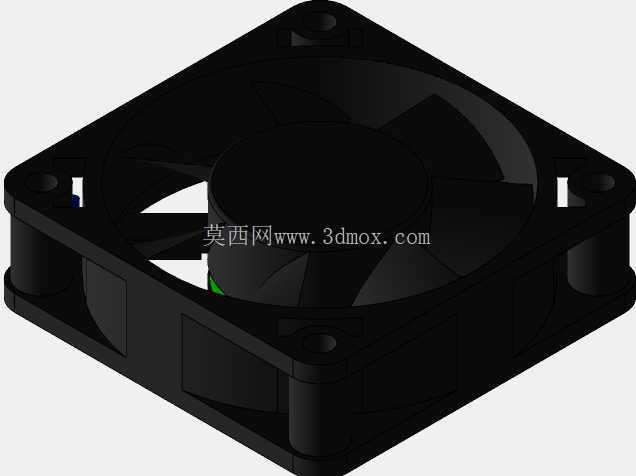

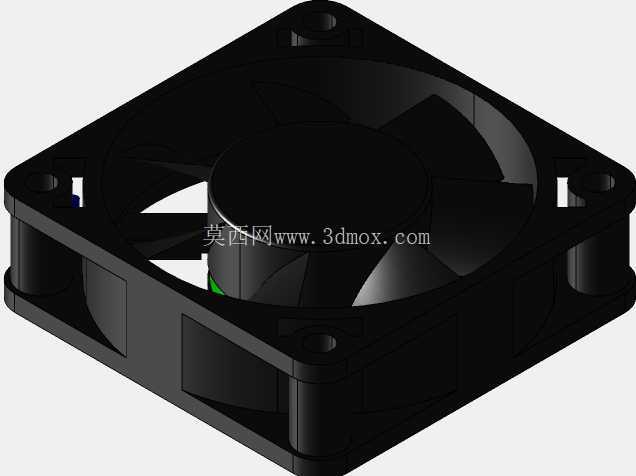

　　从设计思路上看，这款风机采用了行业通用的方形外框结构，四个角预留了标准的安装沉孔，安装边界完全遵循行业通用的安装孔距规范，能直接适配市面上多数标准风机位的安装尺寸，不需要额外做安装转接件，外框的厚度尺寸也匹配常规的机柜通风口预留深度，安装时不会和机柜内部的走线、元器件产生干涉。扇叶部分采用了七叶后倾式的曲面设计，这种叶型设计是经过流场仿真优化的，在相同转速下能获得更大的通风量，同时能降低扇叶切割空气产生的气动噪音，避免设备运行时风机产生的噪音超标，扇叶和外框之间预留了均匀的转动间隙，既保证扇叶转动时不会和外框产生擦碰，又能减少间隙处的气流回流损失，提升风机的实际送风效率。

　　风机的中心位置是集成的驱动电机腔体，内部封装了定子、转子以及驱动电路，外框的侧边预留了走线槽位，方便供电线路的引出和固定，不会因为线路悬垂影响扇叶转动。外框的进出风侧都做了平直的端面设计，既可以单独安装使用，也可以搭配防尘网、防护网罩、导风罩等配套附件使用，在有防尘需求的场景下，直接在进风侧加装对应尺寸的防尘滤网即可，不需要额外修改安装结构。做整机结构设计的时候，只需要在安装面板上开出对应尺寸的通风口，按照孔位预留安装螺丝柱，就能完成这款风机的装配，装配公差要求宽松，普通的钣金加工精度就能满足安装匹配需求，不需要做高精度的机加工适配。

　　从功能特性来说，这类轴流风机的核心作用就是驱动空气定向流动，把设备内部高温区域的热空气置换到外部环境，在热设计计算时，只需要根据热源的总发热功率、允许的温升范围，匹配对应风量风压的风机型号，就能满足设备的散热需求，这款风机的结构设计完全遵循通用工业风机的设计规范，所有的安装尺寸、外形边界都和同规格的市售标准产品保持一致，在做设备迭代或者备件替换时，不需要修改原有安装结构就能直接替换，通用性极强。
