机床用夹固式连接支撑零件结构设计

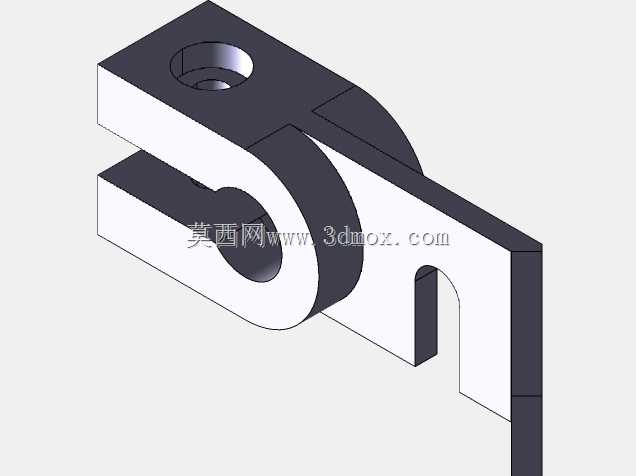

　　该零件属于机床传动与辅助机构中的夹固支撑类构件，主要应用在CA6140普通车床的进给机构旁侧，承担杆件定位、辅助支撑以及相邻部件的连接限位作用，在机床运行过程中，需要承受进给运动带来的周期性交变载荷，同时要保证被夹持杆件的径向定位精度，避免杆件在往复运动过程中出现径向窜动，影响进给系统的传动准确性。从结构设计逻辑来看，零件整体采用分体夹固式的构型思路，上部开设的同轴光孔用于穿装定位销轴，实现零件自身在机床床身对应安装位的铰接固定，保证零件在需要调整夹持间隙时可以绕销轴小幅度转动；中部的C型开口夹槽是核心功能结构，槽的内孔直径与被夹持的光杆杆件外径采用基孔制间隙配合，开口侧的预留间隙可以通过锁紧件调整夹紧力，

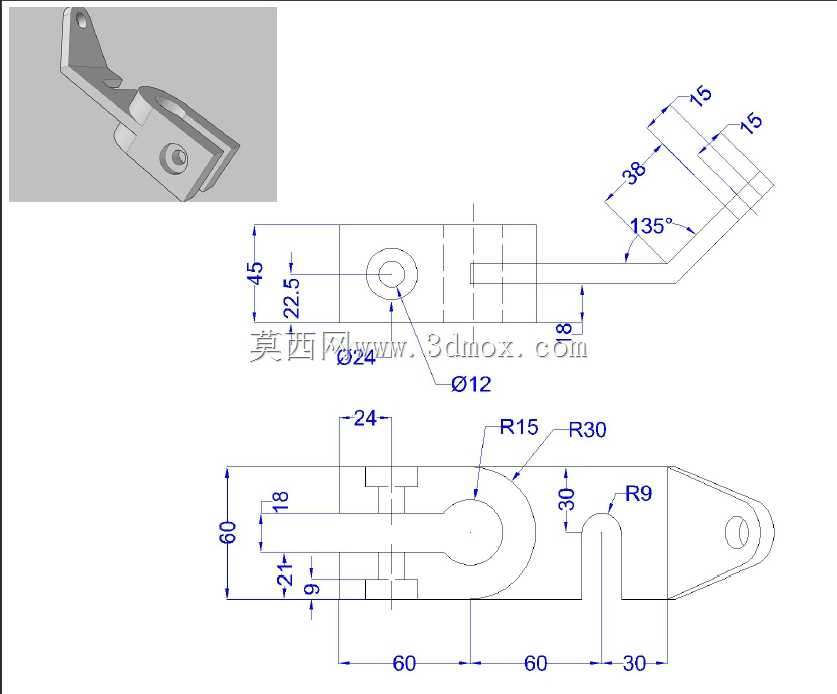

　　既能保证杆件在轴向移动时的顺畅度，又能通过合适的预紧力消除杆件的径向晃动，避免杆件长时间受力出现弯曲变形。下部延伸出的带缺口支撑臂，主要用于贴合床身的安装基准面，缺口结构是为了避让床身上凸起的导轨加强筋，避免安装时出现结构干涉，支撑臂的端面与安装面贴合后，可以通过侧面的紧固件实现零件的周向锁止，防止零件在机床振动环境下出现绕销轴的自转偏移。在尺寸边界设计上，零件的整体厚度控制在适配安装位的空间范围内，上部销轴孔的中心高度与床身安装座的孔位中心保持严格同轴度公差，C型夹槽的中心与销轴孔中心的中心距按照进给杆件的设计安装位置确定，所有安装贴合面都预留了精加工余量，实际加工时需要保证夹槽内孔的圆柱度公差，

　　以及支撑臂安装面与夹槽轴线的平行度要求，避免安装后出现杆件卡滞、夹紧力不均的问题。这类夹固支撑零件在机床的润滑管路布置、操作杆定位、辅助轴系支撑场景中应用十分广泛，设计时需要重点考虑安装位的空间避让需求，以及长期受载下的结构强度，开口夹槽的壁厚需要经过受力校核，保证在最大锁紧力下不会出现塑性变形，同时夹槽的开口宽度要兼顾锁紧调整行程和零件自身的结构刚度，避免开口过大导致零件夹持端刚性不足，在机床运行的振动环境下出现松动异响。
