双环管路液压水力学集成管路结构

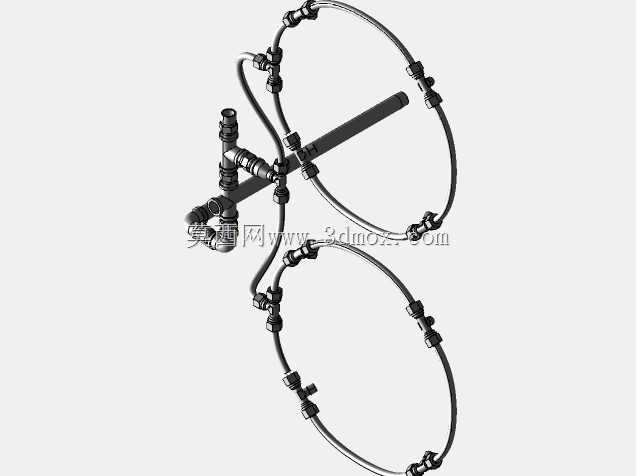

　　这套双环式集成管路结构，主要面向中小型液压试验台、流体教学演示装置以及小型水力输送系统的回路搭建需求，在实际工程场景中，可承担低压水介质、低粘度液压油的循环输送功能，也可作为蒸汽伴热辅助回路的排布参考结构。从结构布局来看，整体采用对称双环形软管排布设计，中心设置硬质汇流杆作为主通路载体，所有软管通过卡套式直角、直通接头与中心杆连通，这种布局能在有限安装空间内最大化延长流体流通路径，同时避免管路弯折半径过小导致的通流截面损失，适配需要一定流阻模拟、多支路并行通流的试验类场景。设计阶段优先考虑了软管的安装维护便利性，所有接头的紧固操作空间都预留了足够的扳手活动余量，环形管路的固定卡箍位置经过排布优化，

　　既可以避免软管在流体压力波动下产生甩动位移，也不会过度挤压软管外壁造成长期使用后的蠕变破损。从安装边界来看，整体结构的外接接口集中在中心杆的侧端支路，接口采用通用外螺纹连接形式，可直接对接标准液压泵站、水压试验台的输出端口，不需要额外制作过渡转接板；双环管路的外轮廓最大直径控制在常规试验台安装面板的预留开孔范围内，垂直方向的高度也适配常见的透明防护罩安装尺寸，方便教学场景下的流体流动状态观察。功能特性上，这套管路结构可实现单路输入、双环回路并行回流的通流模式，也可通过封堵其中一个环路上的接头，实现单环长路径通流，能够模拟不同管路长度、不同弯折次数下的流体压力损失变化，满足水力学基础试验的参数演示需求；

　　软管选用的是带钢丝编织层的中低压液压软管，可承受常规试验工况下的压力脉冲，接头与软管的扣压位置经过密封优化，在水介质工况下不会出现渗漏问题，日常维护时仅需检查卡箍的紧固状态以及接头处的密封件老化情况即可。在实际建模过程中，所有管路的弯折半径都严格遵循软管的最小弯曲半径要求，避免建模阶段出现不符合实际安装工艺的硬弯折结构，接头的螺纹尺寸、卡箍的安装槽位都按照通用五金件的实际尺寸绘制，可直接导出工程图用于实际管路的加工装配，不需要二次调整结构尺寸。
