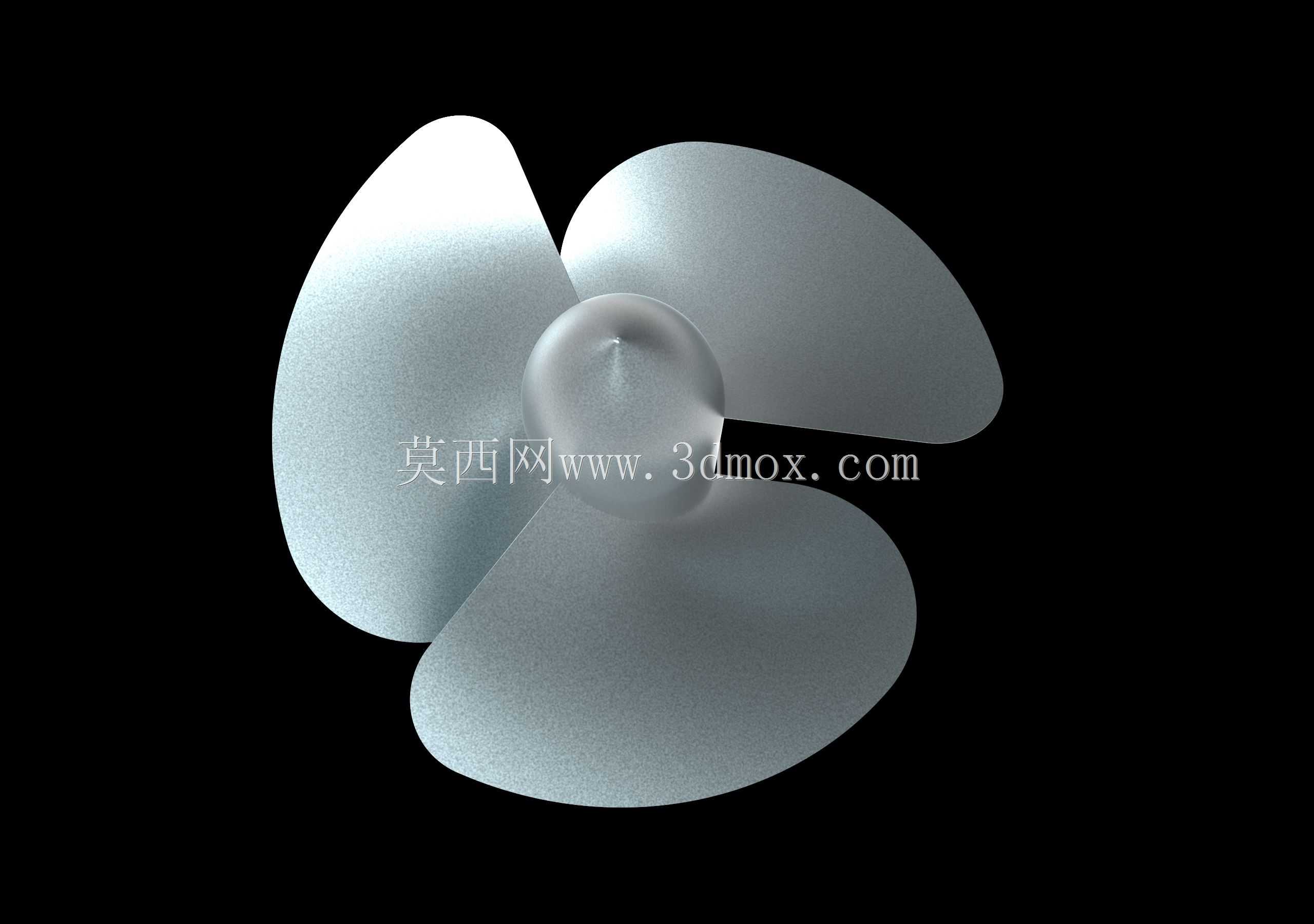

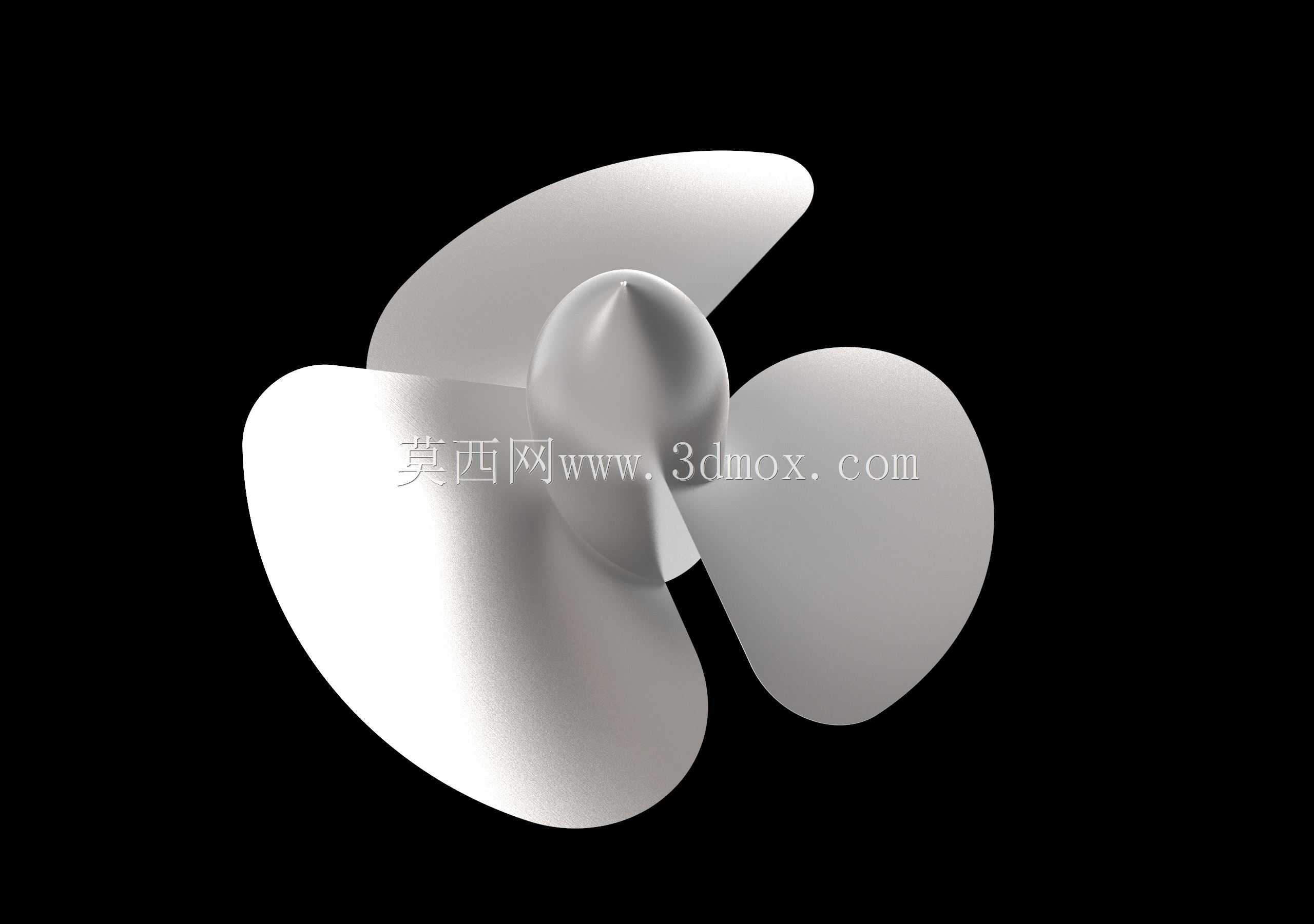

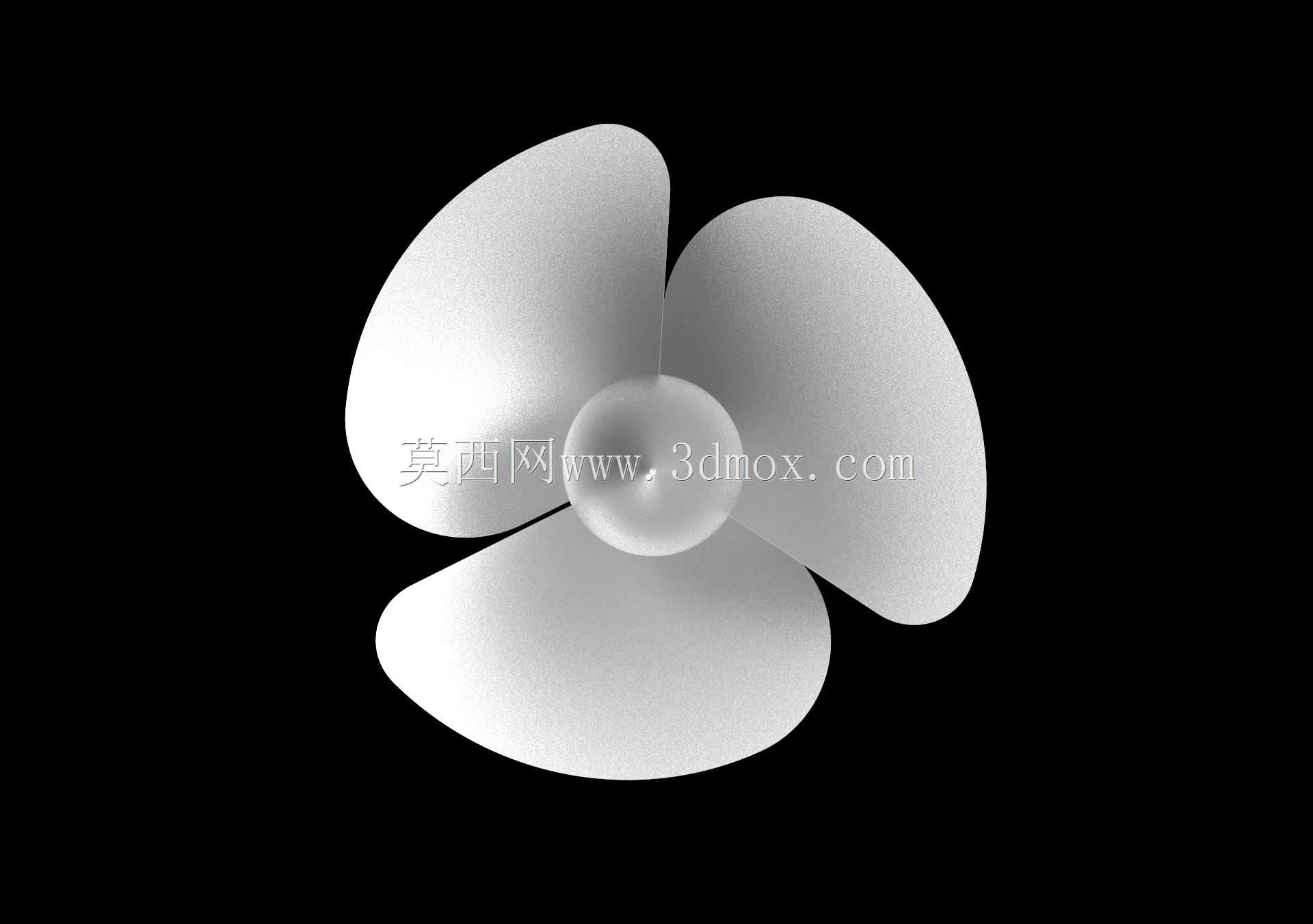

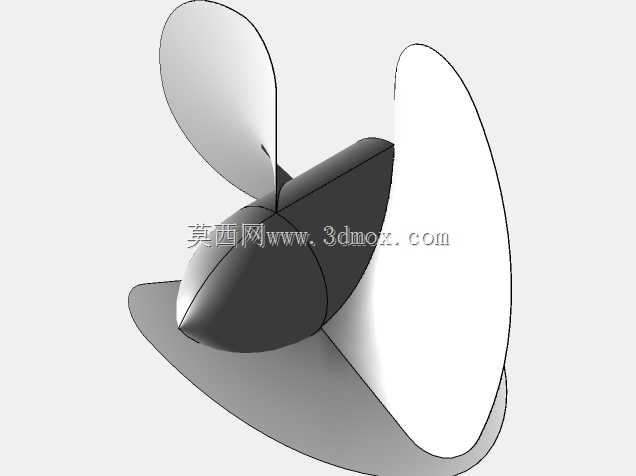

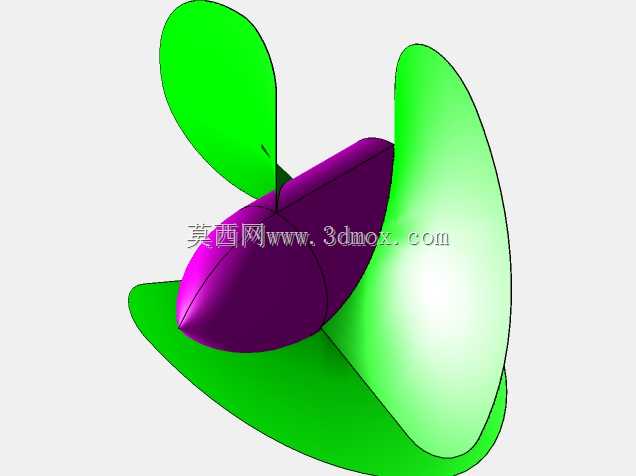

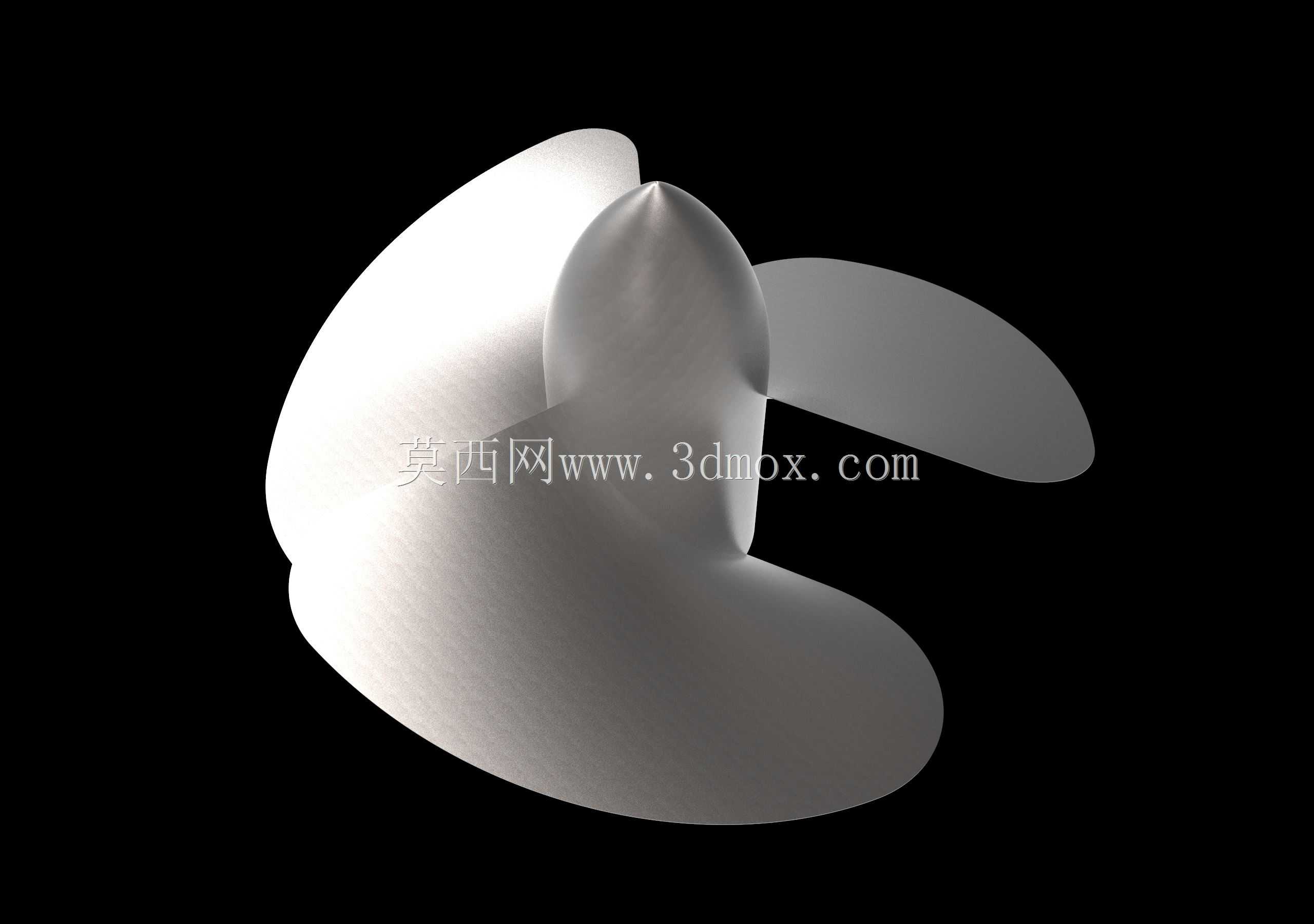

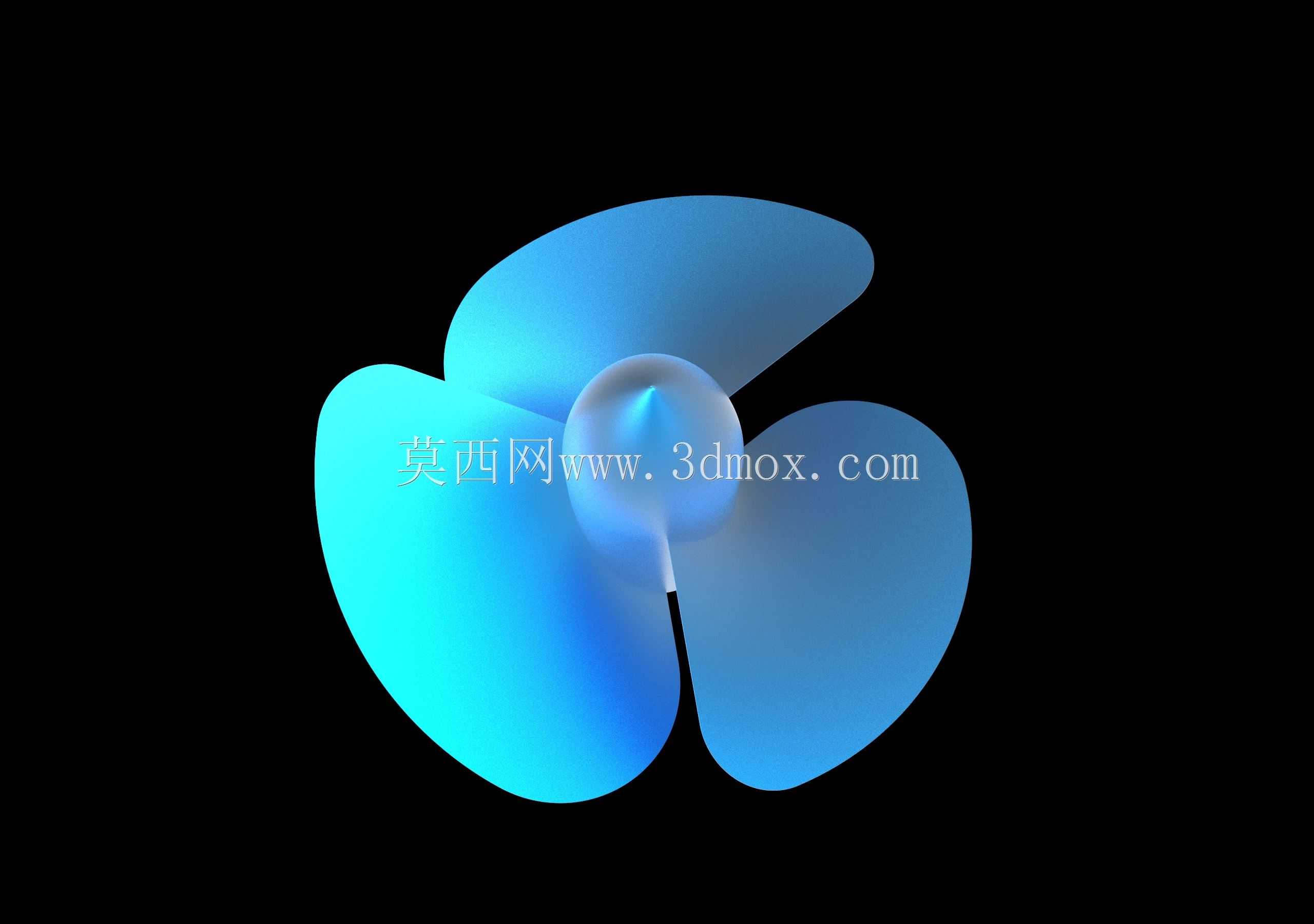

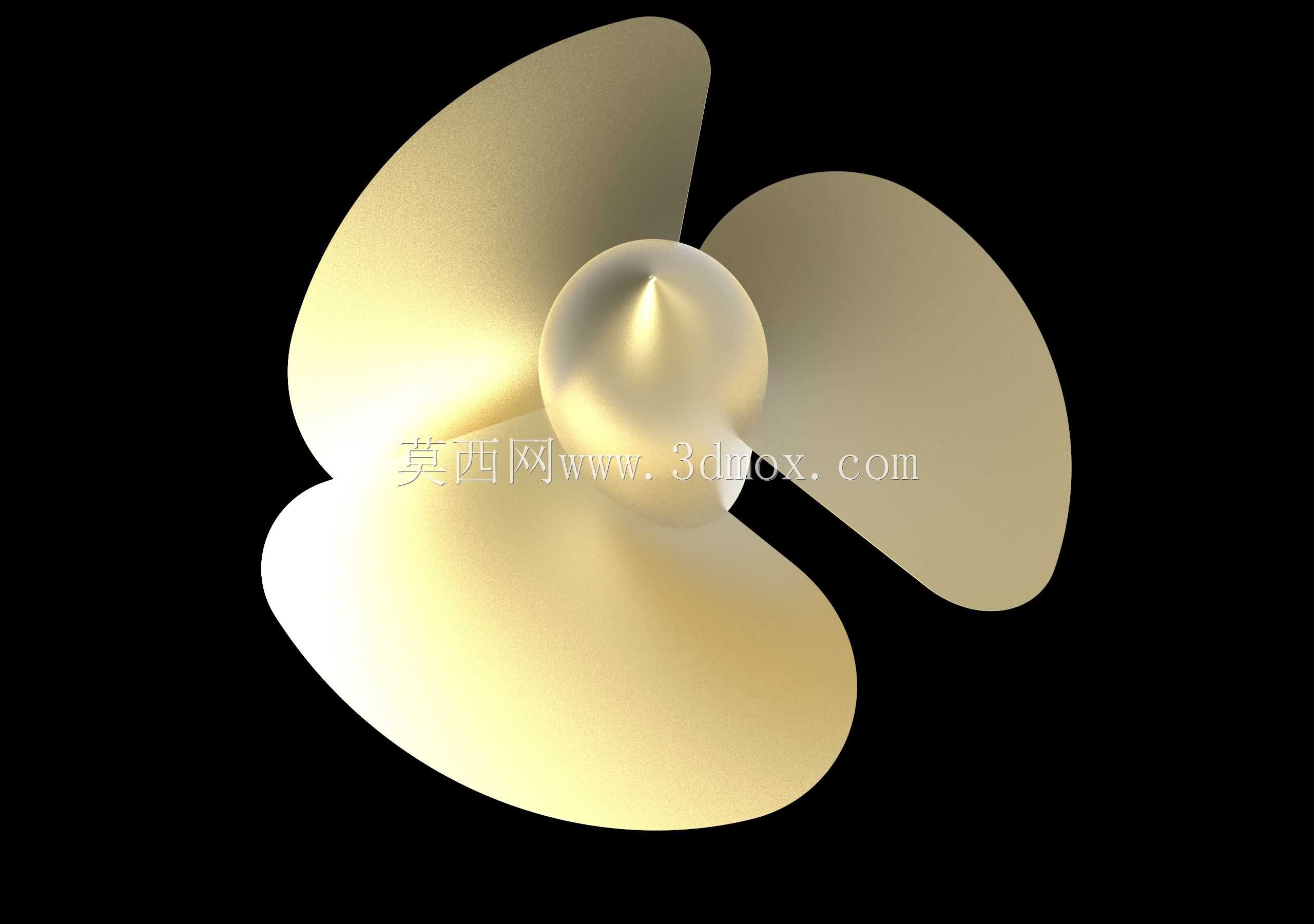

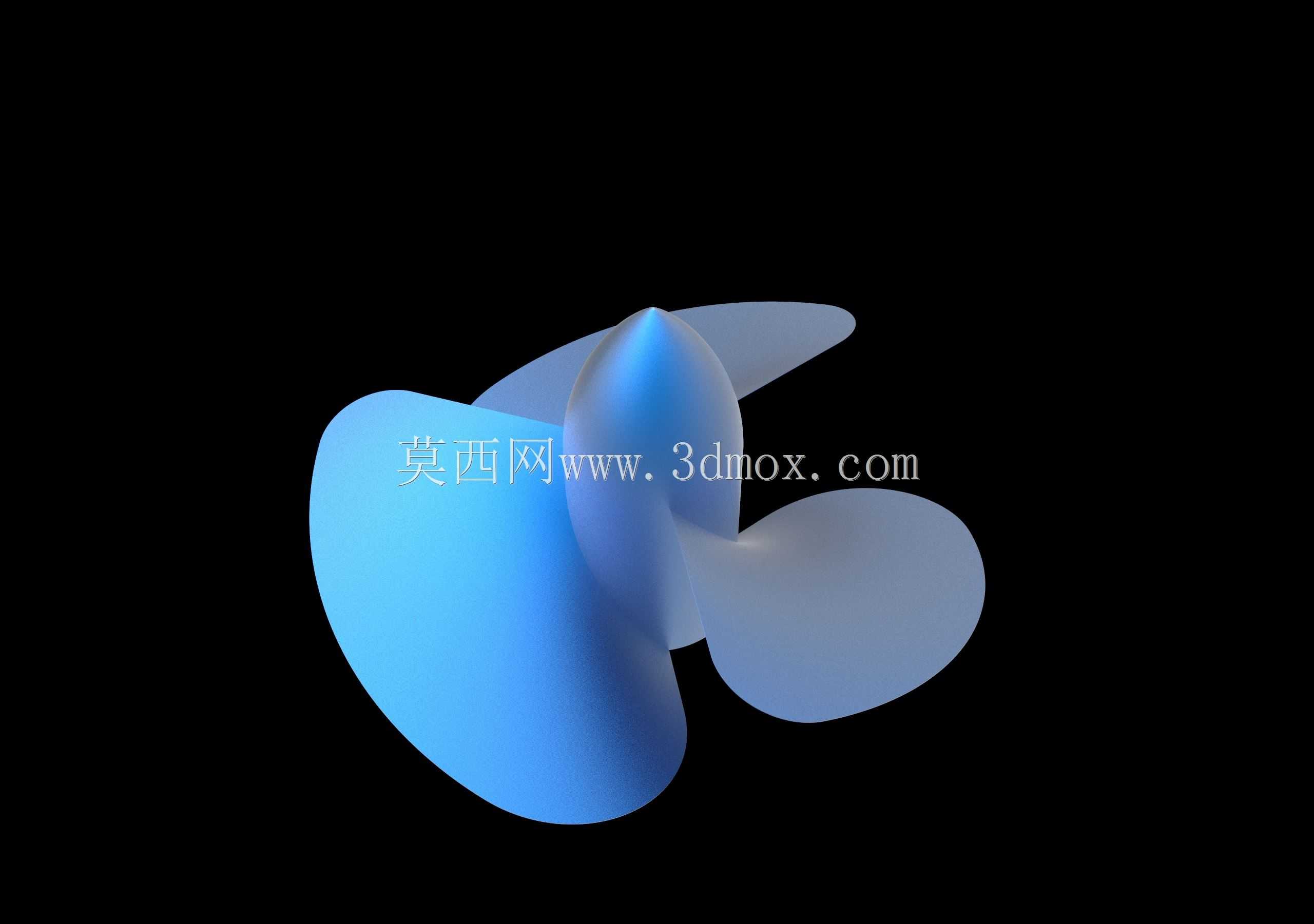

曲面流线型三叶螺旋推进桨叶结构设计

　　这类三叶曲面桨叶的核心应用场景覆盖流体输送、小型船舶推进、低扬程轴流泵、搅拌设备动力端等多个领域，不同工况下的桨叶曲面弧度、叶梢倾角、叶根过渡圆角都会根据实际介质特性做针对性调整。从实际使用角度看，桨叶的核心功能是将转轴输入的旋转扭矩转化为流体方向的轴向推力，或是在搅拌场景下带动介质形成定向循环流场，曲面型线的顺滑度直接决定能量转换效率，叶型表面如果存在曲率突变，不仅会提升运行过程中的流体噪声，还会在局部形成紊流区，长期运行后容易在突变位置出现气蚀磨损，缩短部件使用寿命。设计这类桨叶时，首先要匹配安装端的轴系尺寸，叶根位置的安装定位面需要和输出轴的配合公差保持一致，通常会在叶根位置做加厚过渡处理，

　　避免旋转过程中离心力集中在叶根与轴的连接位置造成应力断裂。叶型的曲面生成需要结合不同半径位置的线速度做螺距匹配，从叶根到叶梢的螺距通常采用渐变设计，靠近叶根位置线速度低，螺距设计偏小，靠近叶梢位置线速度高，螺距对应放大，保证整个桨叶工作面的流体推出速度保持均匀，避免不同半径位置的流体流速差形成内部涡流损耗。外形尺寸方面，桨叶的旋转直径需要匹配安装腔体的内壁间隙，通常在船舶舷外安装场景下，桨叶旋转外轮廓与船体外壳、舵板的安全间隙要控制在合理范围，避免运行过程中出现剐蹭；在管道内安装的轴流泵场景下，桨叶外沿与管道内壁的间隙要控制在毫米级，间隙过大会造成流体回流降低效率，间隙过小则容易因为轴系跳动出现擦碰。安装边界上，

　　叶根的连接方式需要根据传递扭矩大小选择，小扭矩场景可以采用键连接加锁紧螺母的结构，大扭矩场景则需要在叶根位置设计法兰盘配合止口定位，保证旋转过程中的同轴度，减少轴系振动。曲面建模过程中需要保证每个叶片的型面完全对称，质量偏差控制在动平衡允许范围内，否则高速旋转时会产生明显的径向振动，连带影响轴承、密封件的使用寿命，叶梢位置通常会做小圆角过渡，避免尖锐边缘在流体中产生切割噪声，同时也能减少叶梢位置的绕流损失。
